Anschluss von Energiezählern an StecaGrid
coolcept / coolcept fleX / coolcept³ / coolcept³ fleX
DE_V6

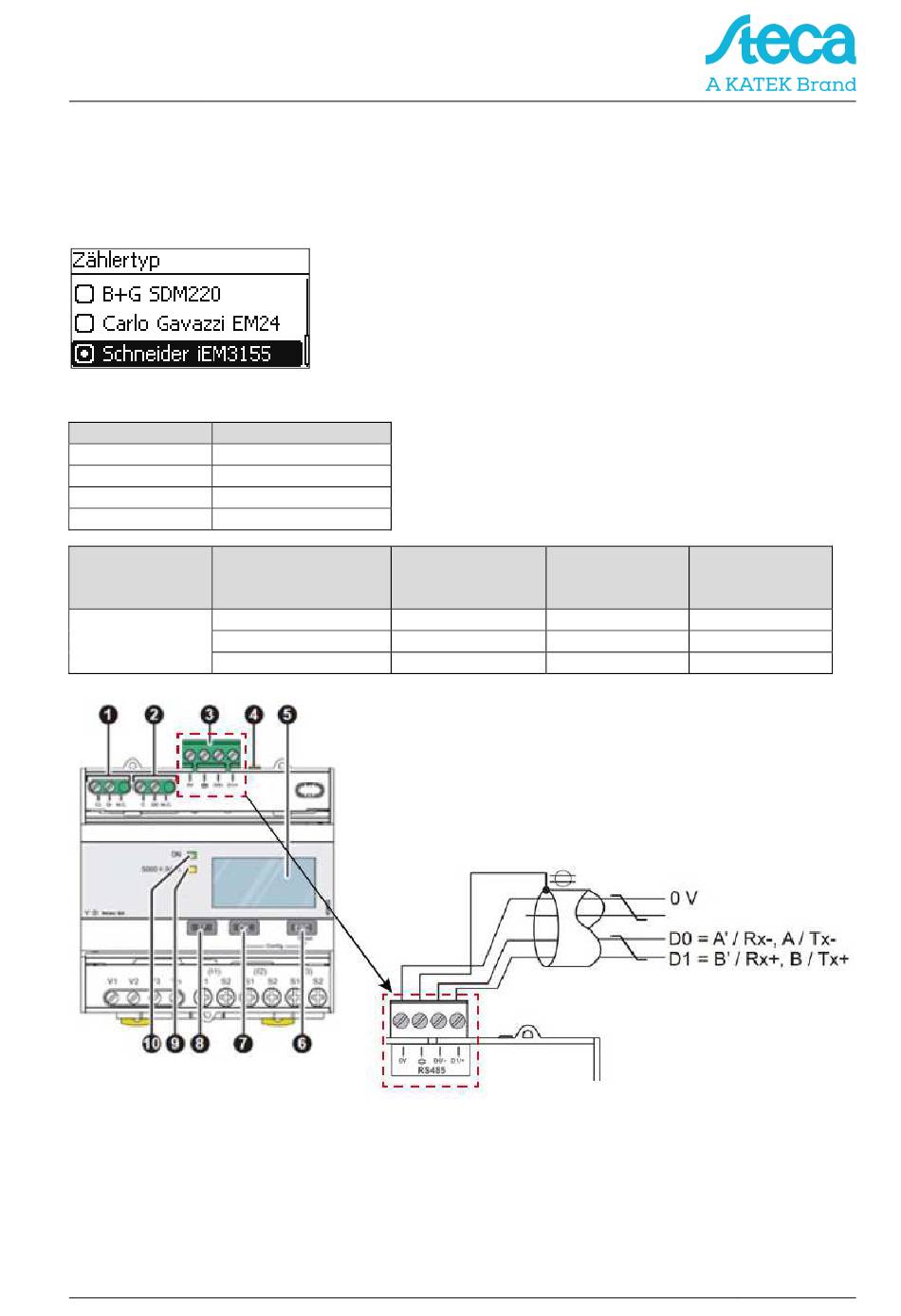

Schneider Electric IEM3155
Der dreiphasige Energiezähler wird unter Punkt „Zählertyp" im Energiemanagement der
Wechselrichter als „Schneider iEM3155" bezeichnet.
Einstellungen RS485 Schnittstelle am Energiezähler:
Menüpunkt Einstellungen
Adresse (Slave-ID) 1
Baudrate 19200 Baud
Parität Even
Stoppbit 1
Geräte Anschluss
Kontakt / Pin
© 02/2020 KATEK Memmingen GmbH
(A9MEM3155)
coolcept / coolcept fleX /
coolcept³ coolcept³ fleX
(RJ10) (RJ45) COM2
1
2
3
Bus-Signal
6 Data A ≙ D1
Data B ≙ D0
7
8 Masse ≙ 0V
Energiezähler
Schneider iEM3155
D1/+
D0/-
0V
