Anschluss von Energiezählern an StecaGrid
coolcept / coolcept fleX / coolcept³ / coolcept³ fleX
DE_V6

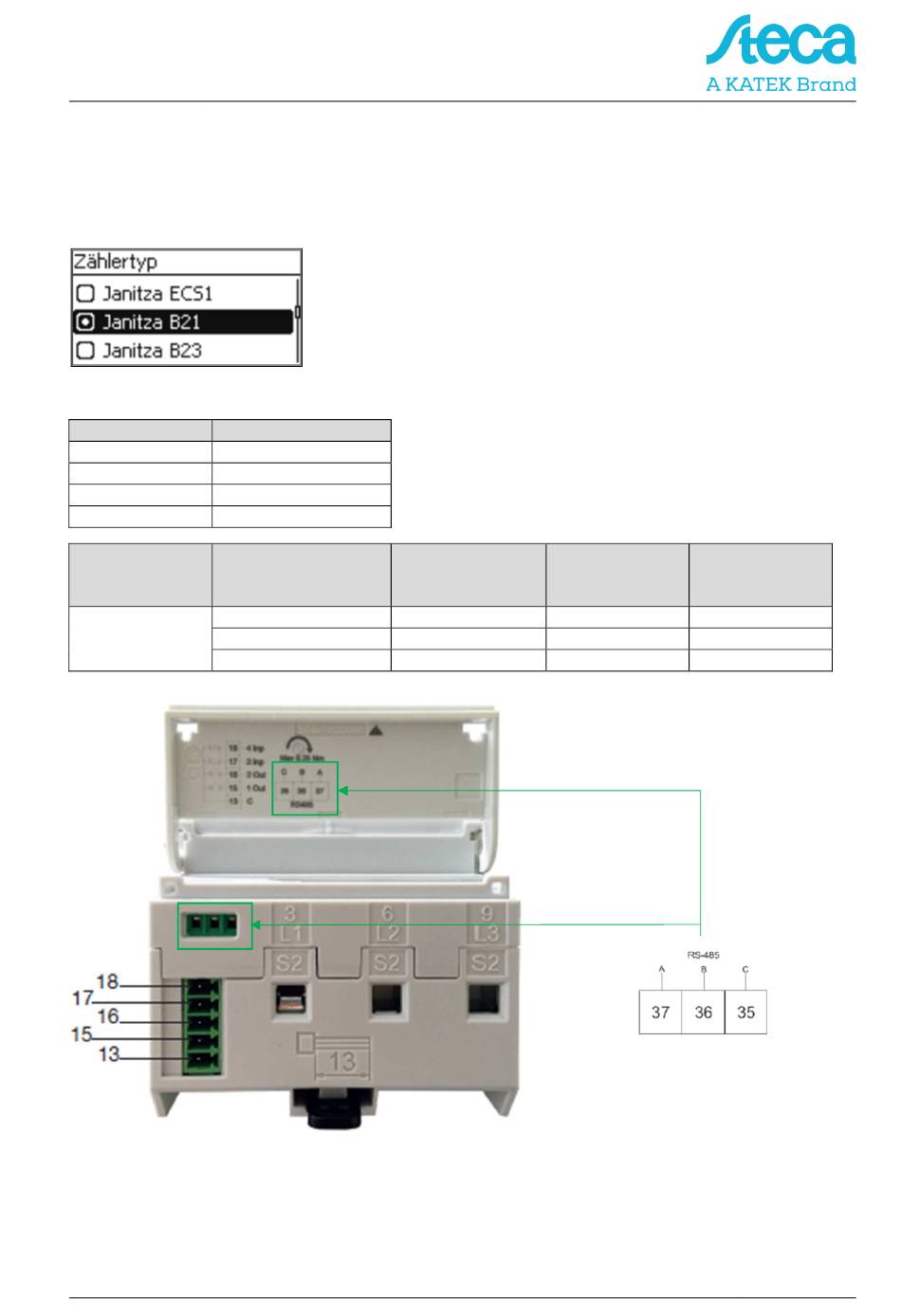

Janitza B21 312-10J Modbus
Der dreiphasige Energiezähler wird unter Punkt „Zählertyp" im Energiemanagement der
Wechselrichter als „Janitza B21" bezeichnet.
Einstellungen RS485 Schnittstelle am Energiezähler:
Menüpunkt Einstellungen
Adresse (Slave-ID) 1
Baudrate 19200 Baud
Parität None
Stoppbit 1
Geräte Anschluss
Kontakt / Pin
© 02/2020 KATEK Memmingen GmbH
coolcept / coolcept fleX /
coolcept³ coolcept³ fleX
(RJ10) (RJ45) COM2
1
2
3
Bus-Signal
6 Data A ≙ A
7 Data B ≙ B
Masse ≙ C
8
Energiezähler
Janitza B21 312-
10J
37
36
35
