FLIR EXTECH INSTRUMENTS GRT300 Gebrauchsanweisung

FLIR EXTECH INSTRUMENTS GRT300 Gebrauchsanweisung

Vierdrahtiges erdungswiderstand-prüfkit
Vorschau ausblenden
1
2
3
4
5
6
7
8

Werbung

Quicklinks

Diese Anleitung herunterladen

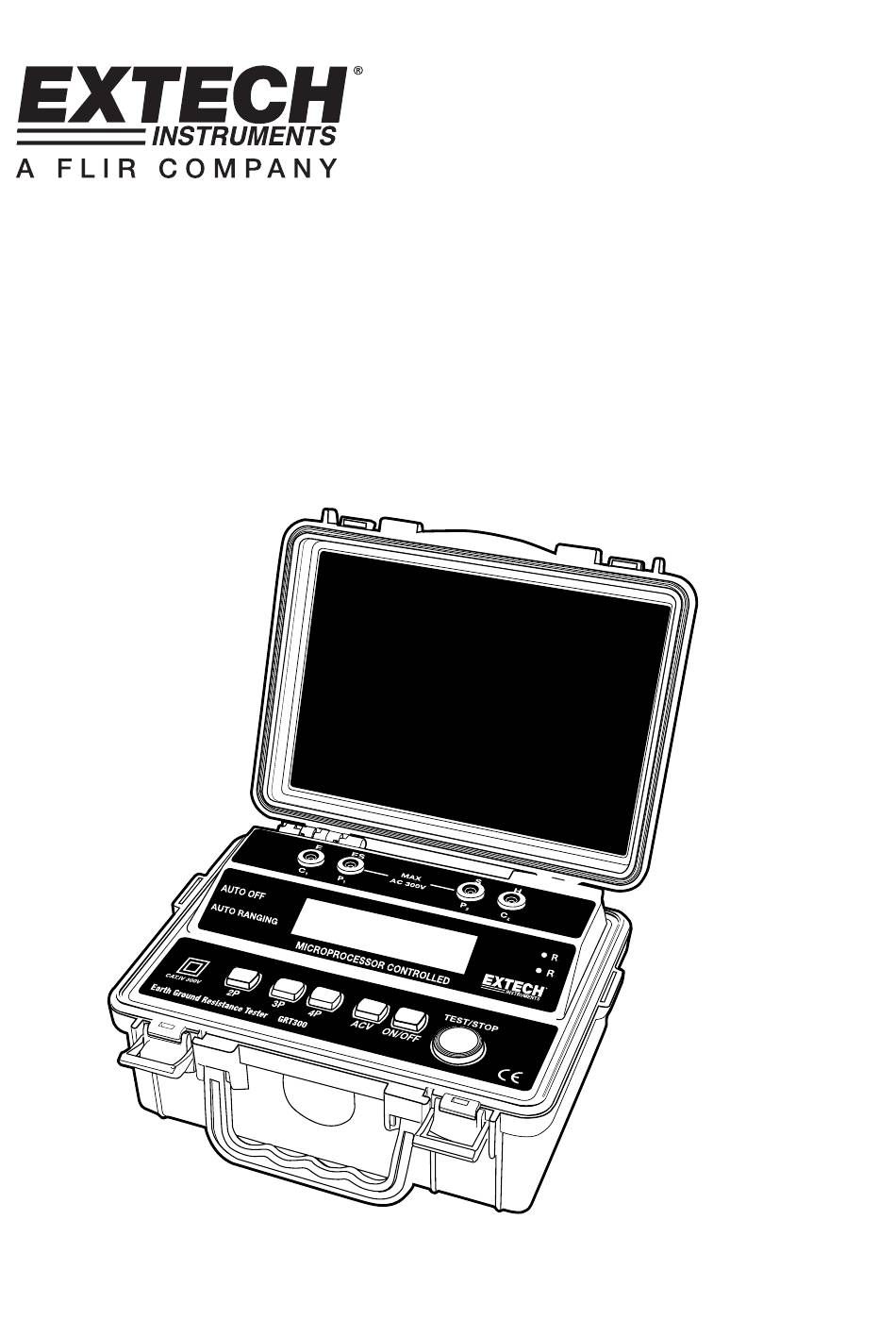

Gebrauchsanweisung
Vierdrahtiges Erdungswiderstand-Prüfkit
Modell GRT300

Werbung

loading

Verwandte Anleitungen für FLIR EXTECH INSTRUMENTS GRT300

Inhaltszusammenfassung für FLIR EXTECH INSTRUMENTS GRT300

  • Seite 1 Gebrauchsanweisung Vierdrahtiges Erdungswiderstand-Prüfkit Modell GRT300...
  • Seite 2 Einführung Glückwunsch zum Kauf des vierdrahtigen Erdungswiderstand-Prüfkits von Extech. Das Modell GRT300 ist ist konform mit der IEC-Publikation 348, Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte, EN 61010-1, EN 61326-1, EN 61557-1, EN 61557-5 und anderen Sicherheitsnormen. Korrekte Bedienung und sorgfältige Pflege dieses Messinstruments sichern viele Jahre zuverlässigen Gebrauchs.
  • Seite 3 Anwendungen • Mikroprozessor gesteuert durch fortgeschrittene Sicherheitseigenschaften. • Zweizeilige LCD-Anzeige • Bereichswahlautomatik • Erdungswiderstandprüfung in vier Bereichen: 0-2 Ω / 0-20 Ω / 0-200 Ω / 0-2k Ω • Messbereich der Erdungsspannung 0-300 VAC • Automatischer Anschlussklemmencheck C. • Automatischer Anschlussklemmencheck P. •...

  • Seite 4: Bedienung

    Bedienung Batteriespannung überprüfen Drücken Sie die Taste "ON/OFF"., Wenn "Battery Low" auf der Anzeige erscheint, ersetzen Sie die Batterien. Erdungspannung messen Schließen Sie die Testanschlüsse wie unten angezeigt an. MAX. AC 300V (1) Erdungselektrode (Stange) für Test (2) Anschlussklemme Drücken Sie die Taste "ON/OFF". Warten Sie, bis “Select Function” (Funktion auswählen) auf der Anzeige erscheint.
  • Seite 5 Erdungswiderstand messen Anmerkung: Die gemessenen Resultate können durch induktive oder kapazitive Kopplung beeinflusst werden, falls die Testanschlusskabel verdreht sind oder nah nebeneinander platziert werden. Wenn Sie die Testanschlüsse anschließen, halten Sie die Anschlüsse in ausreichender Entfernung von einander. Anwendung Setzen Sie den Erdspieß (P – Potenzial) und den Erdspieß (C – Strom) (falls notwendig) so tief wie möglich in den Boden ein.
  • Seite 6 Messung durchführen Schließen Sie die Testanschlüsse für 2-, 3- oder 4-Terminal Test an. Drücken Sie die Taste ON/OFF. Warten Sie, bis “Select Function” auf der Anzeige erscheint. Drücken Sie die dem Testaufbau entsprechende Taste: "2P", "3P" oder "4P". Drücken Sie die Taste "TEST/STOP", um mit dem Test zu beginnen. Während des Tests (ungefähr 10 Sekunden lang) erklingt ein Signalton.
  • Seite 7 Pflege Deckel (Rückseite) Batterien Sicherung Ersetzen der Sicherung Trennen Sie die Testanschlüsse vom Instrument ab. Nehmen Sie den Deckel ab, indem Sie die zwei Schrauben ausdrehen. Entnehmen Sie die verbrauchte Sicherung und ersetzen Sie sie durch eine neue des gleichen Typs: 0,1 A / 250 V, 5 x 20 mm. Setzen Sie den Deckel wieder auf und sichern Sie ihn mit den Schrauben am Gerät.

  • Seite 8: Technische Daten

    1430 g (mit Batterien) Sicherung 0,1 A / 250 V 5 x 20 mm Copyright © 2011 Extech Instruments Corporation (a FLIR company) Alle Rechte vorbehalten; einschließlich des Rechts auf Vervielfältigung im Ganzen oder in Teilen in jeglicher Form. www.extech.com...
