- Seite 1 Fernbedienung BFB 6bT Télécommande BFB 6bT Telecomando BFB 6bT Afstandsbediening BFB 6bT Remote control BFB 6bT Gebrauchsanleitung Manuel d’utilisation Istruzioni d‘uso Gebruikshandleiding Operating instructions 6005229_a...
- Seite 2 Dokumentinformationen Sicherheitshinweise Gebrauchsanleitung für: D GEFAHR! y Fernbedienung BFB 6bT Hinweise mit dem Wort GEFAHR warnen y Originalanleitung. vor einer gefährlichen Situation, die zum y Teil des Produkts. Tod oder zu schweren Verletzungen führt. y Urheberrechtlich geschützt. y Vervielfältigung, Nachdruck und Weitergabe nur mit Genehmigung.
- Seite 3 Symbolerklärung Text Symbolerklärung Abbildungen ☞ Handlungsaufforderung y Aufzählung D Verweis auf andere Stellen in diesem Dokument Verweis auf andere Dokumente, die zu beachten sind Hervorhebung der Aktionsteile mit Flächen 1. Handlungsschritte mit Nummerierung A Teilebezeichnungen mit Großbuchstaben x Maße mit Kleinbuchstaben oder Einheiten in mm ...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ..5 Reinigung ....26 Bestimmungsgemäße Störungsbehebung ..27 Verwendung ... . 5 Autorisierte Zielgruppen . -
Seite 5: Sicherheitsinformationen
Sicherheitsinformationen Sicherheitsinformationen y Personen mit Mangel an Erfahrung und Wissen. Besondere Anforderungen: y Benutzer werden beaufsichtigt. Bestimmungsgemäße y Benutzer wurden bezüglich des Verwendung sicheren Gebrauchs des Geräts unterwiesen. Das Gerät dient zur Steuerung von y Benutzer verstehen Gefahren im Dunst abzugs hauben durch Signal- Umgang mit dem Gerät. -
Seite 6: Produktinformationen

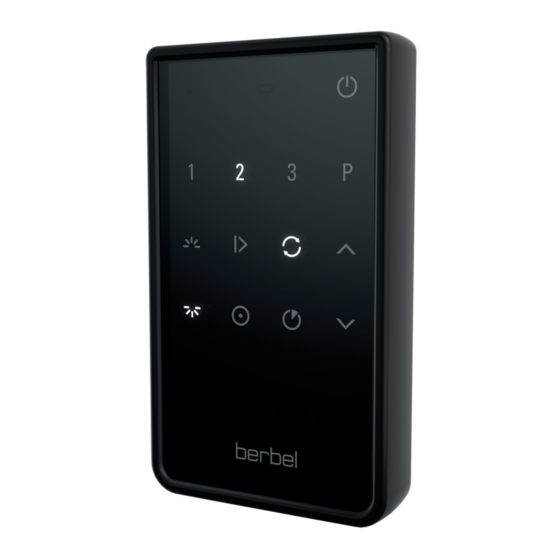

Produktinformationen Produktinformationen Lieferumfang Produktübersicht A Fernbedienung BFB 6bT mit Lithium- Ionen-Akku (350 mAh, 1,3 Wh, 3,7 V) B Schutzhülle C USB-Stromadapter A Leuchtdiode D USB-Kabel B Batterieanzeige E Gebrauchsanleitung C EIN-AUS-Taste D 12 Funktionstasten (beleuchtet) E Anschlussbuchse für USB-Kabel 6005229_a – 07.01.2021... -
Seite 7: Bedienung
Bedienung Bedienung Dunst abzugs haube y Die Dunst abzugs haube darf nicht unbeaufsichtigt betrieben werden. y Keine Verwendung bei Brand oder Sicherheitshinweise zur akuter Brandgefahr (z. B. Gasgeruch). Bedienung y Gasbetrieb nur mit kurzer Gasflamme (nicht über den Rand des Topfbodens D WARNUNG! hinaus). -
Seite 8: Dunst Abzugs Haube Bedienen
Bedienung Dunst abzugs haube bedienen Maßnahmen für eine ausreichende Frischluftzufuhr: Die Dunst abzugs haube wird über ☞ Öffnen Sie die Fenster. die akkubetriebene Fern bedienung ☞ Öffnen Sie die Türen. gesteuert. ☞ Stellen Sie sicher, dass Fensterkontaktschalter und Mauerkasten installiert und D WARNUNG! funktionsbereit sind. - Seite 9 Bedienung Der Akku ist im Auslieferungszustand Taste Funktion vollständig aufgeladen, muss aber vor der ersten Benutzung durch einen kurzen Ladevorgang aktiviert werden. Erst dann Kochfeld-Beleuchtung ist das Gerät betriebsbereit. ☞ Laden Sie den Akku für eine Sekunde. D „3.3 Akku laden“ (Seite 23). Synchronisation Die Fernbedienung hat eine Reichweite bis zu 5 m.
-
Seite 10: Verbindung Zur Dunst Abzugs Haube
Bedienung 3.2.1 Verbindung zur Dunst- Deckenlifthauben abzugs haube herstellen Für Arbeiten an der Dunst abzugs- haube ist die zugehörige Anleitung zu beachten. Die nachstehenden Schritte sind parallel an der Fernbedienung und an der Dunst- abzugs haube durchzuführen. Fernbedienung ☞ Drücken Sie gleichzeitig die beiden Zusatzknöpfe (>... - Seite 11 Bedienung Dunstabzugshauben mit Bedienfeld „V7“ Dunstabzugshauben mit Bedienfeld „V8“ Die Dunst abzugs haube muss mit dem Die Dunst abzugs haube muss mit dem Gerät „ConInterface“ verbunden sein. Gerät „ConInterface“ verbunden sein. ☞ Halten Sie die beiden Tasten ☞ Halten Sie die beiden Tasten gleichzeitig (>...
-
Seite 12: Normalbetrieb
Bedienung 3.2.2 Normalbetrieb ☞ Schalten Sie beim Anbraten in die Leistungsstufe Power. Nach 6 Minuten schaltet die Dunst- D WARNUNG! abzugs haube automatisch zurück in Brandgefahr durch Fettreste! Leistungsstufe 3. Im Betrieb sammeln sich im und an der Um die Leistungsstufe Power Dunst abzugs haube Fettreste, die leicht dauerhaft zu aktivieren, muss die entzündlich sind. - Seite 13 Bedienung Der Lüfter ist nur aktiv, wenn die Decken- Deckenlifthauben Die Funktionen „Leistungsstufe 3“ und lifthaube mindestens 100 mm nach „Kochfeld-Beleuchtung“ können auch unten gefahren ist. über Zusatzknöpfe auf der Unterseite der Haube ausgeführt werden. Wenn die Deckenlifthaube nach oben fährt und der Abstand zur oberen End- position weniger als 100 mm beträgt: y Der Lüfter schaltet ab.
-
Seite 14: Umschaltung Abluft-/ Umluftbetrieb
Bedienung 3.2.3 Umschaltung Abluft-/ 3.2.4 Kontrollanzeige Filter- Umluftbetrieb Füllung Wenn die Dunst abzugs haube für den Das Gerät verfügt über eine Kontroll- Hybridbetrieb eingerichtet ist, kann anzeige, um an den Wechsel der nach Aktivierung der Umschaltfunktion Filter-Füllung zu erinnern. Wenn kein jederzeit zwischen Abluft- und Umluftfilter verwendet wird, ist die Umluftbetrieb gewechselt werden. -
Seite 15: Fensterkontaktschalter
Bedienung 3.2.5 Fensterkontaktschalter Wenn ein Fensterkontaktschalter an die Dunst abzugs haube angeschlossen ist, wird überwacht, ob das entsprechende Fenster geöffnet oder geschlossen ist. Eine Absaugung erfolgt nur bei geöffnetem Fenster oder im Umluftbetrieb. Taste Taste blinkt: y Ein Fensterkontaktschalter ist an die Dunst abzugs haube angeschlossen. -
Seite 16: Kochfeld-Beleuchtung
Bedienung 3.2.6 Kochfeld-Beleuchtung Farbtemperatur Wenn die Dunst abzugs haube mit einer Kochfeld-Beleuchtung ausgestattet ist, Taste kann die Funktion unabhängig vom Lüfter genutzt werden. Das Ein- und Ausschalten ist jederzeit möglich. ☞ 1x Taste berühren. ☞ Taste innerhalb einer halben Dimmer Sekunde erneut berühren und halten, um den Farbdurchlauf zu starten. -
Seite 17: Effektbeleuchtung
Bedienung 3.2.7 Effektbeleuchtung Farbtemperatur Wenn die Dunst abzugs haube mit einer Effekt beleuchtung ausgestattet ist, Taste kann die Funktion unabhängig vom Lüfter genutzt werden. Das Ein- und Ausschalten ist jederzeit möglich. ☞ 1x Taste berühren. ☞ Taste innerhalb einer halben Sekunde erneut berühren und Dimmer halten, um den Farbdurchlauf zu... -
Seite 18: Deckenanschluss Mit Effektbeleuchtung
Bedienung 3.2.8 Deckenanschluss mit Farbtemperatur Effektbeleuchtung Wenn die Dunst abzugs haube mit einem Taste Deckenanschluss mit Effekt beleuchtung ausgestattet ist, kann die Beleuchtung wie folgt gesteuert werden. ☞ 1x Taste berühren. ☞ Taste innerhalb einer halben Dimmer Sekunde erneut berühren und halten, um den Farbdurchlauf zu starten. -
Seite 19: Synchronisation
Bedienung 3.2.9 Synchronisation Dimmer Wenn die Dunst abzugs haube Voraussetzung: mit einer Effekt beleuchtung oder y Die Kochfeld-Beleuchtung ist einem Decken anschluss mit Effekt- eingeschaltet und gedimmt. beleuchtung ausgestattet ist, können D „3.2.6 Kochfeld-Beleuchtung“ die Beleuchtungen mit der Kochfeld- (Seite 16). Beleuchtung synchronisiert werden. -
Seite 20: Nachlauffunktion
Bedienung 3.2.10 Nachlauffunktion Farbtemperatur Die Dunst abzugs haube verfügt über eine Voraussetzungen: Nachlauffunktion. Wenn die Funktion y Die Farbtemperatur der Kochfeld- benutzt wird, arbeitet die Dunst abzugs- Beleuchtung ist eingestellt. haube nach dem Ausschalten noch D „3.2.6 Kochfeld-Beleuchtung“ 10 Minuten weiter. (Seite 16). - Seite 21 Bedienung Taste Taste Die Dunst abzugs haube ist Die Dunst abzugs haube ist eingeschaltet. eingeschaltet, eine beliebige Leistungs stufe ist ausgewählt. Wenn die Nach lauf auto matik aktiviert ist: ☞ 1x Taste berühren. ☞ 1x Taste berühren. y Die Nachlaufzeit (10 Minuten) y Die Dunst abzugs haube schaltet startet in der gewählten aus.
-
Seite 22: 3.2.11 Autorun
Bedienung 3.2.11 AutoRun 3.2.12 RGBW-Beleuchtung Dunst abzugs hauben, die mit dem Wenn die Effektbeleuchtung der AutoRun Modul ausgestattet sind, Dunst abzugs haube mit einer RGBW- starten automatisch, wenn das Kochfeld Beleuchtung ausgestattet ist, kann ein eingeschaltet wird. Beim Ausschalten automatischer Farbwechsel eingeschaltet des Kochfelds wechselt der Lüfter in die werden. -
Seite 23: Akku Laden
Bedienung Akku laden Der Ladevorgang ist nur gestattet mit den mitgelieferten Komponenten. Die Entnahme des Akkus aus der Fernbedienung ist nicht zulässig. Bei normaler Nutzung der Fernbedienung reicht der Akku für maximal 100 Tage. Wenn die Batterieanzeige rot leuchtet, muss der Akku geladen werden. D WARNUNG! Brand- oder Stromschlaggefahr durch Hitze oder Feuchtigkeit! -
Seite 24: Dunst Abzugs Haube Konfigurieren
Bedienung Dunst abzugs haube konfigurieren Taste AutoRun. Taste Im Auslieferungszustand ist die Funktion eingeschaltet. Die Dunst abzugs haube ist ☞ 1x Taste berühren. eingeschaltet. Taste leuchtet stark: ☞ 1x Taste länger als 5 Sekunden Die AutoRun-Automatik ist aktiviert. berühren und halten, bis die Konfigurationsschritte abschlossen ☞... -
Seite 25: Fernbedienung Konfigurieren
Bedienung Fernbedienung konfigurieren Taste Wenn erforderlich, können bestimmte Funktionen der Fernbedienung wie folgt eingerichtet werden. Reset Stundenzähler Die Kontrollanzeige für den Wechsel der Filter-Füllung blinkt alle Taste 1000 Lüfter-Betriebs stunden. Durch ein Reset kann der Stundenzähler auf Null gesetzt werden. Automatischen Verbindungsaufbau zur Dunst abzugs haube starten. -
Seite 26: Reinigung
Reinigung Reinigung ☞ Reinigen Sie die Fernbedienung mit einem flusenfreien, leicht angefeuchteten Tuch (z. B. Mikro- D ACHTUNG! fasertuch). Gefahr von Beschädigungen durch ☞ Reiben Sie die Fernbedienung mit unsachgemäße Reinigung! einem flusenfreien, weichen Tuch Scharfkantige Gegenstände, trocken. Scheuermittel oder ungeeignete Reinigungsmittel können das Gerät beschädigen. -
Seite 27: Störungsbehebung
Störungsbehebung Störungsbehebung ☞ Laden Sie den Akku nur solange wie nötig. Mögliche Störungen werden ☞ Beenden Sie den Ladevorgang, nachstehend wie folgt beschrieben: sobald die Leuchtdiode dauerhaft Beschreibung der Störung. leuchtet. y Mögliche Ursache. ☞ Abhilfe. Nach einer Spannungsunterbrechung blinkt die Taste „Heben“. -
Seite 28: Entsorgung
Entsorgung Entsorgung ☞ Entsorgen Sie die Verpackung umweltfreundlich getrennt nach Werkstoffen. Verpackung entsorgen D ACHTUNG! Gefahr von Umweltschäden durch nicht sachgerechte Entsorgung der Gerät entsorgen Verpackung! ☞ Geben Sie die Verpackung nicht in D ACHTUNG! den normalen Hausmüll. ☞ Führen Sie die Verpackung der Gefahr von Umweltschäden durch umwelt- und sachgerechten nicht sachgerechte Entsorgung des... -
Seite 29: Kontakt
Kontakt Kontakt WESCO AG Küchenlüftung berbel Ablufttechnik GmbH Tägerhardstrasse 110 CH-5430 Wettingen Wenn Sie Anregungen oder Fragen haben, wählen Sie aus folgenden Fachhandel Möglichkeiten: Verkauf/Beratung Tel. +41 (0)56 438 10 40 Post: berbel Ablufttechnik GmbH fachhandel@wesco.ch Sandkampstraße 100 D-48432 Rheine Kundendienst Tel. - Seite 30 6005229_a – 07.01.2021...
- Seite 31 6005229_a – 07.01.2021...
- Seite 32 6005229_a 07.01.2021...
