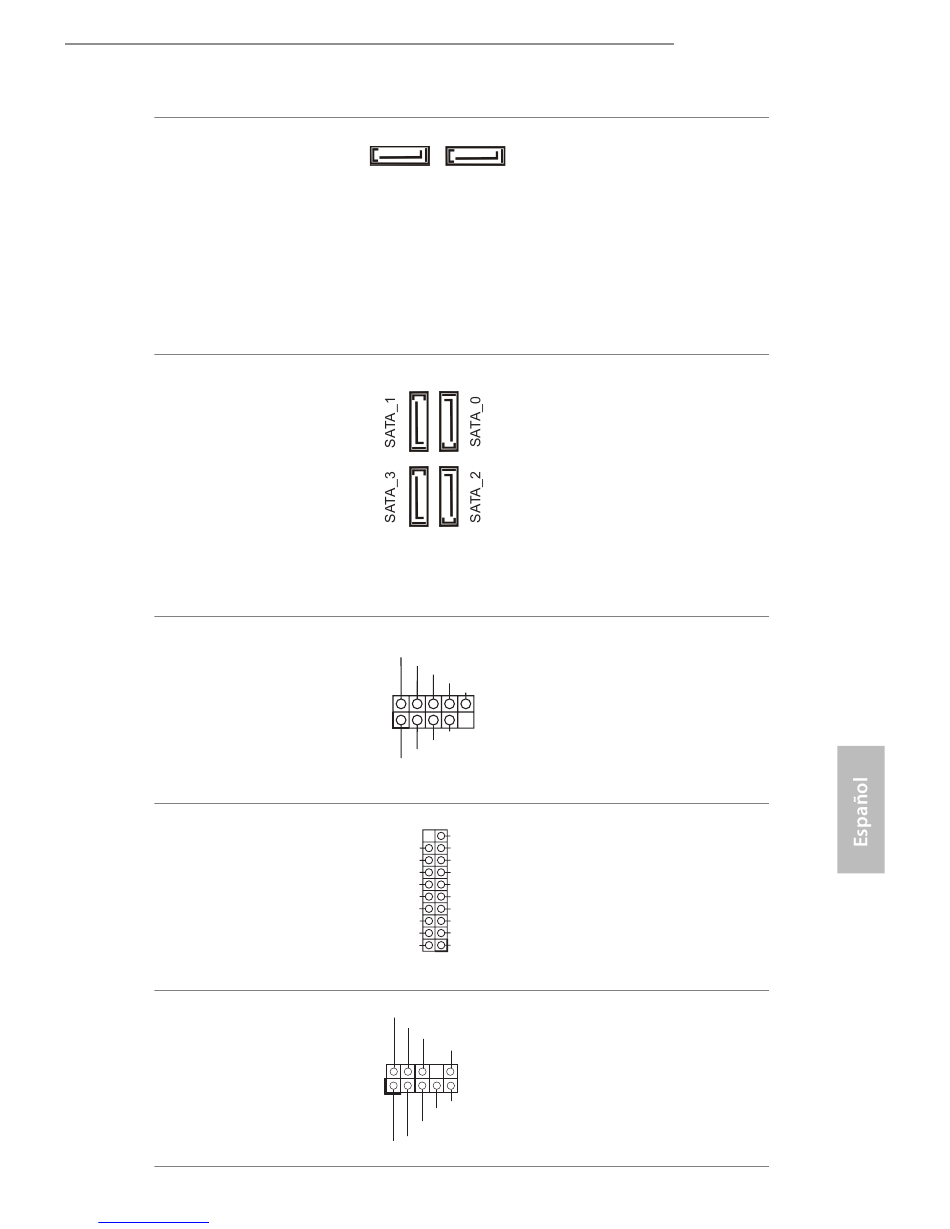

Conectores Serie ATA2
(SATA_4:
consulte la pág.1, N.º 13)
(SATA_5:
consulte la pág.1, N.º 14)
Conectores Serie ATA3
(SATA_0:
consulte la pág.1, N.º 7)
(SATA_1:
consulte la pág.1, N.º 6)
(SATA_2:
consulte la pág.1, N.º 8)
(SATA_3:
consulte la pág.1, N.º 9)
Cabezales USB 2.0
(USB4_5 de 9 pines)
(consulte la pág.1, N.º 17)
(USB6_7 de 9 pines)
(consulte la pág.1, N.º 16)
Cabezal USB 3.0
(USB3_2_3 de 19 pines)
(consulte la pág.1, N.º 5)
Cabezal de audio del
panel frontal
(HD_AUDIO1 de 9 pines)
(consulte la pág.1, N.º 19)
