Transport von Lasten

ACHTUNG
Vor Aufnahme einer Last sicherstellen, dass diese
die Tragfähigkeit des Fahrzeugs nicht übersteigt.
Den auf dem Typenschild (1) des Fahrzeugs
eingetragenen Nennwert der Tragfähigkeit
beachten.
Die angegebenen Werte gelten für stabile und homogene
Lasten. Sie dürfen die Tragfähigkeit des Fahrzeugs nicht
überschreiten, andernfalls kann die Stabilität des Hubmasts
und des Fahrgestells nicht gewährleistet werden.
Der Abstand zwischen Lastschwerpunkt und Gabelrückseite
und die Höhe bestimmen die maximal anhebbare Last.
Tragfähigkeiten L10 - L12
L10 : 1000 kg
L12 : 1200 kg.

Ablesen des Traglastdiagramms L10 - L12

Schwerpunktabstand der Last ........................... 600 mm
Hubhöhe .......................................................... 3324mm
- Der vertikalen Linie vom Schwerpunktabstand 600 mm bis
zum Schnittpunkt mit der Linie der Hubhöhe 3324 mm
folgen.
- Vom Schnittpunkt der beiden Linien der horizontalen Linie
nach links folgen und den Wert der maximalen Hublast
ablesen.
- Diese beträgt im vorliegenden Fall ................. 950 kg.
Für andere Hubhöhen und Schwerpunktabstände auf die
gleiche Weise verfahren. Die Werte sind für Lasten festgelegt,
welche gleichmäßig auf den beiden Gabelzinken verteilt
sind.

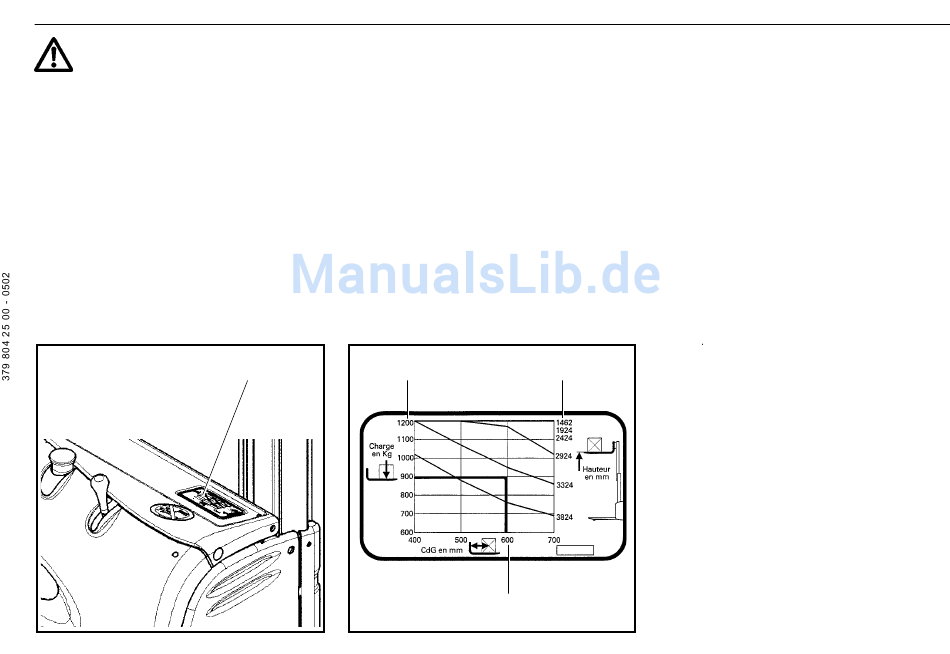

1 2
2 Maximale Hublast in kg
3 Hubhöhen in mm
4 Abstand des Schwerpunkts der Last vom Rücken
der Gabel in mm
3
4
