Einleitung

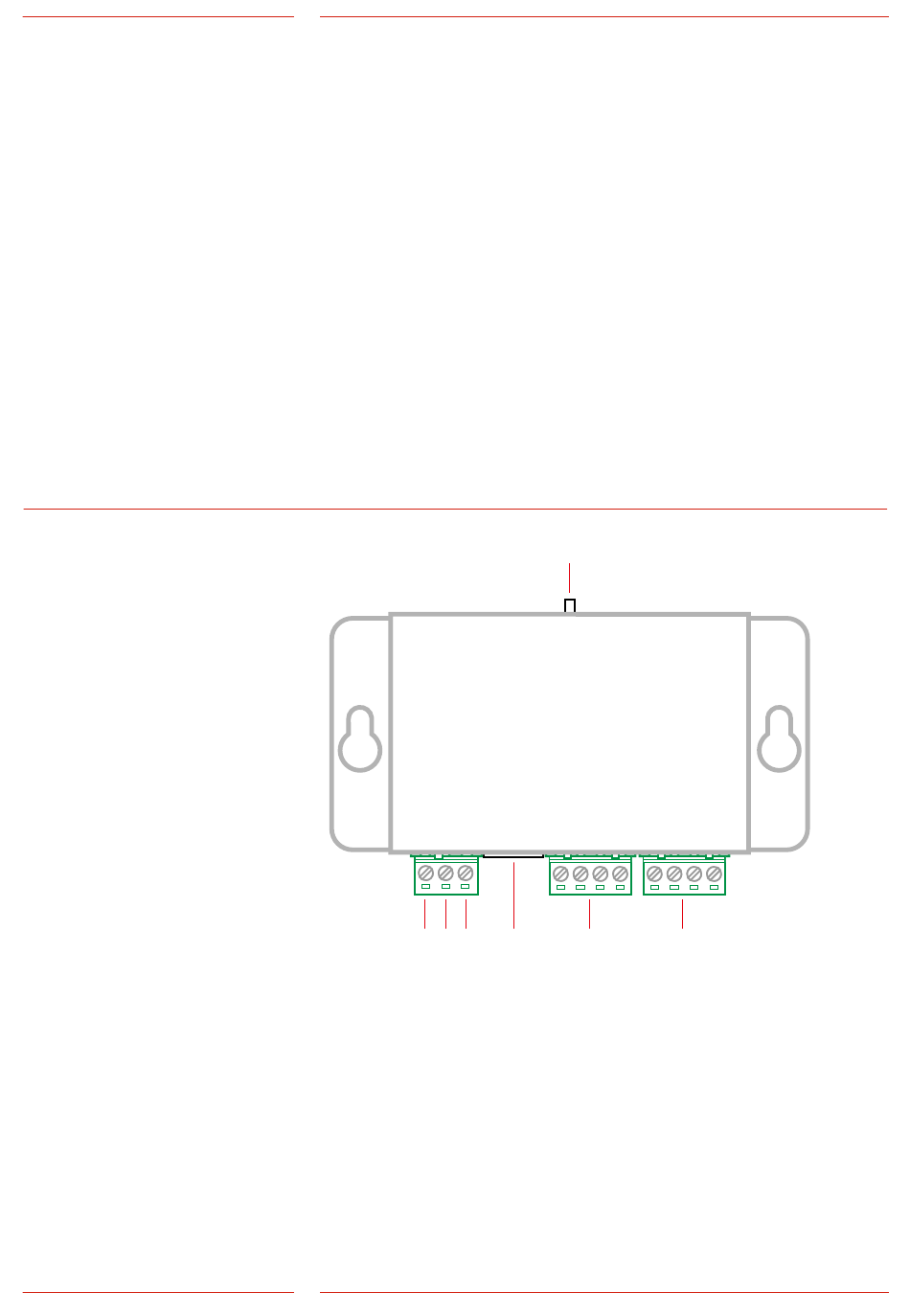

Komponenten
Um das Intercom zu aktivieren, drücken Sie die Taste 1 Sek.
lang. Wenn beide LEDs leuchten, heben Sie den Hörer ab. Es
besteht jetzt eine Verbindung zwischen der Aufzugskabine und
dem Maschinenraum. Drücken Sie „9" auf der Tastatur, um eine
Verbindung zu beenden, wenn Sie ein SafeLine 2000 verwenden.
Drücken Sie „#", um eine Verbindung zu trennen, wenn Sie ein
SafeLine 3000, SL1, MX2 oder MX3 verwenden. Sie können
auch einfach auflegen. Die Verbindung wird nach maximal 5 min
getrennt.
Wenn das Intercom nicht in Gebrauch ist, wird das Aufzugstelefon
mit dem öffentlichen Telefonnetz verbunden und kann für ausge-
hende Anrufe oder Notrufe verwendet werden.
Wenn nur die grüne Diode leuchtet, liegen mehr als 15 V am
12-V-Eingang an (als Schutz gegen falsches Anschließen der
24-V-Stromversorgung).
2 3 4
1.
Drucktaster zum Aktivieren des Intercoms.
2.
(-) 0 Volt
3.
+ 12 Volt
4.
+ 24 Volt
5.
RJ12-Modulstecker. Maschinenraum-Telefon
6.
Telefonleitung zu SafeLine-Telefon in Aufzugkabine
7.
Eingehende Telefonleitung
5
1
5
6
7
SafeLine IC2 v.2.1.1 DE
