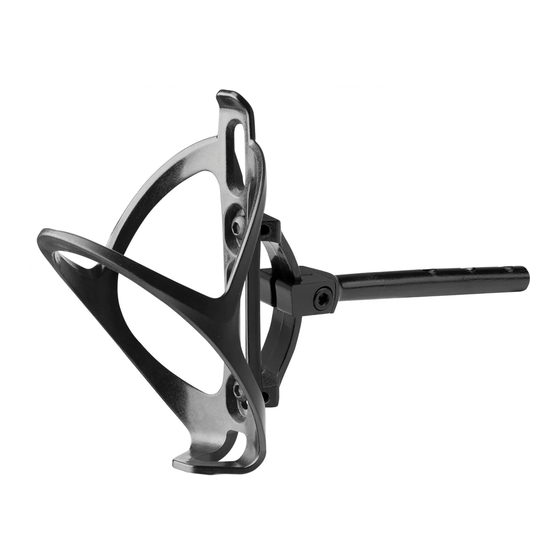

Profile Design RM Serie Installationsanleitung

Hinweis für Händler: Wenn Sie dieses Produkt für den Kunden installieren, geben Sie ihm/ihr nach der Installation bitte diese Anleitung.
Danke für den Kauf des RM™-Einzelsystems. Lesen Sie diese Anleitung bitte sorgfältig durch, bevor Sie mit der Installation dieses Zubehörs beginnen. Eine sachgemäße Installation ist für
eine Übereinstimmung mit der Garantierichtlinie von Profile Design unerlässlich. Benötigen Sie Unterstützung bei dieser Installation, wenden Sie sich bitte an Ihren Profile Design-Händler vor Ort,
indem Sie sich unter www.Profile-Design.com anmelden und unter „Händlersuche" einen Händler suchen oder die Kundendienstnummer von Profile Design anrufen.
4
3
11
5 9
2
9
Abbildung 1
WARNUNG
• Werden diese Warnungen und Anweisungen nicht befolgt, kann diese Profile Design-Komponente brechen, verrutschen oder anderweitig ausfallen,
was zu einem Kontrollverlust über Ihr Fahrrad gefolgt von schweren Verletzungen führen kann. [AP1100-1-1]
• Sobald Sie eine neue Komponente an Ihrem Fahrrad installiert haben, müssen Sie es nahe Ihrer Wohnung gründlich dort testen (mit Helm), wo es keine Hindernisse oder keinen Verkehr gibt.
Vergewissern Sie sich, dass alles gut funktioniert, bevor Sie eine Fahrt unternehmen oder an einem Rennen teilnehmen. [AP1100-5-1]
• Bei einem Rennen (Straße, Gelände oder mehrere Disziplinen) werden ein Fahrrad und seine Komponenten (wie auch der Fahrer) extremem Stress ausgesetzt und verkürzen deren Lebenszeit erheblich.
Wenn Sie an dieser Art von Events teilnehmen, verkürzt sich die Lebenszeit des Produkts erheblich, je nach Schwierigkeitsgrad und Umfang des Rennens.
Da die „normale Abnutzung" einer Komponente bei Verwendung in Wettbewerben oder außerhalb von Wettbewerben einen großen Unterschied aufweisen kann, fahren professionelle Radfahrer jede
Saison oft mit neuen Fahrrädern und Komponenten und lassen ihre Fahrräder von professionellen Mechanikern warten. Der regelmäßigen Überprüfung Ihres Fahrrads und seiner Komponenten sollte zur Gewährleistung
Ihrer Sicherheit besondere Aufmerksamkeit geschenkt werden. [AP1100-6-1]
• Aerobars können Fahrpositionen abverlangen, die für viele Radfahrer neu oder anders ist. Es ist ratsam, diese Lenstangen in Gebieten mit wenig Verkehr zu testen, um sich mit Änderungen im Lenkverhalten oder bei
den Fahreigenschaften des Fahrrads vertraut zu machen. Seien Sie bitte vorsichtig, wenn Sie mit diesen Lenkstangentypen zum ersten Mal fahren. Achten Sie auch darauf, beim Fahren nach vorne und nicht nach unten
auf den Boden zu schauen. [AB1100-2-1]
Profile Design gewährt all seinen Produkten eine Garantie von zwei Jahren ab dem originalen Kaufdatum.
Weitere Details und die vollständige Garantie- und Unfallersatzrichtlinie von Profile Design finden Sie unter http://www.profile-design.com/warranty
Profile Design GmbH
Beschränkte weltweite Garantie
Profile Design GmbH garantiert dem ursprünglichen Käufer (Ihnen) für 2 Jahre ab dem ursprünglichen Kaufsdatum im Fachgeschäft, dass das Profile Design-Produkt mit dem diese Garantie erhalten wurde frei von
Material- und Herstellungsdefekten ist. Diese Garantie ist nicht auf einen nachfolgenden Käufer übertragbar. Die einzige Verpflichtung von Profile Design gemäß dieser Garantie ist eine Reparatur bzw. Ersatz nach der
Wahl von Profile Design. Etwelche Ansprüche für mangelnde Produktkonformität aufgrund dieser Garantie müssen Profile Design innerhalb von 60 Tagen mitgeteilt werden.
Garantieeinschränkungen
Die Dauer einer gesetzlichen Garantie bzw. der Bedingungen, der Marktgängigkeit, bzw. der Eignung für einen besonderen Zweck dieses Produkts usw., beschränkt sich auf die Dauer der oben zugesicherten
Garantieleistung. Profile Design ist keinesfalls haftbar für Verluste, Ungelegenheiten oder Schäden, ob direkt, beiläufig, nachfolgend oder anderen, die das Ergebnis einer Nichteinhaltung der ausdrücklichen oder
implizierten Garantiebedingungen sind, bzw. die mit der Marktgängigkeit oder der Eignung für einen besonderen Zweck, oder andersweise mit diesem Produktzusammenhängen, außer was hier angegeben ist.
Einige Staaten und Länder gestatten keine Eingrenzung der implizierten Garantiedauer, und einige erlauben keine Ausnahmen oder Einschränkungen der beiläufigen oder Folgeschäden, so dass obenstehende
Einschränkungen oder Ausnahmen nicht auf Sie anwendbar sein könnten. Diese Garantie gibt Ihnen spezifische Rechte, und Sie könnten andere Rechte haben, die je nach Ort verschieden sind. Diese Garantie
wird den Gesetzen der Vereinigten Staaten entsprechend ausgelegt. Die ursprüngliche, englischsprachige Version/ Bedeutung dieser Garantie hat Priorität über alle Übersetzungen, und Profile Design ist nicht
für Übersetzungsfehler dieser Garantie oder der Produktanleitungen verantwortlich. Diese Garantie hat nicht die Absicht Ihnen andere zusätzliche gesetzliche Zuständigkeits- oder Garantierechte zu erteilen, als
diejenigen, die hier angegeben und gesetzlich notwendig sind. Falls ein Teil dieser Garantie aus gewissen Gründen ungültig oder unwirksam ist, bedeutet dies nicht, dass andere Klauseln dadurch auch ungültig
werden. Für Produkte, die außerhalb der Vereinigten Staaten erworben wurden, wenden Sie sich bitte and den autorisierten Verteiler von Profile Design im respektiven Land.
Optionen des Garantieservices
Um eine Serviceleistung aufgrund dieser Garantie zu erhalten, müssen Sie entweder:
(1) Ihr Profile Design-Produkt zusammen mit diesem Garantieschein, der Originalquittung der Verkaufsstelle oder einem anderem ausreichendem Nachweis des Kaufsdatums zum Fachgeschäft bringen, wo es gekauft
wurde, oder zu einer autorisierten Profile Design-Verkaufsstelle, oder
(2) Senden Sie Ihr Profile Design-Produkt (mit Rückgabeautorisierungsnummer an der Außenseite der Verpackung und am Produkt befestigt) zusammen mit der Originalquittung der Verkaufsstelle oder anderem
ausreichendem Nachweis des Kaufsdatums an Profile Design, 2677 El Presidio St., Long Beach, CA 90810, USA. Sie müssen dazu vor einer Rückgabe zuerst eine Autorisierungsnummer erhalten indem Sie
Profile Design unter (310) 884-7756, intern 161, anrufen (oder per Email-Adresse warranty@profile-design.com kontaktieren).
Profile Design kann verlangen, dass Sie zuerst ein Garantieersatzantragsformular ausfüllen und unterschreiben, bevor Ihr Garantieanspruch bearbeitet wird.
Jegliche Porto-, Versicherungs- und Versandspesen, die beim Einsenden Ihres Profile Design-Produkts zwecks Service unter einer der obigen Optionen entstehen, fallen zu Ihren Lasten. Profile Design ist nicht
verantwortlich für Produkte, die während des Versands beschädigt oder verloren wurden.
Für Produkte, die außerhalb der Vereinigten Staaten erworben wurden, wenden Sie sich bitte an den autorisierten Verteiler von Profile Design im Land in dem das Produkt gekauft wurde. Die Verteiler können auf der
Website gefunden werden.
Profile Design Sturzersatzstrategie
Profile Design versteht, dass Stürze geschehen und ein Austausch beschädigter Fahrradteile teuer sein kann. Als Resultat dessen versucht Profile Design eine Linderung der Schmerzen, indem ein Ersatzprodukt 30%
unter dem gegenwärtig von Profile Design empfohlenen Preis in Ihrem respektiven Land angeboten wird. Alle anderen Klauseln dieser Garantie sind anwendbar, und die angegebene Prozedur zum Erhaltes eines
Garantieservice gelten auch für die Sturzersatzstrategie. Profile Design trifft die endgültige Entscheidung, ob ein Teil der Sturzersatzstrategie entsprechend gedeckt ist.
Garantieausnahmen
Weder Detailhandel noch Verkäufer von Profile Design-Produkten sind autorisiert diese Garantie auf irgendwelche Weise abzuändern. Es ist Ihre Verantwortung das Produkt regelmäßig zu überprüfen, um
festzustellen, ob eine normale Wartung oder ein Ersatz notwendig ist. Diese Garantie deckt das Folgende nicht:
• Produkte, die modifiziert, vernachläßigt oder unzureichend unterhalten wurden, bzw. für kommerzielle Zwecke verwendet, missbraucht oder schlecht behandelt wurden, oder die in Unfälle verwickelt waren.
• Schäden, die während des Versands des Produkts entstanden (solche Ansprüche müssen direkt an den Spediteur gestellt werden).
• Produktschäden, die das Resultat einer unrichtigen Zerlegung oder Reparatur sind, bzw. durch die Installation von anderen als den vorgesehenen Originalteilen oder -zubehör verursacht wurden, die nicht kompatibel
sind, oder aus einer Nichtbefolgung von Produktwarnungen und Benutzungshinweisen entstanden.
• Eine Beschädigung oder Verschlechterung des Oberflächenzustands bzw. der ästethischen Erscheinung des Produkts.
• Die notwenidge Arbeit, um einen durch die Garantie gedeckten Gegenstand zu entfernen und wieder einzubauen bzw. einzustellen.
• Normale Abnutzung des Produkts.
• Jegliche Produkte bei denen der Konsument die oben dargestellten Garantieprozeduren nicht befolgt.
Siehe die Website www.profile-design.com für die aktuelle Version dieser Garantie.
(© Juni 2006 Profile Design)
RM™ - Einzelsystem
Installationsanleitung
RZ2-Flaschensystem - TEILELISTE
Ref-Nr. Teil-Nr. Bz.-Nr.
1 796269 1 Platte-RM-System
2 796270 2 Stift-RM-System
3 796266 1 Hänger-RM-Einzelsystem
4 189306 1 Halterung-RM-System
5 313528 4 Schraube-M6x20SHB Teil mit Gewinde
6 313512 2 Schraube-M5x12 BHB*
7 475329 2 Schraube-M5x20 BHB*
8 313558 2 Schraube-M5x25 BHB*
9 550006 4 Unterlegscheibe-M6x9x0,8
1
10 550052 2 Unterlegscheibe- 5x8*
11 293130 4 Abstandhalter - RMS
12 KA1 2 Käfig - Schwarz*
13 ACCO2M1 1 CO2 -Befestigung*
*Not pictured
Tabelle mit Spezifikationen für Abstandhalter & Schrauben
Erforderliche Schrauben
Abstandhalterhöhe
Nichts (nur Hänger) Schraube-M6x20SHB Teil mit Gewinde
5mm Schraube-M5x20 BHB
10mm Schraube-M6x25mm BHB
Note to Dealers: If you install this product for the consumer, please provide him/her with this owner's manual after installation.
Thank you for purchasing the RM™ Single System. Please read these instructions thoroughly before attempting to install this accessory. Proper installation is required for compliance with Profile
Design's warranty policy. If you need help with this installation, please seek the assistance of your local Profile Design dealer by logging on to www.Profile-Design.com and using "dealer search"
or by calling Profile Design's customer service number.
Teilebeschreibung
11
FIG. 1
WARNING
• Any failure to follow these warnings and instructions can result in breakage, slippage and or other malfunctioning of this Profile Design component causing a loss of control of the bicycle with serious injuries. [AP1100-1-1]
• Whenever you install any new component on your bike make sure you thoroughly try it out close to home (with your helmet) where there are no obstacles or traffic.
Make sure everything is working properly before going off on a ride or to a race. [AP1100-5-1]
• Racing (road, mountain or multi-sport) places extreme stress on bicycles and their components (like it does riders) and significantly shortens their usable life. If you participate in these types of events, the lifetime of the
product may be significantly shortened depending upon the level and amount of racing. The "normal wear" of a component may differ greatly between competitive and non-competitive uses,
which is why professional level riders often use new bikes and components each season as well as having their bikes serviced by professional mechanics.
Particular care should be placed in the regular examination of your bicycle and it's components to insure your safety. [AP1100-6-1]
• Aerobars can require riding positions that are new or different to many riders.It is advisable to practice using these bars in a low traffic area to become accustomed to any changes in the steering or
handling characteristics of the bike. Please exercise caution when using these types of handlebars for the first time. Also make sure that you continue to look forward when riding and
do not look down towards the ground. [AB1100-2-1]
Profile Design warrants all its products for two years from original purchase. For further details and the complete
Profile Design warranty and Crash Replacement policy please visit http://www.profile-design.com/warranty
Profile Design, LLC
Worldwide Limited Warranty
Profile Design LLC warrants to the original retail purchaser ("you") that the Profile Design product for which they received this warranty is free from defects in material and workmanship for two years from the date of
original retail purchase. This warranty is not transferable to a subsequent purchaser. Profile Design's sole obligation under this warranty is to repair or replace the product, at Profile Design's option. Profile Design must
be notified in writing of any claim under this warranty within 60 days of any claimed lack of conformity of the product.
Warranty Limitations
The duration of any implied warranty or condition, of merchantability, fitness for a particular purpose, or otherwise, on this product shall be limited to the duration of the express warranty set forth above. In no event
shall Profile Design be liable for any loss, inconvenience or damage, whether direct, incidental, consequential or otherwise, resulting from breach of any express or implied warranty or condition, of merchantability,
fitness for a particular purpose, or otherwise with respect to this product, except as set forth herein. Some states or countries do not allow limitation on how long an implied warranty lasts and some do not allow
exclusions or limitations of incidental or consequential damages, so the above limitations or exclusions may not apply to you. This warranty gives you specific legal rights, and you may also have other rights, which
may vary, from location to location. This warranty will be interpreted pursuant to the laws of the United States. The original English language version/meaning of this warranty controls over all translations and Profile
Design is not responsible for any errors in translation of this warranty or any product instructions. This warranty is not intended to confer any additional legal, jurisdictional or warranty rights to you other that those set
forth herein or required by law. If any portion of this warranty is held to be invalid or unenforceable for any reason, such finding will not invalidate any other provision. For products purchased in countries other than the
United States please contact Profile Design's authorized distributor in that respective country.
Warranty Service Options
To obtain service under this warranty you must either:
(1) Bring or send your Profile Design product, together with this warranty, the retail seller's original receipt or other satisfactory proof of the date of purchase to the retailer where you purchased the item or another
authorized Profile Design retailer, or
(2) Send your Profile Design product (with the return authorization number on the outside of the shipping container and affixed to the product), together with the retail seller's original receipt or other satisfactory proof of
the date of purchase to Profile Design 2677 El Presidio St., Long Beach, CA 90810 USA. You must first obtain a return authorization number by calling Profile Design at (310) 884-7756 ext. 161 (or send an email to
warranty@profile-design.com) prior to returning the product to Profile Design.
Profile Design may require that you complete and sign a warranty replacement request form before processing your warranty claim.
Any postage, insurance or other shipping costs incurred in sending your Profile Design product for service under either option above is your responsibility. Profile Design will not be responsible for products lost or
damaged in shipping.
For products purchased in countries other than the United States please contact Profile Design's authorized distributor in the country where the product was purchased. They can be found on our website at www.
profile-design.com
Profile Design Crash Replacement Policy
Profile Design understands that crashes can happen and replacement of damaged bicycle parts can be costly. As a result Profile Design will attempt to ease the pain by offering you a replacement product for 30%
below Profile Design's current suggested retail price in your respective country. All other provisions of this warranty apply and the procedures outlined for warranty service apply also to the crash replacement policy.
Profile Design will make the final decision on whether the part will be covered under the crash replacement policy.
Warranty Exclusions
Retailers and sellers of Profile Design products are not authorized to modify this warranty in any way. It is your responsibility to regularly examine the product to determine the need for normal service or replacement.
This warranty does not cover the following:
• Products that have been modified, neglected or poorly maintained, used for commercial purposes, misused or abused or involved in accidents.
• Damage occurring during shipment of the products (such claims must be presented directly to the shipper).
• Damage to products resulting from improper assembly or repair, the use or installation of parts or accessories not compatible with the original intended use of the product, or the failure to follow the product warnings
and usage instructions.
• Damage or deterioration to the surface finish, aesthetics or appearance of the product.
• The labor required to remove and/or re-fit and re-adjust the item covered by this warranty.
• Normal wear to the product.
• Any products for which the consumer does not follow the warranty procedures outlined above.
For the current version of this warranty please visit our website at www.profile-design.com
(© June 2006 Profile Design)
4
3
1
5 9
2
9
RM™ Single System
Installation Instructions
RMS - PARTS LIST
Ref.# Part # Qty. Req. Part Description
1 796269 1 Plate-RM System
2 796270 2 Pin-RM Syatem
3 796266 1 Hanger-RM Single
4 189306 1 Bracket-RM System
5 313528 4 Bolt-M6x20SHB Part Thread
6 313512 2 Bolt-M5x12 BHB*
7 475329 2 Bolt-M5x20 BHB*
8 313558 2 Bolt-M5x25 BHB*
9 550006 4 Washer-M6x9x0.8
10 550052 2 Washer- 5x8*
11 293130 4 Spacers - RMS
12 KA1 2 Kage - Black*
13 ACCO2M1 1 CO2 Mount*
*Not pictured
Spacer & Bolt spec chart
Spacer Height Bolts needed
None (Hanger only) Bolt-M6x20SHB Part Thread
5mm Bolt-M5x20 BHB
10mm Bolt-M6x25mm BHB
www.profile-design.com
RM Single System 03/24/2014
