M eh rere A rray-M an ager

Bei In stallation en m it m eh reren Array-Man ag ern b each ten S ie, d ass jed es Geräten etzwerk als
eig en stän d ig es, isoliertes N etzwerk b etrieb en werd en m u ss. Betrach ten S ie ein Beisp iel m it 200 rPDUs,
d arg estellt in d er Beisp iel-N etzwerkkon fig u ration
Array-Man ag er erford ern , b ei d en en jed er sein eig en stän d ig es Geräten etzwerk b etreib t. Jed er Array-
Man ag er ist im Verwaltu n g sn etzwerk sich tb ar u n d fu n g iert als DH C P-S erver fü r sein e Array-Geräte. Ein
Ben u tzer im Man ag em en tn etzwerk kan n ü b er jed en Array-Man ag er n avig ieren , u m d ie O b erfläch e ein es
Array-Geräts zu erreich en . An d ere Üb erleg u n g en kön n en d ie An zah l d er Array-Man ag er b eein flu ssen .
W en n S ie ein e R eih en n etzwerkarch itektu r n u tzen , b evorzu g en S ie g g f. 1 Array-Man ag er zu Beg in n jed er
R eih e, im Geg en satz zu ein em Array-Man ag er ü b erg reifen d ü b er m eh rere R eih en . Ab h än g ig d avon , wie
d iese 200 S ch rän ke in R eih en au fg eteilt sin d , h ab en S ie g g f. m eh r als vier Array-Man ag er. Befolg en S ie
n ach d em Erm itteln d er K on fig u ration d en g eeig n eten Prozess fü r d ie Ag g reg ation .

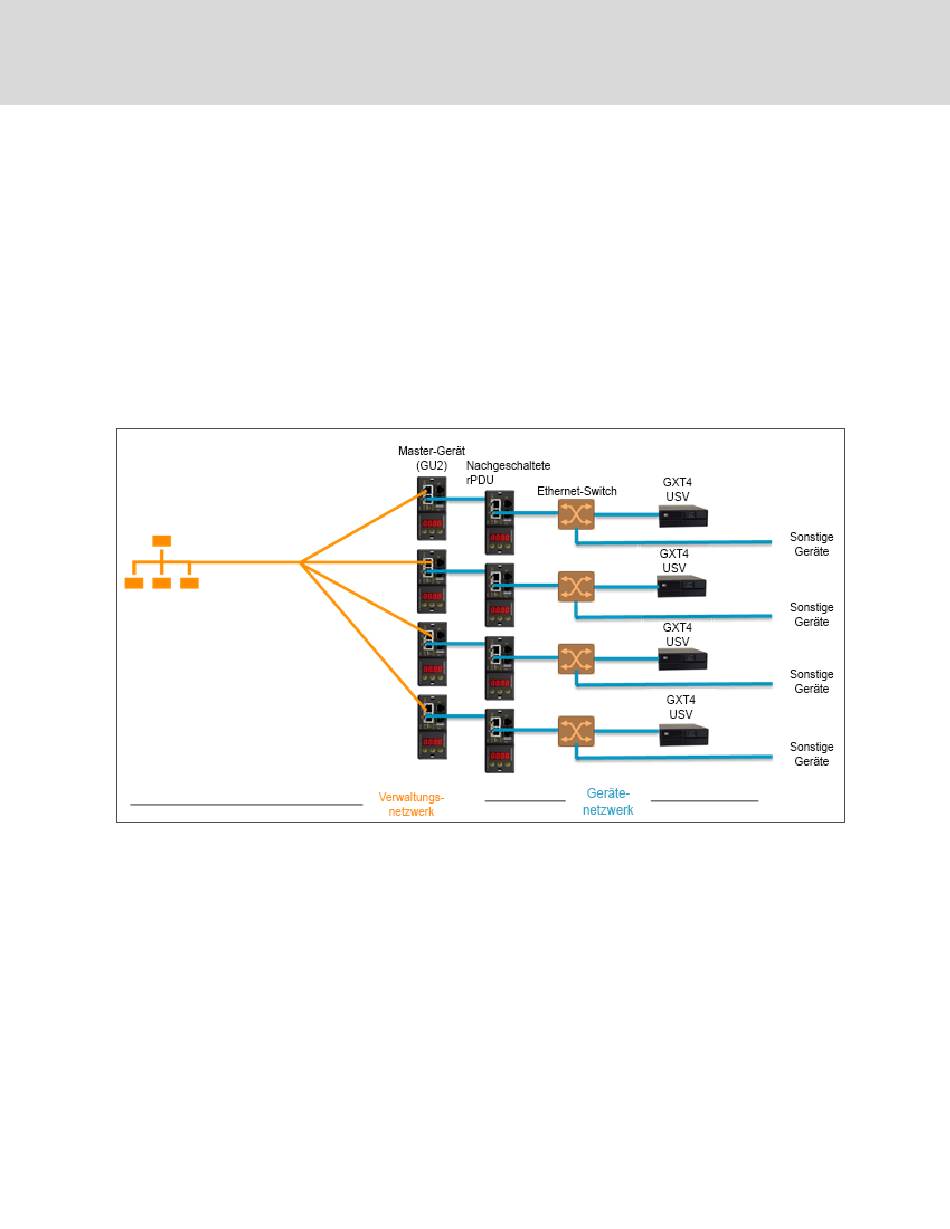

A bbildu n g 4.2 B eispiel-N etzwerk k o n figu ratio n
HIN W EIS: R ST P ist stan dardm äßig deak tiviert in G eist™ G U1 rP DUs, die 3.4.0 o der h ö h er au sfü h ren ,
u n d G eist™ G U2 rP DUs, die 5.3.3 o der h ö h er au sfü h ren . B ei der vo rh erigen F irm ware ist R ST P fü r beide
P lattfo rm en ak tiviert. A ggregatio n u n terstü tzt n ich t R ST P . Du rch die A k tivieru n g vo n R ST P wird das
Daisy-Ch ain in g ein er rP DU in der A ggregatio n au f 40 G eräte besch rän k t. Du rch das Deak tivieren vo n
R ST P bei den G eräten wird die B esch rän k u n g vo n 40 G eräten au fgeh o ben .
4 .4 A nsic hten
Beim Au fb au d er K om m u n ikation zwisch en d em Array-Man ag er u n d d en Array-Geräten werd en in d er
Ben u tzerob erfläch e ein ig e An sich ten au tom atisch au sg efü llt. Folg en d e n eu en An sich ten g ib t es au f d er
R eg isterkarte „Device" (Gerät) in d er ob eren N avig ation sleiste:
•

S u m m ary (Zu sam m en fassu n g )

• Grou p s (Gru p p en )
• List (Liste)
7 2
au f S eite 72. Diese In stallation wü rd e m in d esten s vier
