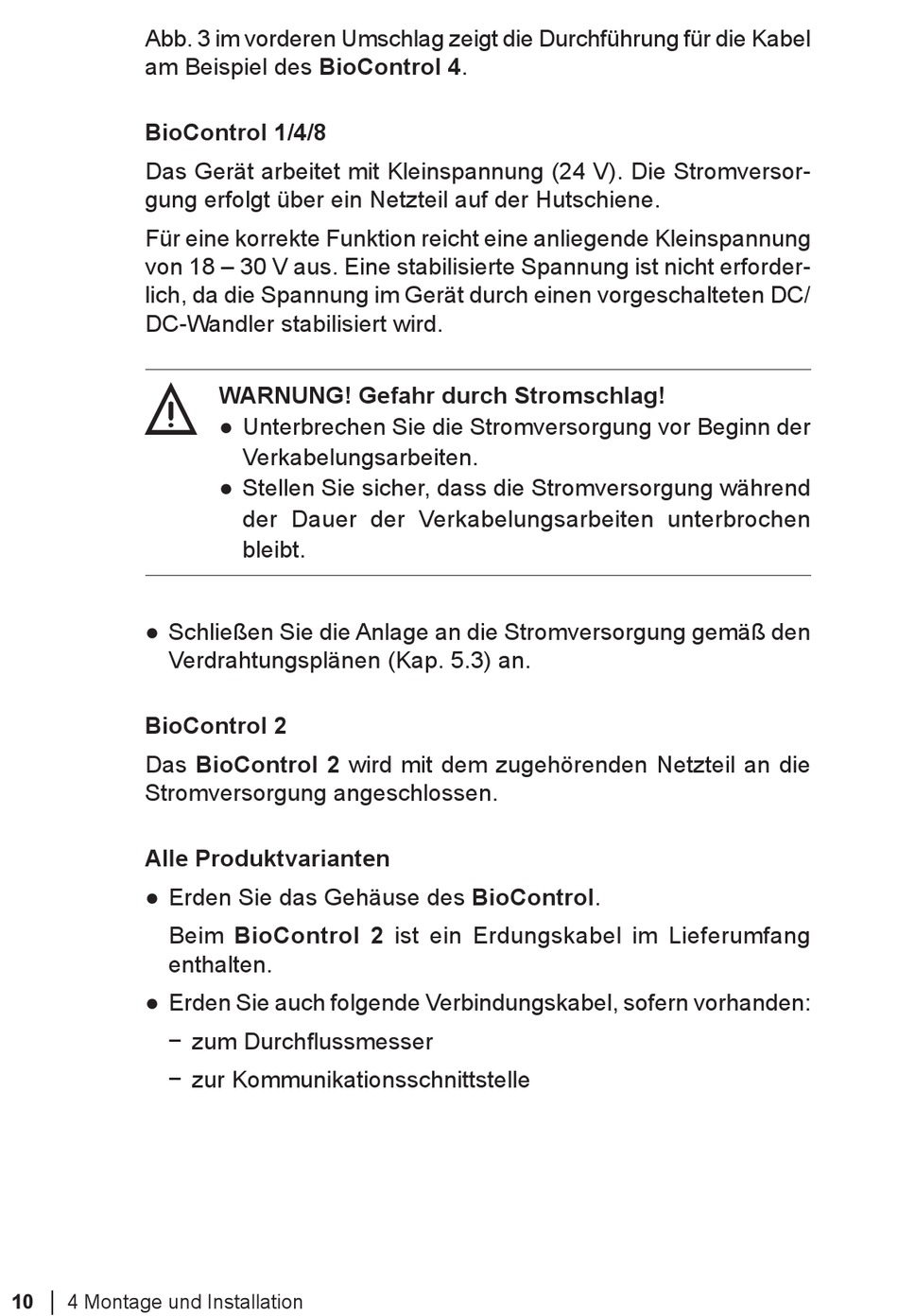

sewerin Multitec BioControl Montage-Und Installationsanleitung Seite 15

Abb. 3 im vorderen Umschlag zeigt die Durchführung für die Kabel
am Beispiel des BioControl 4.
BioControl 1/4/8
Das Gerät arbeitet mit Kleinspannung (24 V). Die Stromversor-
gung erfolgt über ein Netzteil auf der Hutschiene.
Für eine korrekte Funktion reicht eine anliegende Kleinspannung
von 18 – 30 V aus. Eine stabilisierte Spannung ist nicht erforder-
lich, da die Spannung im Gerät durch einen vorgeschalteten DC/
DC-Wandler stabilisiert wird.
A
● Schließen Sie die Anlage an die Stromversorgung gemäß den
Verdrahtungsplänen (Kap. 5.3) an.
BioControl 2
Das BioControl 2 wird mit dem zugehörenden Netzteil an die
Stromversorgung angeschlossen.
Alle Produktvarianten
● Erden Sie das Gehäuse des BioControl.
Beim BioControl 2 ist ein Erdungskabel im Lieferumfang
enthalten.
● Erden Sie auch folgende Verbindungskabel, sofern vorhanden:
− zum Durchflussmesser
− zur Kommunikationsschnittstelle
10 │ 4 Montage und Installation
WARNUNG! Gefahr durch Stromschlag!
● Unterbrechen Sie die Stromversorgung vor Beginn der
Verkabelungsarbeiten.
● Stellen Sie sicher, dass die Stromversorgung während
der Dauer der Verkabelungsarbeiten unterbrochen
bleibt.
