4.2 Montage der Gasschläuche
Für jede geplante Messstelle muss ein Messgasschlauch an-
geschlossen werden. Für alle Messstellen zusammen muss ein
Abgasschlauch angeschlossen werden.
Abb. 3 im vorderen Umschlag zeigt die Gaseingänge und den
Gasausgang am Beispiel des BioControl 4.

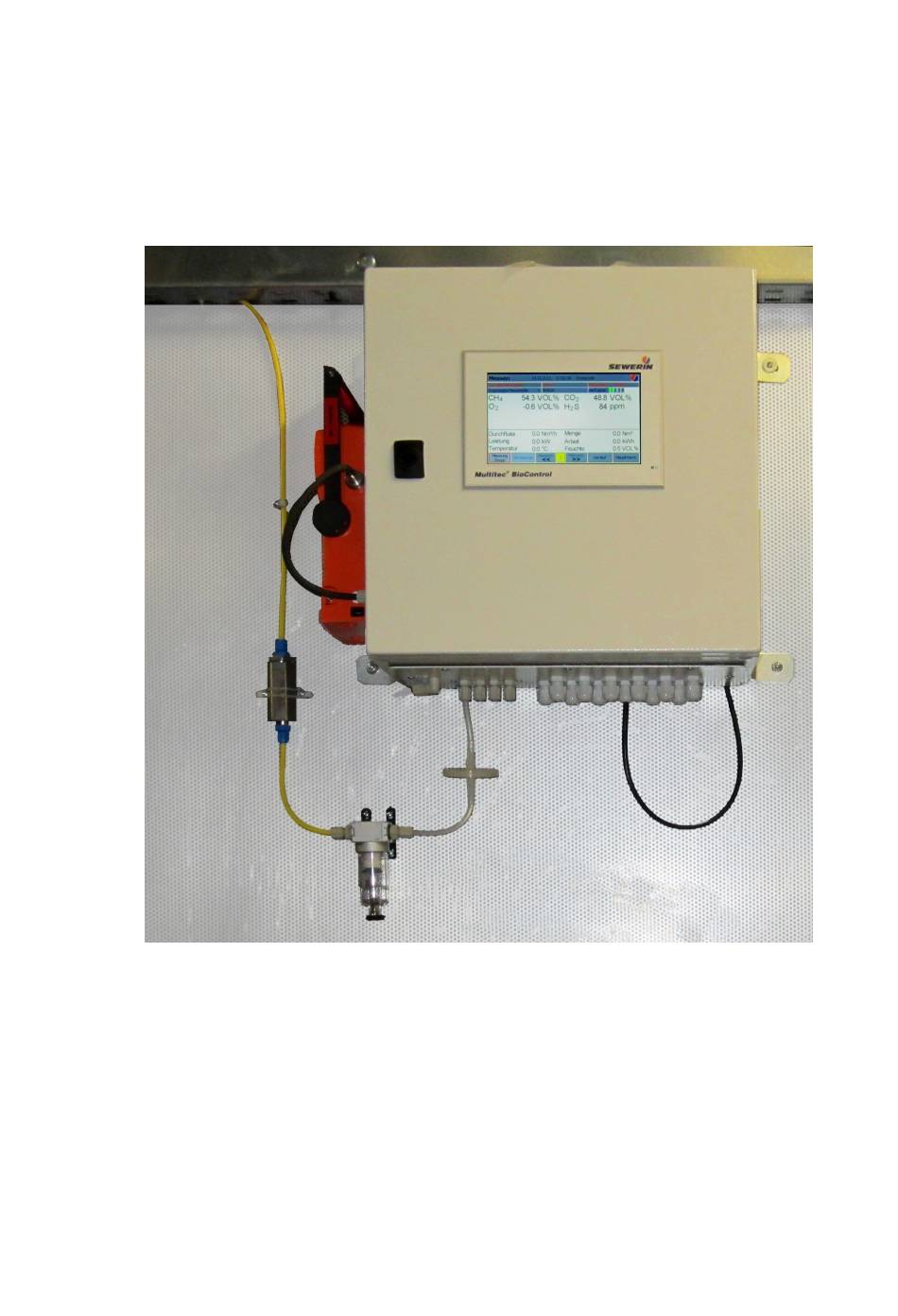

Abb. 4: Beispiel einer Installation – BioControl 4 mit einer angeschlos-
6 │ 4 Montage und Installation
senen Messstelle
Der von links oben kommende Messgasschlauch ist mit einer
Detonationsrohrsicherung, einem Wasserabscheider und einem
hydrophoben Filter versehen (von links). Der transparente Abgas-
schlauch wird hinter dem Gerät nach oben geführt (auf dem Foto
nicht zu erkennen).
