Betriebsanleitung
Dark Knight EP
"A"
"B"
"X"
8

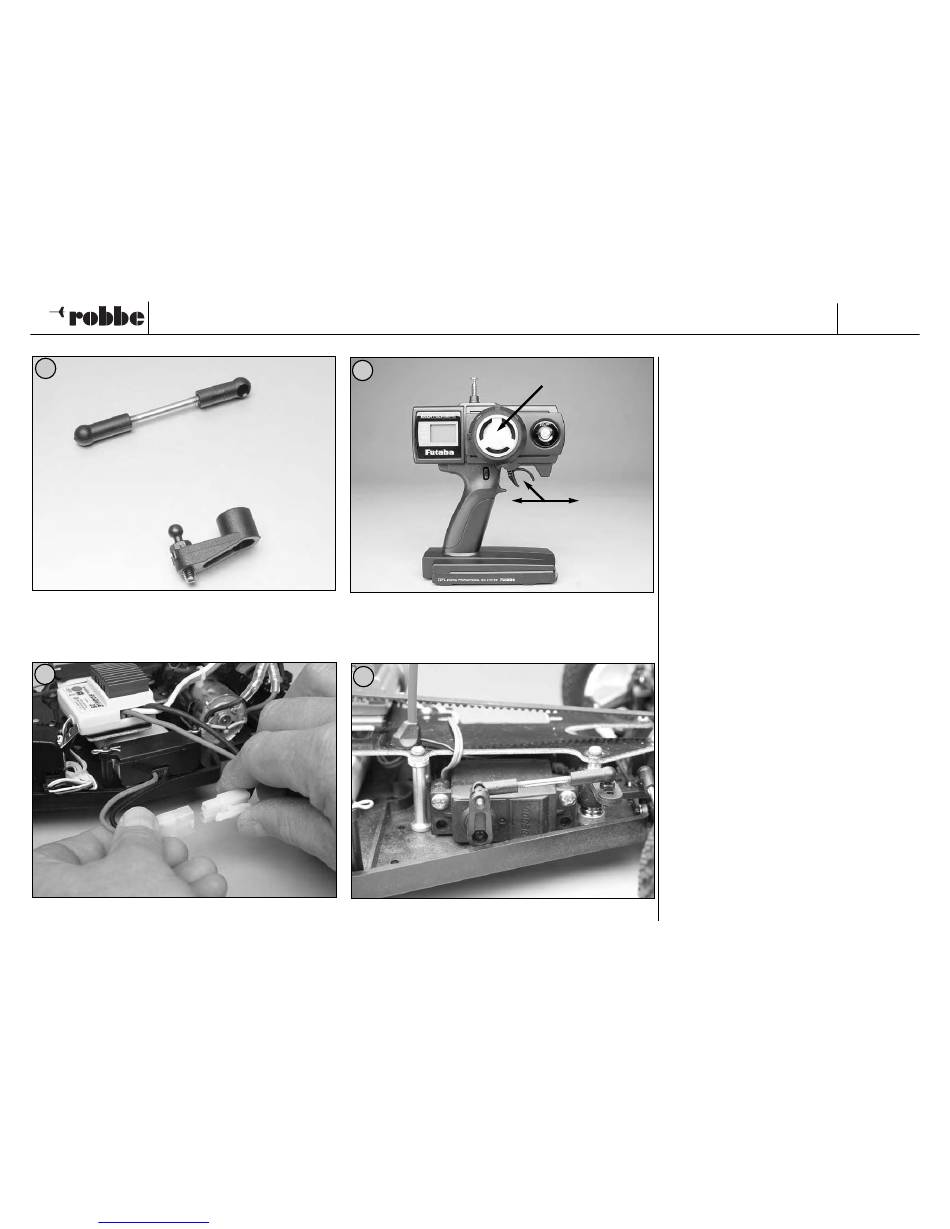

Bild 9
- Die zwei Kugelgelenke auf die M 3 Gewindestange
aufdrehen. Das so gefertigte Lenkgestänge auf eine
Länge von ca. 50 mm einstellen.
- Hinweis: Dem Montagekasten liegen Servohebel mit
verschiedenen Feinverzahnungen bei. Die Hebel für
Futaba Servos sind mit einem "F" gekennzeichnet.
- Den Kugelkopf für die Lenkung in den einarmigen
Servohebel eindrehen.
Bild 10
- Sender einschalten.
Bild 11
- Die
Empfangsanlage
durch
Anschließen
Fahrakkus einschalten.
Bild 12
- Lenkservo in Neutralstellung bringen.
- Vorbereiteten Servohebel auf das Lenkgestänge auf-
drücken.
- Zweites Kugelgelenk auf den Kugelkopf des Servo-
Savers aufdrücken.
- Gestänge so einstellen, dass die Vorderräder auf
Geradeauslauf stehen.
- Hebel auf das Servo stecken und mit der
Servohebelschraube sichern.
No.
2036
