Avanit S2X Bedienungsanleitung
Digitaler satelliten receiver
Verwandte Anleitungen für Avanit S2X
Inhaltszusammenfassung für Avanit S2X

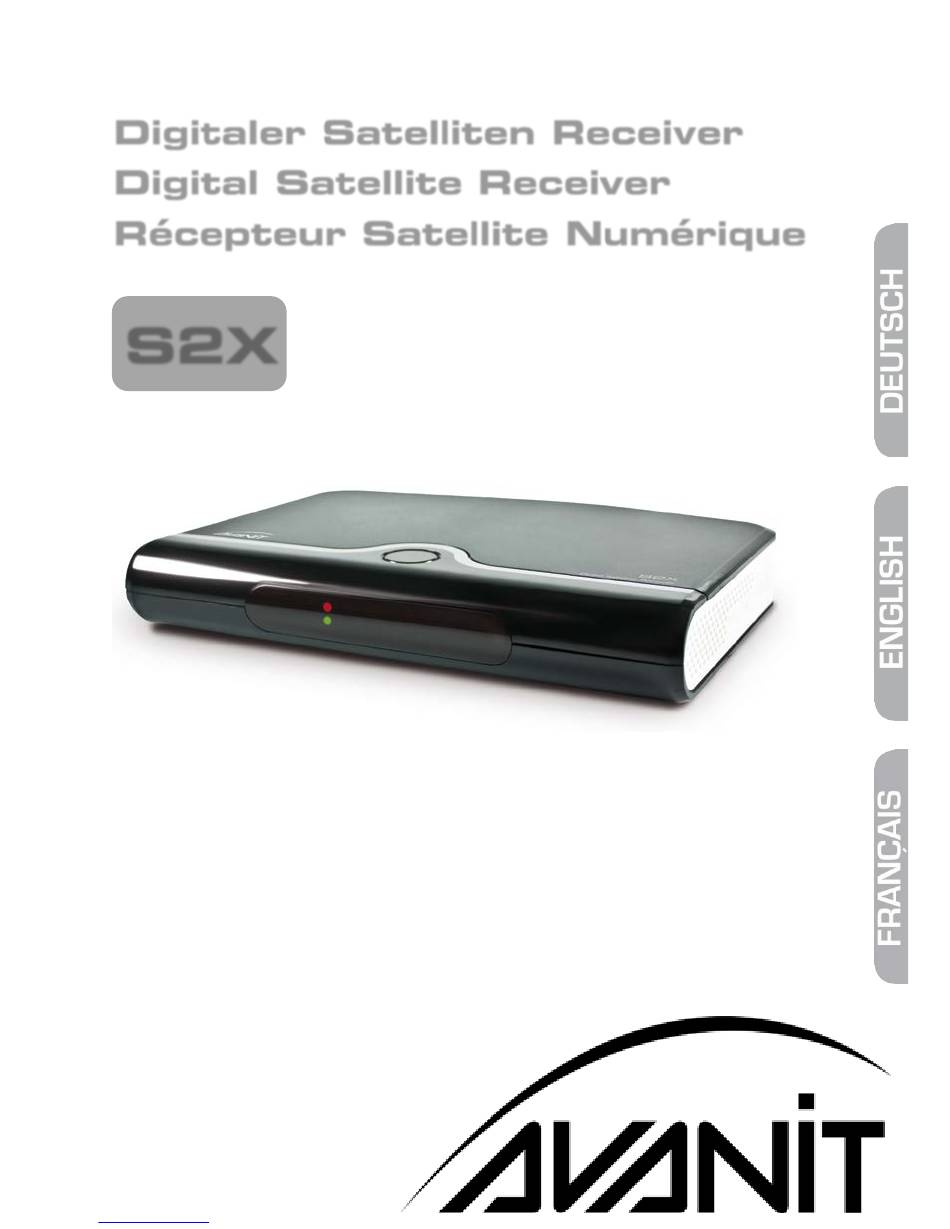

- Seite 1 Digitaler Satelliten Receiver Digital Satellite Receiver Récepteur Satellite Numérique Bedienungsanleitung User Manual Mode d’emploi Version 23.02.2012 Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Vorwort Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für den digitalen Satelliten-Receiver AVANIT S2X entschieden haben. Lesen Sie die Bedienungsanleitung des AVANIT S2X sorgfältig durch, bevor Sie diesen Receiver in Betrieb nehmen. Diese Bedienungsanleitung hilft Ihnen beim •...
-
Seite 3: Inhaltsverzeichnis
Spannungsversorgung herstellen ............15 Receiver in Betrieb nehmen ..............16 Einschalten ....................... 16 Erstinbetriebnahme ..................16 7.2.1 Sprache ......................16 7.2.2 Receiver Automatik Programmierungs- System (RAPS) ....16 7.2.3 Wie funktioniert RAPS? ................16 AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... - Seite 4 Seitenverhältnis ....................22 11.2.3 Video-Ausgabe ....................22 11.3 Lokale Zeiteinstellungen ................23 11.4 Timereinstellung ..................... 23 11.5 Kindersicherung ....................23 11.5.1 Menü Sperren ....................23 11.5.2 PIN ........................23 11.5.3 Neues Passwort ....................23 AVANIT S2X Downloaded from www.Manualslib.com manuals search engine...
- Seite 5 14.5 Programme finden ..................26 14.6 Zoom-Funktion ....................27 14.7 Videotext/ Untertitel ..................27 14.8 Pause ........................27 14.9 Audiofunktion....................27 14.10 Timer ........................27 14.11 Sleep-Timer...................... 28 14.12 Programm-Informationen ................28 AVANIT S2X Downloaded from www.Manualslib.com manuals search engine...
- Seite 6 Anschlüsse ......................32 20.8 Temperatur ....................... 32 20.9 Abmessungen und Gewicht ............... 32 21 Hersteller ....................33 22 Garantie ....................33 23 Konformitätserklärung ................34 23.1 Proper handling of batteries ............... 40 AVANIT S2X Downloaded from www.Manualslib.com manuals search engine...
-
Seite 7: Sicherheitshinweise
• Batterien dürfen nicht in die Hände von Kindern gelangen. • Auslaufende Batterien verursachen Schaden an Umwelt und Fernbedienung. Batterien entsprechend der geltenden gesetzlichen Bestimmungen entsorgen (s. Kap. Entsorgung, Seite 30). AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... -
Seite 8: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Der digitale Satelliten-Receiver AVANIT S2X dient dem Empfang von digitalen Satelliten-Programmen im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Es wird keine Haftung für Schäden übernommen, die durch nicht bestimmungsgemäßen Gebrauch entstehen. -
Seite 9: Anschluss An Ein Unikabel-System
Empfangsanlage, bzw. deren Komponenten entsprechend vorbereitet wurden, d.h. wenn ein funktionsfähiges Unikabel- System vorhanden ist. Der digitale Satelliten Receiver S2X ermöglicht es, anstelle der verschiedenen LNB-Frequenzen den Empfangsmodus auf den Unikabel-Standard umzustellen. Damit ist es möglich, je nach Anlagentyp bis zu acht Receiver unabhängig voneinander an nur eine Stammleitung anzuschließen. -
Seite 10: Einstellen Der Zf-Kanäle Und Frequenzen
Frequenz sofort aus. Taste drücken Die Einstellungen werden gespeichert. Sie befinden sich wieder im "Installationsmenü" Noch zwei Mal die Taste drücken. Der Receiver ist empfangsbereit und im Normalmodus. AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... -
Seite 11: Geräteübersicht
Ausgang ein Videosignal zur Verfügung steht. Standby-LED, leuchtet rot, wenn der Receiver im Standby-Modus ist. Anschluss des Satellitenantennenkabels SCART-Anschluss TV-Gerät Digitaler Audio-Ausgang SPDIF Serielle Schnittstelle RS232 Netzanschluss 175 - 250 V ~, 50/60 Hz AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... -
Seite 12: Fernbedienung
• Benötigte Batterien: 2 x AAA • Bei längerer Nichtbenutzung können Batterien auslaufen. Batterien aus der Fernbedienung entfernen, wenn diese für längere Zeit (> 1,5 Jahre) nicht benutzt wird. • Bei einem Batteriewechsel immer alle Batterien austauschen. AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... -
Seite 13: Tastenbelegung Der Fernbedienung
Geräteübersicht 5.2.3 Tastenbelegung der Fernbedienung AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... - Seite 14 Menü bzw. Menüpunkt verlassen Im Menü seitenweise nach oben blättern Bildausschnitts vergrößern Im Menü seitenweise nach unten blättern Audio-Modus ändern Darstellen mehrerer Programme auf dem Bildschirm (Multi-Picture) Informationen zum aktuellen Programm anzeigen AVANIT S2X Downloaded from www.Manualslib.com manuals search engine...
-
Seite 15: Anschluss
Wenn Ihre Keimkinoanlage digitale Audio-Daten SPDIF verarbeiten kann: Heimkinoanlage und Receiver mit einem entsprechenden Cinch-Kabel verbinden. Spannungsversorgung herstellen Wenn alle Geräte ordnungsgemäß mit dem Receiver verbunden sind: Netzstecker in Steckdose stecken. AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... -
Seite 16: Receiver In Betrieb Nehmen
Schalten Sie den Receiver mit der -Taste über die Fernbedienung ein. Erstinbetriebnahme Bei der Erstinstallation Ihres AVANIT S2X kann es bis zu einer Minute dauern, bis nach dem ersten Einstecken des Netzsteckers das erste Menüfenster (Sprachauswahl) erscheint. War der Receiver bereits einmal am Netz, dauert es vom Einstecken des Netzsteckers bis zum ersten Menüfenster nur... -
Seite 17: Satelliten Auswählen / Installationshilfe
Falls Ihre Antenne zu ungenau oder noch nicht eingestellt ist Ist die Antenne zu ungenau oder gar nicht auf Astra 19,2° Ost eingestellt, dann wird vom S2X automatisch ein Installationsassistent gestartet. Auf Ihrem Fernseher wird dazu mit einem Balken die Signalstärke der Antenne angezeigt. -
Seite 18: Programmtabellen-Updates
Nach erfolgtem Download werden Ihnen alle Änderungen in einer Liste angezeigt. Sie können in dieser Liste mit den Tasten P+ und P- navigieren. Mit Drücken der OK Taste werden die Änderungen gespeichert. AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... -
Seite 19: Einstellungen
OK/LIST im Menü drücken um Menüpunkt auszuwählen bzw. um eingestellten Wert zu bestätigen. Gerade aktive Menüpunkte werden farblich hervorgehoben. In den verschiedenen Menüs wird am unteren Bildschirmrand nochmals erklärt, welche Tasten welche Funktionen haben. AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... -
Seite 20: Programme Bearbeiten
Mit der roten Taste "FIND" kann nun die Kanalliste neu sortiert werden. Mit der grünen Taste "ZOOM" kann das Programm umbenannt werden. Mit der blauen Taste "AUDIO" kann das Programm gelöscht werden. AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... -
Seite 21: Alle Löschen
Im Menü "Einzelsatellitensuche" können Sie einzelne Satelliten nach empfangbaren Programmen durchsuchen. Im Menü "Komplett Satellitensuche" können Sie alle empfangenen Satelliten nach empfangbaren Programmen durchsuchen. Im Menü "TP-Liste" können Sie gezielt einzelne Transponder nach Programmen durchsuchen. AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... -
Seite 22: Systemeinstellungen
PAL ist der TV-Standard in Europa. 11.2.2 Seitenverhältnis Hier können Sie auswählen in welchem Seitenverhältnis das TV-Bild an den Fernseher übertragen werden soll. 11.2.3 Video-Ausgabe Hier können Sie auswählen, in welchem Format die Video-Daten ausgegeben werden sollen. AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... -
Seite 23: Lokale Zeiteinstellungen
Hier können Sie einstellen, ob der Zugriff auf die Einstellungs-Menüs durch ein Passwort geschützt werden soll. 11.5.2 PIN Hier können Sie einstellen, ob bestimmte Programme (s. TV-Programmliste) durch ein Passwort geschützt werden sollen. 11.5.3 Neues Passwort Hier können Sie ein neues Passwort vergeben. AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... -
Seite 24: Osd Einstellung
Bildschirm dargestellt bekommen. 11.8.4 Tonsignal Hier können Sie einstellen, ob Ihr Fernsehgerät einen Signalton abspielen soll, während Sie sich im Menü "Antenneneinstellungen" befinden. Die Signaltonfolge wird bei besserem Signal schneller, bei schlechterem Signal langsamer. AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... -
Seite 25: Zubehör
Programm auf dem dritten Kanal. Weitere Informationen finden Sie unter www.raps.tv In diesem Menü können Sie Ihre RAPS-Liste aktualisieren und Ihre RAPS- Einstellungen konfigurieren. 13 Spiele In diesem Menü befinden sich einige Spiele. AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... -
Seite 26: Bedienung
Feld "OK" auswählen und mit der OK-Taste bestätigen Sie können hier auch Fernsehkanäle nach verschiedenen Genres (z.B. Nachrichten) geordnet anzeigen lassen und dann auswählen. Es werden alle Sender angezeigt, die mit der von ihnen eingegebenen Buchstabenfolge beginnen. AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... -
Seite 27: Zoom-Funktion
Menü „Systemeinstellungen“ öffnen. Untermenü „Timereinstellung“ öffnen. In diesem Menü können Sie Timerereignisse einfügen, bearbeiten oder löschen. Timerereignisse sind von Ihnen programmierte Zeiten, zu denen Ihr Fernsehgerät auf einen vorbestimmten Kanal springt. AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... -
Seite 28: Sleep-Timer
Ist dies nicht der Fall, wird über Satellit die aktuelle Softwareversion heruntergeladen und auf den Receiver aufgespielt. Es besteht außerdem die Möglichkeit, über RS232 eine aktuelle Software aufzuspielen. Die entsprechende Update-Datei finden Sie im Supportbereich auf der Internetseite www.avanit.tv AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... -
Seite 29: Reinigen
Receiver einzuschalten. Receiver leuchtet. Kein Ton oder Bild. Kein oder nur ein schwaches Prüfen Sie die Kabelverbindungen Signal. zum Receiver und vom Receiver zu den angeschlossenen Geräten und befestigen Sie sie nötigenfalls. AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... -
Seite 30: Entsorgung
Receiver und die Batterien keinesfalls in den normalen Hausmüll werfen. Erkundigen Sie sich bei Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Geräts. Geben Sie verbrauchte Batterien bei einer Sammelstelle ab. AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... -
Seite 31: Technische Daten
2 MS/s bis 45 MS/s SCPC- und MCPC-fähig 20.3 Systemressourcen Prozessor 216 MHz SDRAM 16 MByte FLASH 4 MByte 20.4 Video-Dekoder Videoauflösung (Videoformat) 720 x 576, 720 x 480 Bildschirmformat 4:3, 16:9 AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... -
Seite 32: Fernbedienung
1x Cinch-Buchse (RCA) 20.8 Temperatur Betriebstemperatur 0° C bis +40° C Lagerungstemperatur -40° C bis +65° C 20.9 Abmessungen und Gewicht Breite 210 mm Höhe 30 mm Tiefe 150 mm Gewicht ca. 0,7 kg AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... -
Seite 33: Hersteller
+49 (0) 7724 94783-54 Telefax: +49 (0) 7724 94783-33 E-Mail: info@avanit.tv Internet: www.avanit.tv 22 Garantie Die Gewährleistung für den digitalen Satelliten-Receiver AVANIT S2X der smart electronic GmbH entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... -
Seite 34: Konformitätserklärung
− EN 60 335-1 − EN 60 335-2-15 • Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG − EN 55 013:2001 − EN 55 020 − EN 61 000-3-2:2000 − EN 61 000-3-3:1995+A1:2001 − EN 61 938 AVANIT S2X Downloaded from www.Manualslib.com manuals search engine... - Seite 96 Doc-ID 12022301 Downloaded from www.Manualslib.com manuals search engine...
