Inhaltszusammenfassung für Avanit S1X

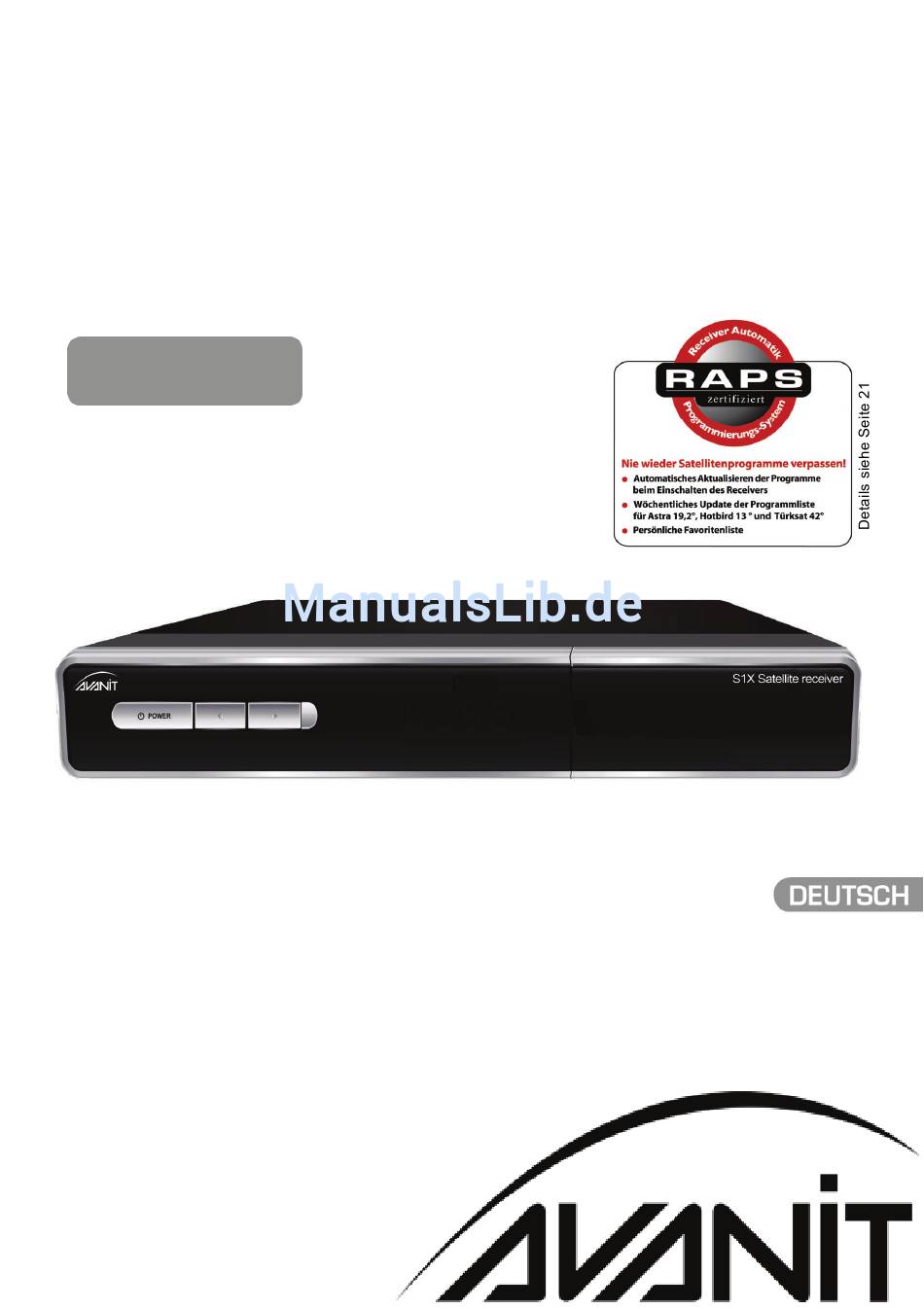

- Seite 1 Digitaler Satelliten Receiver Bedienungsanleitung Version: 18.08.2008...
- Seite 2 Vorwort Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für den digitalen Satelliten-Receiver AVANIT S1X entschieden haben. Bitte lesen Sie die Bedienungsanleitung des AVANIT S1X sorgfältig durch, bevor sie diesen Receiver in Betrieb nehmen. Diese Bedienungsanleitung hilft Ihnen beim •...
-
Seite 3: Inhaltsverzeichnis
Was ist RAPS?....................17 RAPS automatisch installieren oder aktualisieren .......... 18 Lokalen TV-Sender einstellen ................. 22 Erotikprogramme erlauben................23 Hauptmenü..................... 24 PIN ........................24 Installation ..................... 25 Antenneneinstellungen..................26 Automatischer Suchlauf .................. 27 Manueller Suchlauf ..................28 Datenübertragung ................... 29 AVANIT S1X... - Seite 4 Receiver ein- und ausschalten................ 48 Lautstärke ändern ................... 48 Programme umschalten .................. 48 Videotext ......................48 Elektronische Programmzeitschrift..............49 Favoriten-Liste ....................49 Programme finden................... 50 Zoom-Funktion ....................51 Satelliten-Übersicht ..................51 Sleep-Timer..................... 51 Programm-Informationen ................52 Pause-Funktion ....................52 Ton abschalten....................52 AVANIT S1X...
- Seite 5 Inhaltsverzeichnis Reinigen ......................53 Außerbetriebnahme des Receivers ............. 53 Störungsbehebung ..................54 Entsorgung ....................55 Technische Daten ..................56 Hersteller......................58 Garantie......................58 Konformitätserklärung ................. 58 AVANIT S1X...
-
Seite 6: Sicherheitshinweise
• Berühren Sie das Netzkabel nicht mit feuchten Händen. Es besteht sonst die Gefahr eines Stromschlags. • Wenn das Netzkabel beschädigt ist, müssen Sie den Receiver von Fachpersonal reparieren lassen, bevor Sie ihn erneut verwenden. Es besteht sonst die Gefahr eines Stromschlags. AVANIT S1X... -
Seite 7: Der Richtige Standort
• Batterien dürfen nicht in die Hände von Kindern gelangen. • Auslaufende Batterien können Schäden Fernbedienung verursachen. Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals in den normalen Hausmüll (siehe auch Kapitel Entsorgung auf Seite 55). AVANIT S1X... -
Seite 8: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Der digitale Satelliten-Receiver AVANIT S1X dient dem Empfang von digitalen Satelliten-Programmen im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Beachten Sie alle Informationen dieser Bedienungsanleitung, insbesondere Sicherheitshinweise auf Seite 6. Jede andere Verwendung gilt als nicht bestimmungsgemäß... -
Seite 9: Geräteübersicht
Power-LED, leuchtet grün, wenn der Receiver eingeschaltet ist. Standby-LED, leuchtet rot, wenn der Receiver im Standby-Modus ist. Anschluss des Satellitenantennenkabels Durchschleif-Anschluss des Receivers SCART-Anschluss TV-Gerät Serielle Schnittstelle RS232 Digitaler Audio-Ausgang AC3 Netzanschluss 90 - 240 V ~, 50/60 Hz AVANIT S1X... -
Seite 10: Fernbedienung
Receiver nicht mehr auf alle Befehle reagiert. • Bei längerer Nichtbenutzung können Batterien auslaufen. Batterien aus der Fernbedienung entfernen, wenn diese für längere Zeit (> 1,5 Jahre) nicht benutzt wird. • Bei einem Batteriewechsel immer alle Batterien austauschen. AVANIT S1X... -
Seite 11: Tastenbelegung Der Fernbedienung
Fernbedienung Tastenbelegung der Fernbedienung AVANIT S1X... - Seite 12 Lautstärke + bzw. Menüoption nach rechts Menü bzw. Menüpunkt verlassen Im Menü seitenweise nach oben blättern Bildausschnitts vergrößern Im Menü seitenweise nach unten blättern Audio-Modus ändern Darstellen mehrerer Programme auf dem Bildschirm (Multi-Picture) Informationen zum aktuellen Programm anzeigen AVANIT S1X...
-
Seite 13: Receiver Anschließen
Receiver anschließen Receiver anschließen Achtung! Receiver zuerst mit der Satellitenanlage und allen anderen Geräten verbinden, bevor der Netzstecker in die Steckdose gesteckt wird. Abbildung 4: Anschluss-Schema AVANIT S1X... -
Seite 14: Satellitenantenne Anschließen
Wenn Sie über ein Dolby-Digital-Gerät zur Wiedergabe von Dolby-Digital-Ton (AC3-Ton) verfügen, können Sie es über ein koaxiales Digital-Audiokabel mit dem Receiver verbinden. Schließen Sie dazu das Kabel an die Digital-Audio-Buchse des Receivers Wie Sie das Kabel an das Dolby-Digital-Gerät anschließen, entnehmen Sie der Anleitung dieses Gerätes. AVANIT S1X... -
Seite 15: Receiver In Betrieb Nehmen
Der Receiver wird mit voreingestellten TV- und Radio-Programmen ausgeliefert und kann direkt benutzt werden. Wenn Sie feststellen möchten, ob es neue Programme gibt, aktivieren Sie den Programm-Suchlauf. Lesen Sie dazu die Informationen im Kapitel RAPS automatisch installieren oder aktualisieren auf Seite 18. AVANIT S1X... - Seite 16 Wählen Sie anschließend die Menü-Sprache mit der - oder -Taste aus und bestätigen Sie Ihre Auswahl mit der OK-Taste. Auf dem Bildschirm wird noch mal nachgefragt, ob alle Einstellungen geladen werden sollen. Bestätigen Sie dies mit der OK-Taste AVANIT S1X...
-
Seite 17: Raps
RAPS, dessen Nutzung wir empfehlen, damit Sie immer die aktuellsten Programme empfangen. Über die wichtigen Satellitensysteme Astra 19,2° und Eutelsat Hot Bird 13° Ost und Turksat 42° sind bereits heute mehr als 1.200 Fernseh- und Radioprogramme empfangbar. AVANIT S1X... -
Seite 18: Raps Automatisch Installieren Oder Aktualisieren
RAPS-Liste zu suchen oder nachträgliche Konfigurationsänderungen Ihres RAPS-Systems vorzunehmen. Die RAPS-Liste wird nur übertragen, wenn Sie Astra 19,2° empfangen. Wenn Sie RAPS benutzen, wird nur Ihre Programmliste aktualisiert. Ihnen erstellte Favoritenlisten bleiben dagegen vollständig erhalten. AVANIT S1X... - Seite 19 Wenn Sie RAPS nutzen möchten, wählen Sie mit der - oder -Taste die Option Ja. Drücken Sie die OK-Taste. Der Receiver sucht jetzt nach einer aktuellen RAPS-Liste. Abbildung 7: Automatische Programmierung In der Anzeige können Sie den Fortschritt der Aktualisierung an einem Laufbalken erkennen. AVANIT S1X...
- Seite 20 Bestätigen Sie Ihre Auswahl mit der OK-Taste. Im Feld hinter dem gewählten Satelliten wird jetzt ein Häkchen angezeigt. Wiederholen Sie die vorherigen Schritte für alle gewünschten Satelliten. Abschließend drücken Sie die -Taste, um zum nächsten Schritt zu gelangen. AVANIT S1X...
- Seite 21 RAPS Die eingeblendete Auswahl zeigt Ihnen jetzt die verfügbaren RAPS-Listen an. Abbildung 9: Auswahl der RAPS-Liste Um die für Sie optimale Liste auszuwählen, drücken Sie die - oder -Taste. Bestätigen Sie Ihre Auswahl mit OK-Taste. AVANIT S1X...
-
Seite 22: Lokalen Tv-Sender Einstellen
Je nach Art des benutzen Receivers und der Eingabe auf den Folgeseiten kann es sein, dass einige der nachfolgend beschriebenen Menüpunkte nicht angezeigt werden. Führen Sie in jedem Fall alle Einstellungen zu Ende aus. Nur dann ist RAPS vollständig konfiguriert. AVANIT S1X... -
Seite 23: Erotikprogramme Erlauben
RAPS Erotikprogramme erlauben Als nächstes erscheint eine Abfrage, ob Sie Programme mit Erotikinhalten sehen wollen. Wählen Sie mit der - oder -Taste die gewünschte Option Ja oder Nein. Abbildung 11: Jugendschutz Bestätigen Sie Ihre Auswahl mit der OK-Taste. AVANIT S1X... -
Seite 24: Hauptmenü
Menüpunkte müssen Sie eine PIN eingeben. Im Lieferzustand ist die PIN 0000 voreingestellt. Sie können die PIN jederzeit ändern (siehe Kapitel Kindersicherung auf Seite 42). Um in das Hauptmenü zu gelangen, drücken sie die MENU-Taste Abbildung 12: Hauptmenü AVANIT S1X... -
Seite 25: Installation
Installation Installation Im Installationsmenü können Sie folgende Einstellungen vornehmen: Abbildung 13: Installationsmenü AVANIT S1X... -
Seite 26: Antenneneinstellungen
Wählen Sie hier die LNB-Versorgungsspannung aus LNB Frequenz Wählen Sie hier die LNB-Frequenz aus 22kHz Einstellung auf "Auto" belassen 0/12V Einstellung auf "Aus" belassen DiSEq1.0 DiSEq1.0 aktivieren/deaktivieren DiSEq1.1 DiSEq1.1 aktivieren/deaktivieren Motor Wählen Sie hier aus, wie Sie den Motor ansteuern möchten AVANIT S1X... -
Seite 27: Automatischer Suchlauf
Installation Automatischer Suchlauf Abbildung 15: Automatischer Suchlauf Wählen Sie zunächst den/die Satelliten aus, dessen/deren Programme Sie suchen möchten. Folgende Suchmodi stehen zur Verfügung: • Alle Kanäle suchen • FTA Kanäle suchen (frei empfangbare Kanäle) • Blind Scan AVANIT S1X... -
Seite 28: Manueller Suchlauf
Installation Manueller Suchlauf Abbildung 16: Manueller Suchlauf Wählen Sie mit den -Tasten sowie mit den -Tasten die verschiedenen Einstellungen aus. Starten Sie die Suche durch drücken der OK-Taste. AVANIT S1X... -
Seite 29: Datenübertragung
• Sie benötigen die aktuelle Software von der Internetseite www.wela- electronic.de • PC und Receiver müssen mittel RS232-Kabel verbunden sein Datenübertragung Box-to-Box • Sie benötigen einen zweiten Receiver AVANIT S1X mit aktueller Software. • Receiver und Receiver müssen mittel RS232-Kabel verbunden sein. Abbildung 17: Datenübertragung Firmware übertragen Die aktuelle Firmware wird übertragen. -
Seite 30: Werkseinstellung
Installation Werkseinstellung Abbildung 18: Werkseinstellung Folgende Resetmodi stehen zur Verfügung: • Alles löschen • Kanalliste zurücksetzen • Nur Radioliste • Nur kodierte Kanäle AVANIT S1X... -
Seite 31: Usals Einstellungen
Installation USALS Einstellungen Abbildung 19: USALS-Einstellungen Folgende Einstellmöglichkeiten stehen zur Verfügung: • Längengrad Winkel • Längengrad Richtung • Breitengrad Winkel • Breitengrad Richtung • Drehgeschwindigkeit AVANIT S1X... -
Seite 32: Satellitenupdate
Installation Satellitenupdate Abbildung 20: Satellitenupdate Aktuell empfangenen Satelliten auswählen Transponder auswählen. Mit der OK-Taste bestätigen. Es wird geprüft ob eine aktuellere version der Software vorliegt. Ggf. wird diese dann direkt vom Satelliten empfangen AVANIT S1X... -
Seite 33: Programme Bearbeiten
Programme bearbeiten Programme bearbeiten In diesem Menü können Sie folgende Einstellungen vornehmen: Abbildung 21: Programme bearbeiten AVANIT S1X... -
Seite 34: Favoriten Bearbeiten
Programme bearbeiten Favoriten bearbeiten Abbildung 22: Favoriten bearbeiten Wählen Sie mit den -Tasten das entsprechende Programm aus Wählen Sie mit den -Tasten die entsprechende Favoritenliste aus. Aktivieren bzw. deaktivierten Sie das Programm durch drücken der OK- Taste. AVANIT S1X... -
Seite 35: Kanäle Bearbeiten
Programme bearbeiten Kanäle bearbeiten Abbildung 23: Kanäle bearbeiten Folgende Einstellmöglichkeiten stehen zur Verfügung: • Kanal sperren (bzw. entsperren) • Kanal löschen • Kanal bewegen • Kanal umbenennen AVANIT S1X... -
Seite 36: Satellit Entfernen
Programme bearbeiten Satellit entfernen Abbildung 24: Satellit entfernen In diesem Menü können Sie einzelne Satelliten aus der Empfangsliste entfernen. AVANIT S1X... -
Seite 37: Kanäle Sortieren
Programme bearbeiten Kanäle sortieren Abbildung 25: Kanäle sortieren Folgende Einstellmöglichkeiten stehen zur Verfügung: • FTA -> CAS (d.h. zuerst frei Empfangbare Kanäle, dann verschlüsselte Kanäle) • Satellit • Transponder • Alphabetisch • Original Channel List. AVANIT S1X... -
Seite 38: Transponderliste Bearbeiten
Programme bearbeiten Transponderliste bearbeiten Abbildung 26: Transponderliste bearbeiten Folgende Einstellmöglichkeiten stehen zur Verfügung: • Transponder Löschen • Transponder Ändern • Neuen Transponder anlegen AVANIT S1X... -
Seite 39: Empfängereinstellungen
Empfängereinstellungen Empfängereinstellungen In diesem Menü können Sie folgende Einstellungen vornehmen: Abbildung 27: Empfängereinstellungen AVANIT S1X... -
Seite 40: Tv-Einstellungen
Empfängereinstellungen TV-Einstellungen Abbildung 28: TV-Einstellungen Folgende Einstellmöglichkeiten stehen zur Verfügung: • TV-Type (PAL ist der TV-Standard in Europa) • TV-Format • Scart-Ausgang AVANIT S1X... -
Seite 41: Rf-Einstellungen
Empfängereinstellungen RF-Einstellungen Abbildung 29: RF-Einstellungen Folgende Einstellmöglichkeiten stehen zur Verfügung: • RF Norm • RF Kanal AVANIT S1X... -
Seite 42: Kindersicherung
Empfängereinstellungen Kindersicherung Abbildung 30: Kindersicherung Folgende Einstellmöglichkeiten stehen zur Verfügung: • Passwort ändern • Passwortsperre • Installationssperre • Systemsperre AVANIT S1X... -
Seite 43: Sprache
Empfängereinstellungen Sprache Abbildung 31: Sprache Folgende Einstellmöglichkeiten stehen zur Verfügung: • Menüsprache ändern • Audiosprache ändern • Audiosprache 2 ändern AVANIT S1X... -
Seite 44: Andere Einstellungen
Empfängereinstellungen Andere Einstellungen Abbildung 32: Andere Einstellungen Folgende Einstellmöglichkeiten stehen zur Verfügung: • TXT Transparenz • OSD-Zeit • Menu Farbe AVANIT S1X... -
Seite 45: Zeiteinstellungen
Empfängereinstellungen Zeiteinstellungen Abbildung 33: Zeiteinstellungen Zeiteinstellung • Zeitmodus • Zeitzone • Sommerzeit Timer Einstellung Hier werden gespeicherte Ereignisse angezeigt und können geändert werden. AVANIT S1X... -
Seite 46: Stb Information
STB Information STB Information In diesem Menü werden Ihnen folgende Daten angezeigt: • Software-Version • Loader-Version • Receiver-Modell Abbildung 34: STB Information AVANIT S1X... -
Seite 47: Raps-System
RAPS-System RAPS-System Abbildung 35: RAPS-System Folgende Einstellmöglichkeiten stehen zur Verfügung: • RAPS-Scan aktivieren/deaktivieren • RAPS Modus (konfigurieren/aktualisieren) • Start (RAPS starten) • RAPS Update AVANIT S1X... -
Seite 48: Bedienung Über Die Fernbedienung
Drücken Sie die - oder die -Taste, um Programme in auf- oder absteigender Reihenfolge aus dem Programmspeicher aufzurufen. Videotext Abbildung 36: Videotext (Teletext) Der Videotext bietet Ihnen Nachrichten und Programminformationen. Um den Videotext aufzurufen/zu beenden, drücken Sie die TXT-Taste. AVANIT S1X... -
Seite 49: Elektronische Programmzeitschrift
Um die elektronische Programmzeitschrift zu beenden, drücken Sie die EPG-Taste. Favoriten-Liste Drücken Sie die FAV-Taste, um eine Liste mit Ihren Lieblingssendern (TV oder Radio) aufrufen. Haben Sie keine Lieblingssender eingegeben, wird keine Favoritenliste angezeigt. Es erscheint stattdessen die Meldung "No FAV Channels". AVANIT S1X... -
Seite 50: Programme Finden
Bedienung über die Fernbedienung Programme finden Damit Sie nicht den gesamten Programmspeicher nach einem bestimmten Programm durchsuchen müssen, bietet Ihnen der AVANIT S1X folgende Mäglichkeit. Abbildung 38: Sender finden Drücken Sie die rote FIND-Taste, um das Menü für die Sendersuche aufzurufen. -
Seite 51: Zoom-Funktion
Abbildung 39: Übersicht über die programmierten Satelliten Drücken Sie die SAT-Taste, um eine Übersicht der programmierten Satelliten aufzurufen. Sleep-Timer Drücken Sie die SLEEP-Taste, um den Schlaf-Timer aufzurufen. Drücken Sie die -Taste so oft, bis die gewünschte Zeitdauer erscheint. Bestätigen Sie mit OK. AVANIT S1X... -
Seite 52: Programm-Informationen
Ein- und Ausschalten des Receivers über den Netzschalter Um den Receiver vollständig vom Stromnetz zu trennen, schalten Sie den Receiver am Netzschalter auf der Geräterückseite aus (Stellung 0). Dies empfiehlt sich vor allem, wenn Sie das Gerät längere Zeit nicht benutzen. AVANIT S1X... -
Seite 53: Reinigen
Nehmen Sie die Batterien aus der Fernbedienung. Verpacken Sie den Receiver, die Kabel und die Fernbedienung in der Originalverpackung. Lagern Sie den Receiver und alle Zubehörteile an einem trockenen und staubfreien Ort. Schützen Sie den Receiver vor Frost. AVANIT S1X... -
Seite 54: Störungsbehebung
Die Fernbedienung ist Richten Sie die Fernbedienung falsch ausgerichtet. auf die Vorderseite des Receivers und stellen Sie sicher, dass nichts zwischen Fernbedienung und Receiver steht. Sollte sich eine Fehlfunktion trotzdem nicht beseitigen lassen, wenden Sie sich bitte an Ihren Fachhändler. AVANIT S1X... -
Seite 55: Entsorgung
Ihrer örtlichen kommunalen Sammelstelle (Recycling-Hof). Durch Ihren Beitrag zur Entsorgung dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Helfen Sie mit, die Umwelt zu erhalten, in der wir leben! AVANIT S1X... -
Seite 56: Technische Daten
720 x 576 (PAL), 720 x 480 (NTSC) Bildschirmformat 4:3, 16:9 Modulator (optional) RF-Anschlüsse 75Ω IEC 169-2, Male / Female RF-Frequenz 470 MHz – 860 MHz Ausgangskanal Kanal 21 – 69 Vorprogrammierter Ausgangskanal Kanal 38 Fernbedienung Reichweite bis 7 m Batterien 2x Typ AAA AVANIT S1X... - Seite 57 RGB, CVBS, Audio Digitaler Audio-Ausgang (AC3) 1 x RCA Cinch koaxial Temperatur Betriebstemperatur 0° C bis +40° C Lagerungstemperatur -40° C bis +65° C Abmessungen und Gewicht Breite 280 mm Höhe 55 mm Tiefe 235 mm Gewicht ca. 2 kg AVANIT S1X...
-
Seite 58: Hersteller
E-Mail: info@wela-electronic.de Internet: www.wela-electronic.de Garantie Die Gewährleistung für den digitalen Satelliten-Receiver AVANIT S1X der WELA electronic GmbH entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Konformitätserklärung Die WELA electronic GmbH, Industriestraße 29, 78112 St. Georgen, Deutschland erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen: •...
