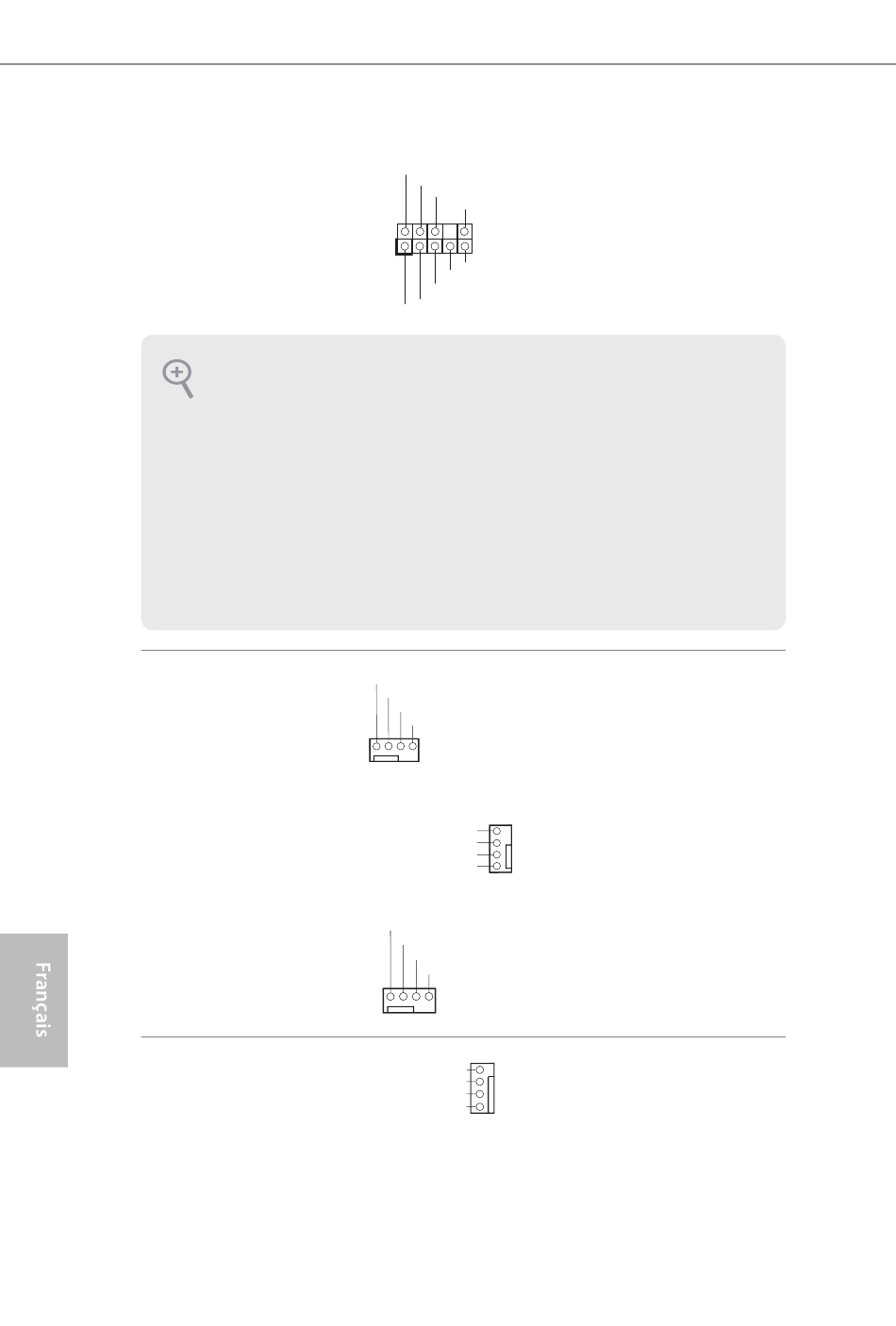

Embase audio du panneau
frontal
(HD_AUDIO1 à 9 broches)
(voir p.1, No. 28)
1. L' a udio haute définition prend en charge la technologie Jack Sensing (détection de la fiche),
mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner
correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel
du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l' e mbase audio du panneau
frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile
de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, sélectionnez l' o nglet « FrontMic » du panneau de contrôle
Realtek et réglez le paramètre « Volume d' e nregistrement ».
Connecteurs du ventilateur
de châssis/pompe à eau
(CHA_FAN1/WP à 4 broches)
(voir p.1, No. 30)
(CHA_FAN2/WP à 4 broches)
(voir p.1, No. 10)
(CHA_FAN3/WP à 4 broches)
(voir p.1, No. 19)
(CHA_FAN4/WP à 4 broches)
(voir p.1, No. 27)
Connecteur du ventilateur
du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 3)
56
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
4
FAN_SPEED_CONTROL
3
CHA_FAN_SPEED
2
FAN_VOLTAGE
1
GND
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
FAN_SPEED_CONTROL
4
3
FAN_SPEED
+ 12V
2
GN D
1
Cette embase sert au branchement
des appareils audio au panneau
audio frontal.
Cette carte mère est dotée de quatre
connecteurs pour ventilateur de
châssis à refroidissement par eau
à 4 broches. Si vous envisagez
de connecter un ventilateur de
refroidisseur d'eau pour châssis à 3
broches, veuillez le brancher sur la
Broche 1-3.
Cette carte mère est dotée d'un
connecteur pour ventilateur de
processeur (Quiet Fan) à
4 broches. Si vous envisagez
de connecter un ventilateur de
processeur à 3 broches, veuillez le
brancher sur la broche 1-3.
