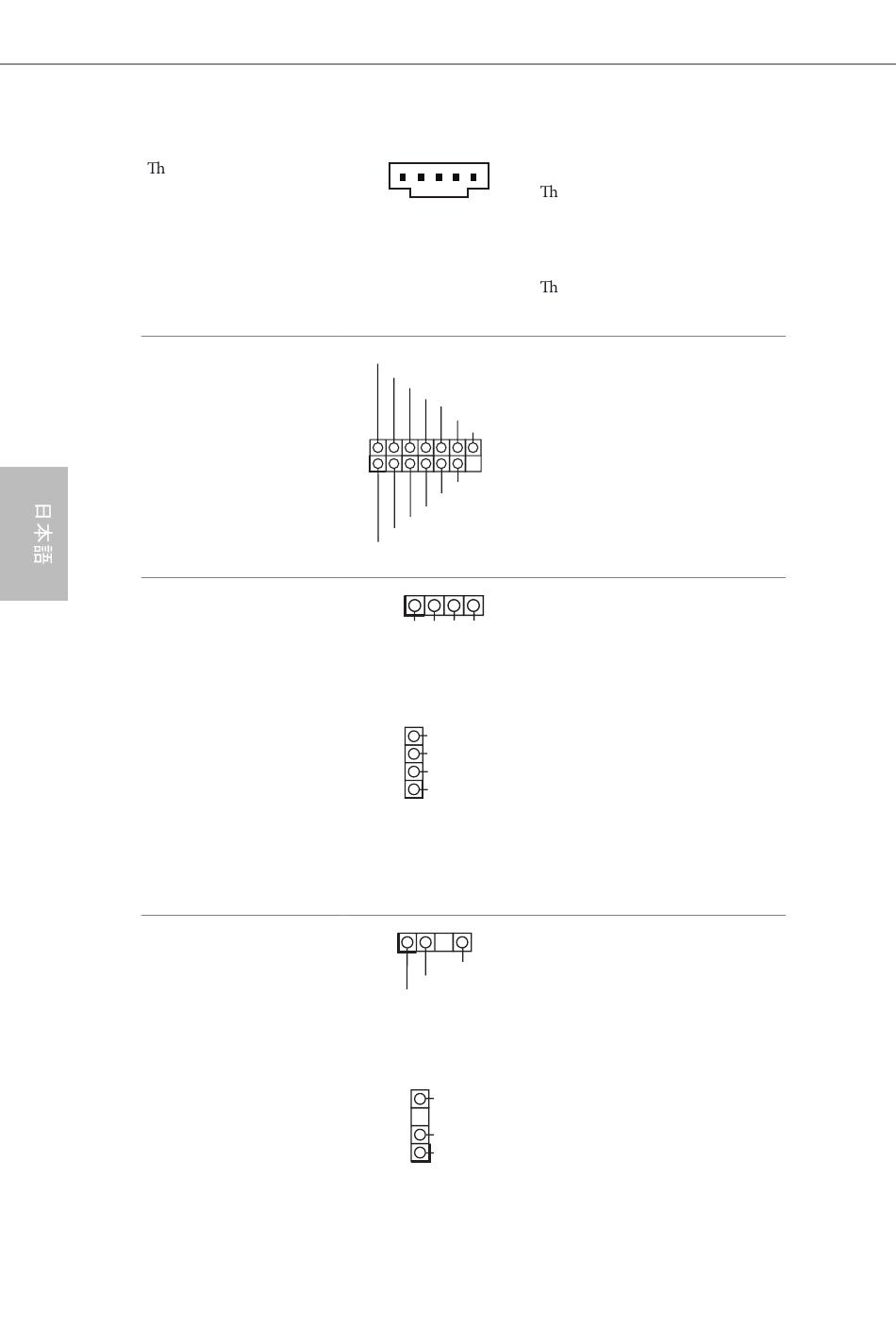

underbolt AIC コネクタ
（5 ピン TB1）
（p.1、 No. 29 参照）
SPI TPM ヘッダー
（13 ピン SPI_TPM_J1）
（p.1、 No. 18 参照）
RGB LED ヘッダー
（4 ピン RGB_LED1）
（p.1、 No. 26 参照）
（4 ピン RGB_LED2）
（p.1、 No. 7 参照）
アドレサブル LED ヘッ
ダー
(3 ピン ADDR_LED1)
（p.1、 No. 25 参照）
(3 ピン ADDR_LED2)
（p.1、 No. 8 参照）
142
SPI_DQ3
+3.3V
Dummy
CLK
SPI_MOSI
RST#
TPM_PIRQ
1
SPI_TPM_CS#
GND
RSMRST#
SPI_MISO
SPI_CS0
SPI_DQ2
1
+12V G R B
B
R
G
+12V
1
1
GND
DO_ADDR
VOUT
GND
DO_ADDR
VOUT
1
GPIO ケーブルを使って、
underbolt ™ ア ドインカード
(AIC) をこのコネクタに接続して
く ださい。
*PCIE4 （デフォルトスロッ ト） に
underbolt ™ AIC カードを取り
付けてく ださい。
このコネクタは SPI トラステッ
ド ・ プラッ トフォーム ・ モジュール
(TPM) システムに対応するので、
鍵、 デジタル証明書、 パスワード、
データを安全に保管できます。
TPM システムはまた、 ネッ トワー
クセキュリティを高め、 デジタル
証明書を保護し、 プラッ トフォー
ムの完全性を保証します。
RGB LED ヘッダーは RGB LED
延長ケーブルの接続に使用され、
これによりユーザーはさまざまな
LED 証明効果から選択するこ と
ができます。
注意 : RGB LED ケーブルは間
違った方向に取り付けないでく だ
さい。 間違った方向に取り付ける
とケーブルが破損するこ とがあり
ます。
* このヘッダーに関する詳細指示
については、 32 ページをご参照く
ださい。
このヘッダーを使用して、 ア ドレ
サブル LED 延長ケーブルを接続
すれば、 ユーザーは、 さまざまな
LED ライティ ング効果から選択
できます。
注意 : アドレサブル LED ケーブ
ルは間違った方向に取り付けな
いでく ださい。 間違った方向に取
り付けると、 ケーブルが破損する
こ とがあります。
* このヘッダーに関する詳細指示
については、 33 ページをご参照く
ださい。
