LAMBDA OMNICOLL Fraktionssammler–Probennehmer
Tragen Sie diese Distanzen mit einem weichen Bleistift auf den langen, schmalen Y-
Kodierstreifen ein. Die erste Markierung sollte etwa 10 cm vom von der vorderen
Rahmen-Kante entfernt sein. Auf den markierten Stellen ziehen Sie mit dem weissen
Korrekturstift gerade Linien auf ganzer Streifenhöhe (Fig. 5 B). Verbreitern Sie die Linie
der letzten Reihe nach hinten auf etwa 1 bis 1.5 cm (Stopp Signal).
Platzieren Sie den Reihenkodierstreifen (Y-Achse) unter die linke Zahnstange. Er haftet
magnetisch und kann nach Bedarf verschoben werden. Die erste Reihenmarkierung sollte
etwa 10 cm von der vorderen Rahmenkante befinden (Fig. 6). Der Photo-Detektor,
ersichtlich an der linken Seite des Wagens, muss sich beim Start vor dem ersten weissen
Strich der Fraktionierung befinden, da der Wagen sonst an der zweiten Reihe anhält.

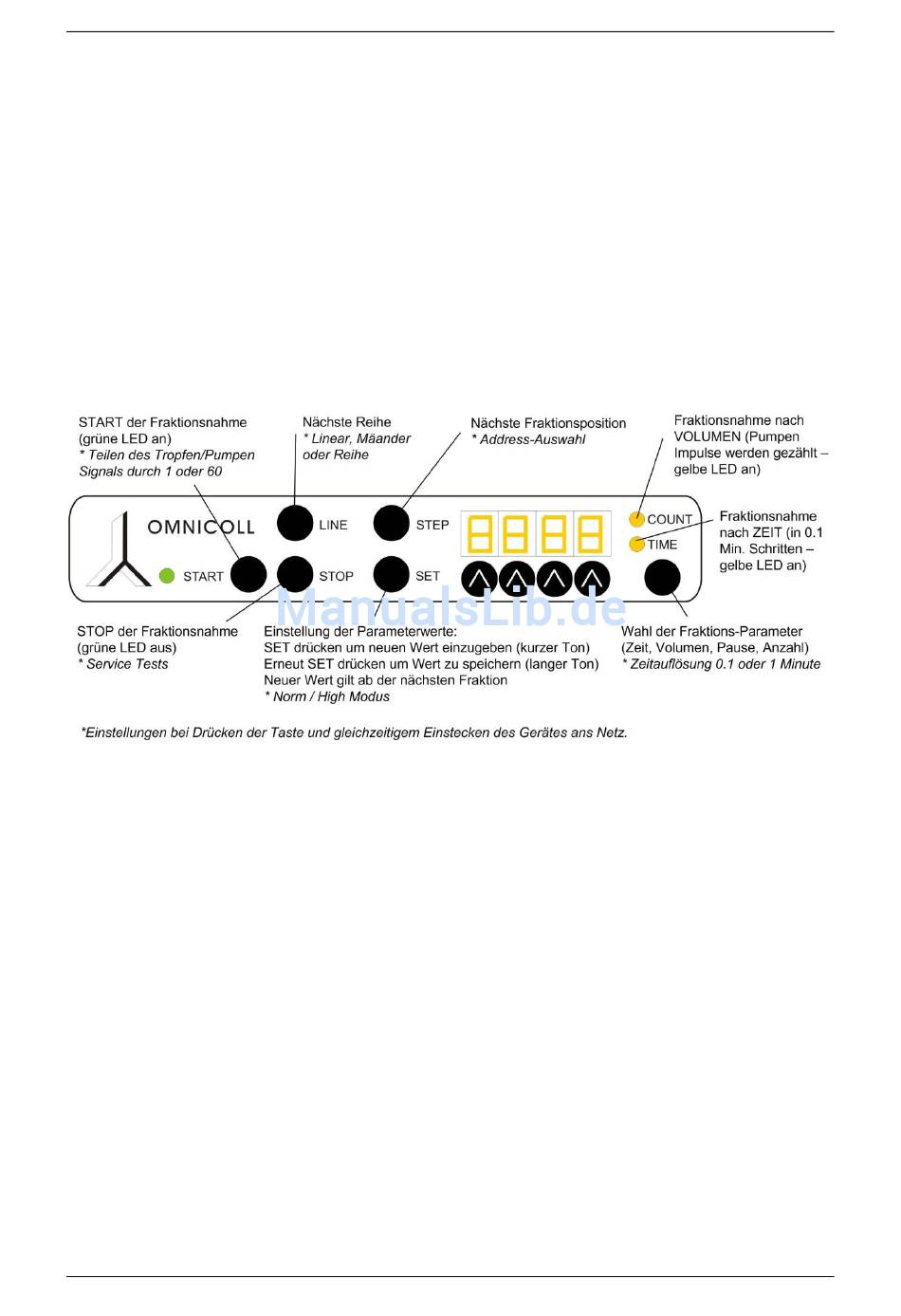

2.3.3 OMNICOLL Fraktionssammler Frontplatte
2.3.4 Lineare, mäander-artige (Zick-Zack) oder reihenweise Probenahme
Der LAMBDA OMNICOLL Fraktionssammler erlaubt die folgenden Probenahme-Modi:
Linear:
Die Fraktionen werden jeweils von links nach rechts genommen. Nach der
letzten Probe oder Fraktion in der Reihe bewegt sich der Sammelarm ans
linke Ende zur ersten Position der nächsten Reihe.
Mäander:
Die Fraktionsnahme wird abwechslungsweise von links nach rechts und in der
darauffolgenden Reihe von rechts nach links usw. genommen.
Reihe:
Der Sammelarm bewegt sich nicht innerhalb der Reihe. Der Fraktionssammler
bewegt sich nur von einer Reihe zur nächsten Reihe usw. Dieser
Betriebsmodus wird hauptsächlich bei der simultanen Fraktionsnahme von
mehreren Flüssigkeitsströmen (Multikanal-Adapter) verwendet.
Der entsprechende Betriebsmodus (Sammelmodus) wird wie folgt ausgewählt:
Ziehen Sie das Steckernetzteil des OMNICOLL Fraktionssammlers aus dem Stromnetz.
Drücken Sie den Knopf LINE und stecken Sie gleichzeitig das Netzteil wieder ans
Stromnetz. "Line" oder "Mean" erscheint auf der Anzeige.
