LAMBDA OMNICOLL Fraktionssammler–Probennehmer
2.2 Gebrauch des OMNICOLL mit den gelieferten Röhrchenständern
Die Kodierstreifen sind bereits mit den Positionssignalen für
die gelieferten Röhrchenhalter versehen.

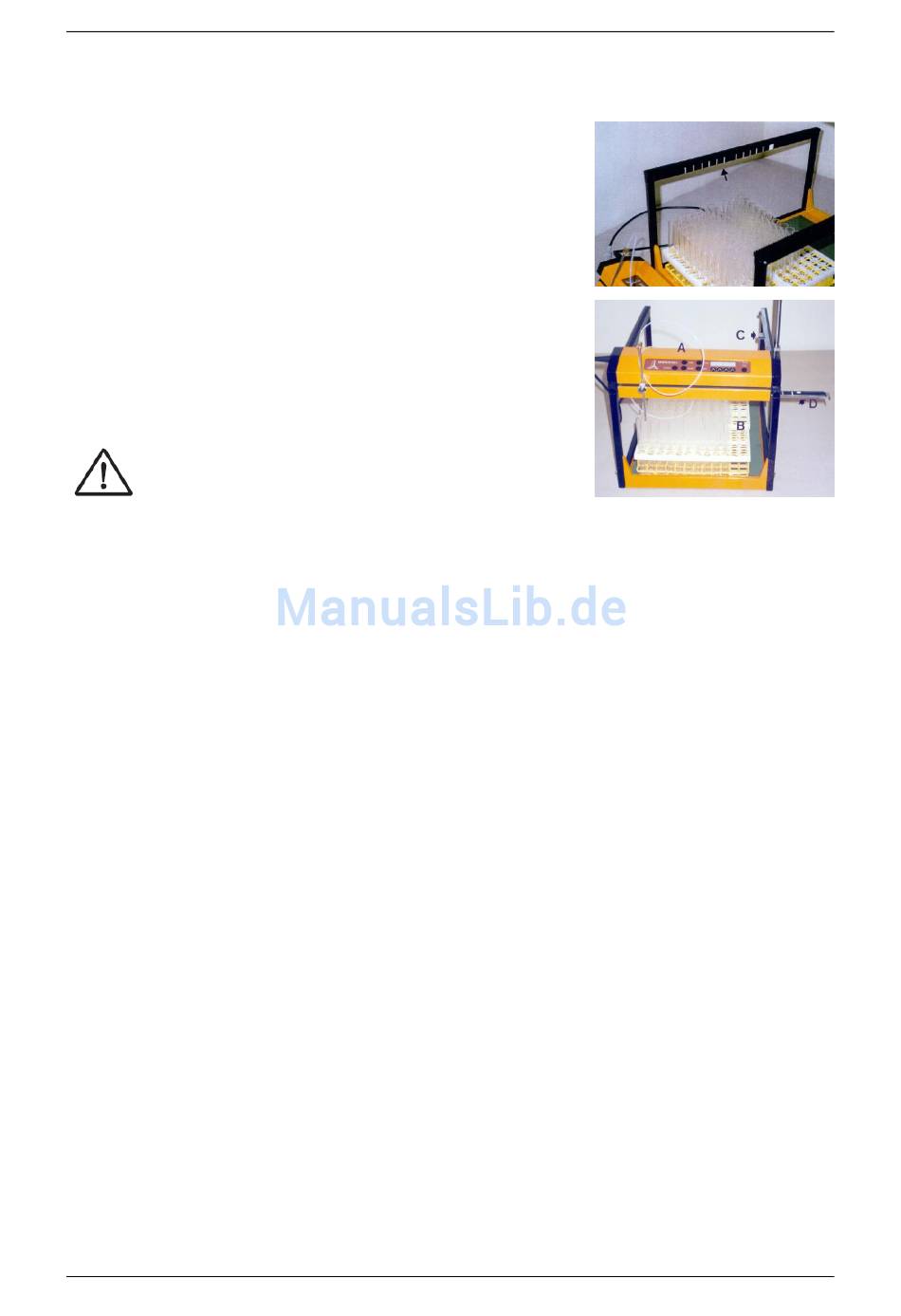

 Befestigen Sie den langen schmalen Kodierstreifen (Y-
Achse) unter der linken Zahnstange des Rahmens (Fig.
6). Der Streifen haftet magnetisch und kann nach Bedarf
beliebig verschoben werden. Die erste Linie sollte sich
etwa 10 cm hinter der vorderen Rahmenkante befinden.
 Ziehen Sie den Kodierstreifenhalter (X-Achse) aus dem
Wagen heraus (Fig. 7 D). Legen Sie den kurzen, breiteren
Kodierstreifen (mit den weissen Linien nach oben)
zentriert in den Halter ein (Fig. 5 C). Schieben Sie den
Kodierstreifenhalter in den Wagen zurück, bis er einrastet.
Schieben Sie den Kodierstreifen absolut waagrecht
in die entsprechende Öffnung! Ansonsten könnten
die optischen Sensoren beschädigt werden.
2.3 Programmierung des OMNICOLL Fraktionssammlers für beliebige
Röhrchenständer oder Gefässe

2.3.1 Programmierung des Fraktionsabstandes in der Reihe (X-Achse)

 Messen Sie den Abstand zwischen den Fraktionspositionen im gewählten Ständer und
bestimmen Sie die gewünschte Zahl der Fraktionen. Übertragen Sie die Messungen auf
einen noch nicht kodierten X-Streifen. Die erste Fraktions-Position (Anfang-Markierung)
sollte sich ca. 2 cm vom Rand befinden. Als Alternative, können Sie auch den
Kodierstreifen einfach auf die Röhrchen legen und die Mitte der Röhrchen mit einem
Bleistift vormarkieren.
 Nehmen Sie den weissen Korrekturstift, schütteln Sie ihn kräftig und probieren Sie ihn
zuerst auf einem Papierstück aus. Anstelle der Bleistiftmarkierungen ziehen Sie gerade
Linien über die ganze Breite des Kodierstreifens. Das Anfangssignal (auf der linken Seite
auf der unteren Hälfte des Streifens) und das Endsignal (auf der rechten Seite auf der
oberen Hälfte des Kodierstreifens) werden etwa auf 5 mm Breite und etwas weniger als
halber Kodierstreifenhöhe markiert (Fig. 5 A). Diese Anfang- und End-Signale informieren
den Mikroprozessor auf welcher Seite des Wagens sich der Reiter befindet.
 Legen Sie den X-Kodierstreifen (mit den weissen Streifen nach oben) in den Halter und
schieben Sie ihn in den Wagen, bis er einrastet (Fig. 7 D).
2.3.2 Programmierung des Reihenabstandes (Y-Achse)
 Messen Sie den Abstand zwischen den Reihen in Ihrem Röhrchenständer. Wenn Sie
mehrere Ständer hintereinander benutzen werden, messen Sie auch den Abstand
zwischen der letzten Reihe und der ersten Reihe des nächsten Proben-Ständers.
www.lambda-instruments.com info@lambda-instruments.com
Bedienungsanleitung
Fig. 6
Hotline: +420 603 274 677
5
Fig. 7
