Návod k montáži a použití pouze pro kvalifikované pracovníky

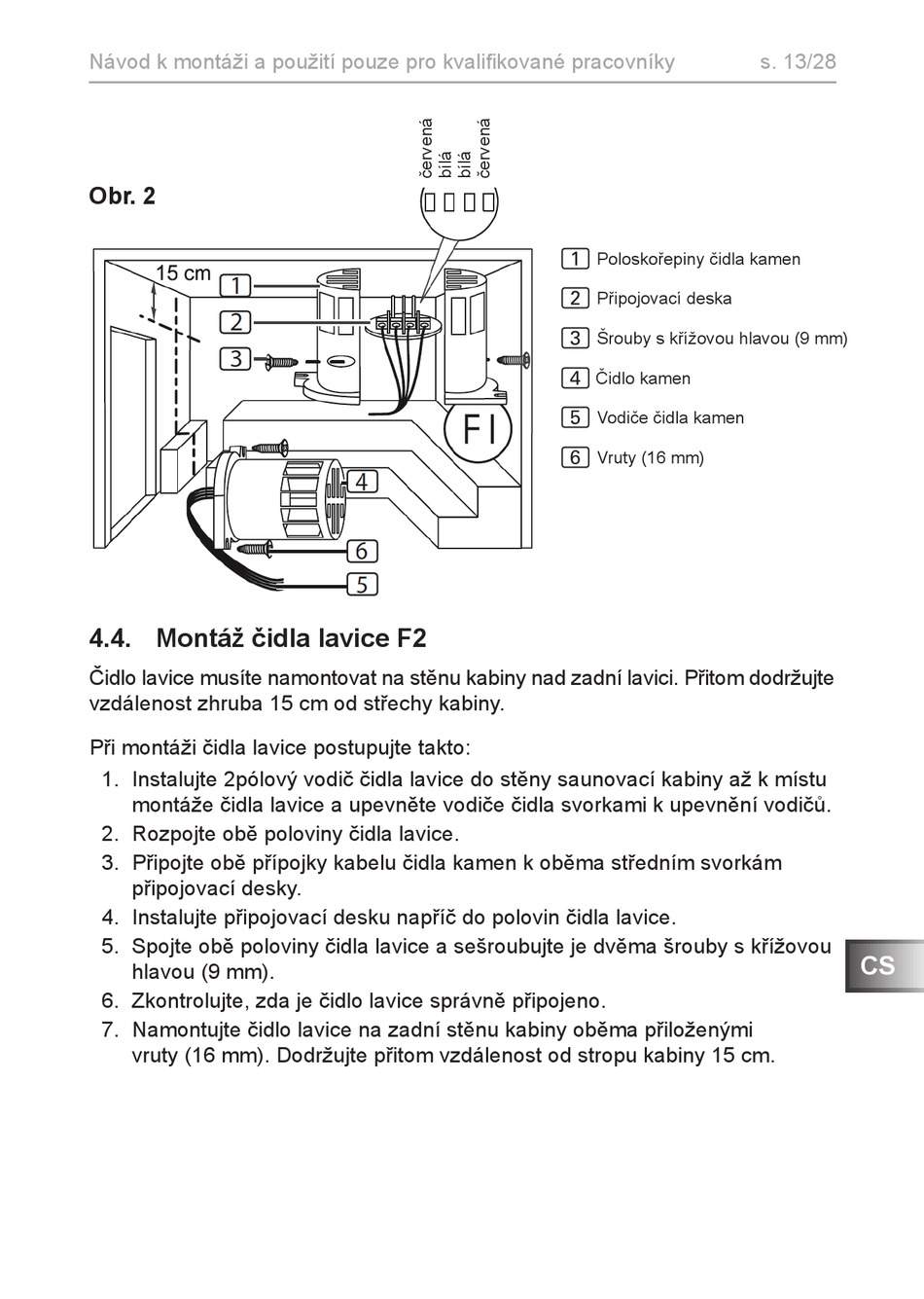

Obr. 2
4.4. Montáž čidla lavice F2
Čidlo lavice musíte namontovat na stěnu kabiny nad zadní lavici. Přitom dodržujte
vzdálenost zhruba 15 cm od střechy kabiny.
Při montáži čidla lavice postupujte takto:
1. Instalujte 2pólový vodič čidla lavice do stěny saunovací kabiny až k místu
montáže čidla lavice a upevněte vodiče čidla svorkami k upevnění vodičů.
2. Rozpojte obě poloviny čidla lavice.
3. Připojte obě přípojky kabelu čidla kamen k oběma středním svorkám
připojovací desky.
4. Instalujte připojovací desku napříč do polovin čidla lavice.
5. Spojte obě poloviny čidla lavice a sešroubujte je dvěma šrouby s křížovou
hlavou (9 mm).
6. Zkontrolujte, zda je čidlo lavice správně připojeno.
7. Namontujte čidlo lavice na zadní stěnu kabiny oběma přiloženými
vruty (16 mm). Dodržujte přitom vzdálenost od stropu kabiny 15 cm.
Poloskořepiny čidla kamen
1
Připojovací deska
2
Šrouby s křížovou hlavou (9 mm)
3
Čidlo kamen
4
5 Vodiče čidla kamen
Vruty (16 mm)
6
s. 13/28
CS
