- Seite 1 Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Spezialfenster für die Cubase-Serie ....13 Sweet Spot Morphing Channel Strip ....16 Echte Auflösung von 32 Bit REV-X ..............18 Das UR24C und der Yamaha Steinberg USB Driver Guitar Amp Classics ..........20 unterstützen das 32-Bit-Ganzzahlformat, das Audiodaten im Vergleich zum Float-Format in einer Verwendung mit einem Computer..23... -

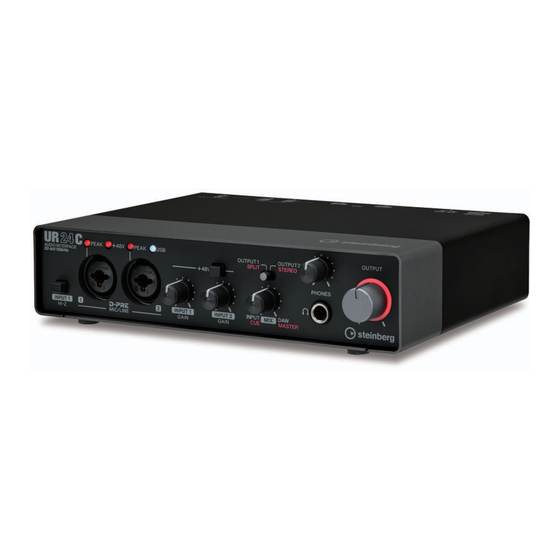

Seite 3: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Bedienelemente und Anschlüsse Vorderseite 1 Schalter [INPUT 1 HI-Z] Steckertypen Schaltet die Eingangsimpedanz um (ein / aus ). Schalten Sie diesen Schalter ein, wenn Sie hochohmige Instrumente Klinke (symmetrisch) wie zum Beispiel eine E-Gitarre oder einen E-Bass direkt an XLR (symmetrisch) der Buchse [MIC/LINE 1] anschließen. -
Seite 4: Power-Anzeige
Bedienelemente und Anschlüsse Wenn der Phantomspannungsschalter ein- und ausgeschaltet wird, werden alle Ein-/Ausgänge einige Sekunden lang stummgeschaltet. 9 [MIX]-Regler Stellt das Lautstärkeverhältnis des Ausgangssignals ein. Die Funktion variiert je nach den Einstellungen des Monitor-Modus. Lesen Sie hierzu den Abschnitt „Monitor- Modus“... -
Seite 5: Rückseite
USB-Netzadapters oder des mobilen USB-Akkus. • Verwenden Sie einen USB-Netzadapter oder einen mobilen USB-Akku, der Leistung nach den USB-Normen für einen • Wählen Sie [Steinberg UR24C-port1] als MIDI-Port, wenn Sie 5-poligen Mikro-USB-Stecker liefert. eine MIDI-Buchse mit einer iOS-/iPadOS-App verwenden. Ausgangsspannung 4,8 V bis 5,2 V Beachten Sie bitte, dass [Steinberg UR24C-port2] nicht Ausgangsstrom 0,9 A oder höher... -
Seite 6: Software
Hier können Sie den USB-Modus wählen. Die Standardeinstellung ist SuperSpeed (USB 3.1 Gen 1). Windows Einstellungen: SuperSpeed (USB 3.1 Gen 1), High-Speed • Klicken Sie im Startmenü auf [Yamaha Steinberg USB (USB 2.0) Driver] [Systemsteuerung]. • Wählen Sie im Cubase-Menü [Studio] [Studio- •... -
Seite 7: Buffer Size
Wählen Sie im Cubase-Menü [Studio] [Studio- Einstellungen] und klicken Sie dann unter [Einstellungen…] auf [Steinberg UR24C] oder [Steinberg UR24C (High Precision)] im Menü auf der linken Seite des Fensters. Die Methode zum Öffnen des Einstellungsfensters ist für jede Anwendung verschieden. -
Seite 8: Dspmixfx Ur-C
Windows Öffnet das Fenster zum Speichern von Szenen. Geben Sie im Feld STORE NAME den gewünschten Szenennamen [Alle Programme] oder [Alle Apps] [Steinberg UR-C] ein. Wählen Sie im Feld No. NAME das Speicherziel für [dspMixFx UR-C] die Szene aus. Klicken Sie auf [OK], um die Szene zu speichern. -
Seite 9: Kanalbereich
Software Hauptfenster 3 +48V Zeigt den Ein-/Aus-Zustand der Dies ist das Fenster zum Konfigurieren des gesamten Phantomspeisungsfunktion des Geräts an. Signalflusses. 4 Hochpassfilter Mix-Bereich (Seite Kanalbereich (Seite Schaltet den Hochpassfilter ein (leuchtet) und aus (leuchtet nicht). Um die Grenzfrequenz des Hochpassfilters auszuwählen, verwenden Sie das „Setup- Fenster“... -
Seite 10: Rev-X-Bereich
Software DAW-Bereich REV-X-Bereich Dies ist der Bereich zum Konfigurieren der REV-X- Dies ist der Bereich zum Konfigurieren der DAW- Kanaleinstellungen. Kanaleinstellungen. 1 Pegelanzeige 1 Pegelanzeige Zeigt den Signalpegel an. Zeigt den Signalpegel an. 2 REV-X-Bearbeitung Öffnet (leuchtet) und schließt (leuchtet nicht) das Setup- Fenster „REV-X“... -
Seite 11: Master-Bereich
Software MASTER-Bereich Monitor-Modus „DJ“ Stellt das Lautstärkeverhältnis zwischen dem Dies ist der Bereich zum Konfigurieren der Master- Eingangssignal und dem Ausgangssignal eines Kanaleinstellungen. Softwareprogramms wie z. B. einer DAW ein. Monitor-Modus „DAW“ Monitor-Modus „DJ“ Ausgangsbereich Dieser Abschnitt zeigt den Ausgangssignalpegel des Ausgangsbereichs an. -
Seite 12: Einstellungsfenster
Software Pegelanzeigefenster 4 Monitor Mode Schaltet die Moduseinstellungen um. Dieses Fenster dient zum Anzeigen der Pegelanzeigen Optionen: DAW, DJ oben im Hauptfenster. 5 Zoom Ändert die Fenstergröße. Optionen: 100%, 150%, 200%, 250%, 300% 6 Knob Mode Wählt die Methode für die Bedienung der Drehregler in dspMixFx UR-C aus. -
Seite 13: Spezialfenster Für Die Cubase-Serie
• [Studio] [Studio-Einstellungen], und wählen Sie dann Einstellungen (Seite 15) im Abschnitt „dspMixFx UR-C“. [Steinberg UR-C] links bei [Steinberg I/O]. • Klicken Sie im Fenster für die Eingangseinstellungen auf 6 Phase Schaltet die Phasenumkehr ein (leuchtet) und aus (leuchtet nicht). -
Seite 14: Einstellbereich Für Die Effekte
Software Einstellbereich für die Effekte Einstellbereich für die Ausgänge In diesem Bereich werden die Parameter für die Effekte In diesem Bereich stellen Sie Parameter für die Hardware- für die Ein-/Ausgangsanschlüsse des UR24C eingestellt. Ausgänge ein. 1 Ausgangsname 1 Pre/Post Zeigt den Ausgangsnamen des Hardware-Ausgangs an. Wird verwendet, um den Insert-Punkt für den Effekt zu wählen. -
Seite 15: Fenster Für Die Hardware-Einstellungen
Software Fenster für die Hardware-Einstellungen In diesem Fenster nehmen Sie allgemeine Hardware- Einstellungen und Einstellungen für Cubase-Funktionen vor. 1 model Zeigt den Namen der Einheit an. 2 HPF Wählt die Grenzfrequenz des Hochpassfilters aus. Einstellungen: 120 Hz, 100 Hz, 80 Hz, 60 Hz, 40 Hz 3 Scene Wendet automatisch Szeneninformationen auf die UR24C-Einheit an, wenn eine Cubase-Projektdatei... -
Seite 16: Sweet Spot Morphing Channel Strip
Software Sweet Spot Morphing Channel Von Kompressor und Equalizer gemeinsam verwendet Strip Der Effekt namens „Sweet Spot Morphing Channel Strip“ (kurz „Channel Strip“ bzw. Channel Strip) ist ein Multieffekt, der Kompression und EQ (Klangregelung) beinhaltet. Modernstes Know-how der Toningenieurskunst wurde in eine Anzahl von praktischen Presets integriert, die sich einfach und jederzeit abrufen lassen und professionelle Ergebnisse liefern. - Seite 17 Software 3 RATIO Equalizer Stellt die Release-Zeit des Kompressors ein. Bereich: 1.00 – ∞ 4 KNEE Stellt den Knie-Typ des Kompressors ein. Einstellungen Beschreibung SOFT Erzeugt eine ganz allmähliche Änderung. MEDIUM Erzeugt eine Einstellung in der Mitte zwischen SOFT und HARD. HARD Erzeugt eine deutliche Änderung.
-
Seite 18: Rev-X
Software REV-X REV-X REV-X ist eine von Yamaha für professionelle Audioanwendungen entwickelte Digitalhall-Plattform. Dieses Gerät beinhaltet einen REV-X-Effekt. Eingangssignale können an den REV-X-Effekt gesendet werden, und dieser wird nur auf die Monitorausgänge angewendet. Es stehen drei REV-X-Typen zur Verfügung: Hall (Saal), Room (Raum) und Plate (Hallplatte). Der in der Hardware integrierte REV-X und der REV-X der VST-Plug- in-Version haben im Wesentlichen dieselben Parameter. -
Seite 19: Zeitachseneinstellung
Software 8 Hi Ratio Stellt mit Hilfe eines Verhältnisses relativ zur Reverb-Zeit die Halldauer des oberen Frequenzbereichs ein. Wenn dieser Parameter auf 1 gestellt ist, wird die tatsächliche festgelegte Reverb-Zeit auf den Klang angewendet. Je niedriger der Wert, desto kürzer die Halldauer des oberen Frequenzbereichs. -
Seite 20: Guitar Amp Classics
Software Guitar Amp Classics CLEAN Guitar Amp Classics sind Gitarrenverstärkersimulationen, welche die fortschrittliche Modeling-Technologie von Yamaha in besonderem Umfang nutzen. Es sind vier Verstärkertypen mit unterschiedlichen Klangeigenschaften vorhanden. Die im Gerät integrierten Guitar Amp Classics und die Guitar Amp Classics der VST-Plug-in-Version haben identische Parameter. - Seite 21 Software CRUNCH LEAD Diesen Verstärkertyp verwenden Sie, wenn Sie leicht Der Verstärkertyp LEAD simuliert einen hoch übersteuerte verzerrte Klänge benötigen. Das CRUNCH- verstärkenden Röhrenverstärker, der viele Obertöne Modell simuliert die alten Röhrenverstärker, die für Blues, erzeugt. Er ist ideal für Lead-Gitarre geeignet, die sich Rock, Soul, R&B und ähnliche Stile bevorzugt werden.
- Seite 22 Software DRIVE Der Verstärkertyp DRIVE bietet eine Auswahl an Distortion-Klängen, die den Klang verschiedener hoch verstärkender Röhrenverstärker simulieren. Von leicht übersteuertem Overdrive bis zu starken Distortion- Effekten für Hardrock, Heavy Metal oder Hardcore-Stile bietet dieses Modell eine große Klangvielfalt. 1 AMP TYPE Es stehen sechs Verstärkertypen zur Verfügung.
-
Seite 23: Verwendung Mit Einem Computer
Verwendung mit einem Computer Verwendung mit einem Computer Anschlussbeispiel WARNUNG Achten Sie darauf, alle Lautstärken auf Minimum einzustellen, bevor Sie ein externes Gerät anschließen oder trennen. Andernfalls kann der hochpegelige Impuls Ihr Gehör oder Ihre Geräte schädigen. • Wenn Sie das Interface über Bus Power mit Strom versorgen möchten, schließen Sie es an den USB-3.0-Port des Computers an. •... -
Seite 24: Konfigurieren Der Audiotreibereinstellungen Der Daw-Software
Setup] erscheint, vergewissern Sie sich, dass das Gerät ausgewählt ist, und klicken Sie dann auf [OK]. Wenn beim Mac [Steinberg UR24C (High Precision)] ausgewählt ist, verwendet Cubase nur diesen Treiber. In diesem Zustand kann [Steinberg UR24C] nicht von anderen Programmen benutzt werden. -
Seite 25: Aufnahme/Wiedergabe
Gerät die Lautstärke des Kopfhörers ein. Starten Sie die DAW der Cubase-Serie und Klicken Sie auf [ ], um die Aufnahme zu rufen Sie das Fenster [steinberg hub] auf. starten. Wählen Sie bei [Andere] im Fenster [steinberg hub] die Vorlage [Empty] aus und klicken Sie dann auf [Erzeugen]. - Seite 26 Verwendung mit einem Computer Andere Programme als die Cubase-Serie Starten Sie Ihre DAW-Software. Öffnen Sie dspMixFx UR-C. Für Anweisungen zum Öffnen von dspMixFx UR-C finden Sie im Abschnitt „So öffnen Sie das Fenster“ (Seite Stellen Sie mit dem [INPUT 2 GAIN]-Regler am Gerät den Signalpegel des Mikrofons ein.
-
Seite 27: Verwendung Mit Einem Ios-/Ipados-Gerät
Sie in der Kurzanleitung zum UR24C. • Für iOS-/iPadOS-Geräte muss die Stromversorgung über den USB-Netzadapter oder einen mobilen USB-Akku (Powerbank) erfolgen. • Für die neuesten Informationen zu kompatiblen iOS/iPadOS-Geräten beachten Sie bitte die unten angegebene Website von Steinberg. http://www.steinberg.de/ Keyboard Mikrofon Kopfhörer... -
Seite 28: Aufnahme/Wiedergabe
• Die iOS App wird unter Umständen in Ihrem Gebiet nicht unterstützt. Erfragen Sie dies bitte bei Ihrem Yamaha-Händler. • Für neueste Informationen über Cubasis besuchen Sie die unten angegebene Steinberg-Website. http://www.steinberg.de/ Öffnen Sie Cubasis. Tippen Sie auf die Registerkarte [MEDIA] im oberen linken Bildschirmbereich. - Seite 29 , um den aufgezeichneten Klang abzuspielen. dspMixFx UR-C (für ein iOS-/iPadOS-Gerät) Bedienen Sie die eingebauten DSP- Mischpultfunktionen und DSP-Effekte bequem vom iOS-/iPadOS-Gerät aus mit dspMixFx UR-C für iOS- Geräte. Näheres zu dieser App erfahren Sie auf der unten angegebenen Steinberg-Website. http://www.steinberg.de/ UR24C Benutzerhandbuch...
-
Seite 30: Monitor-Modus
Monitor-Modus Monitor-Modus Monitor-Modus „DJ“ Stellen Sie den Master-Ausgang für die DJ-Anwendung auf UR24C Mix L/R und den Monitorausgang auf UR24C UR24C hat zwei verschiedene Abhörkonfigurationen: den Output 2 L/R ein. Monitor-Modus „DAW“ und den Monitor-Modus „DJ“. Der Nachdem der Pegel des Eingangssignals an den [MIC/ Monitor-Modus „DAW“... -
Seite 31: Fehlerbehebung
Öffnen Sie im Cubase-Menü [Studio] [Studio-Einstellungen] [VST- Audiosystem] und vergewissern Sie sich, dass bei [ASIO-Treiber] der Eintrag [Yamaha Steinberg USB ASIO] (Windows) oder [Steinberg UR24C] bzw. oder [Steinberg UR24C (High Precision)] (Mac) ausgewählt ist. War das Gerät eingeschaltet, als Sie die DAW-Software gestartet haben? Schließen Sie das Gerät am Computer an und schalten Sie das Gerät ein, bevor... - Seite 32 Wird die Fehlermeldung „Audio Format is Unmixable“ angezeigt? (nur Mac) Die Fehlermeldung „,Audio Format is Unmixable“ wird in den Einstellungen für Yamaha Steinberg USB angezeigt. Klicken Sie auf [Revert to Mixable] zurück, um den Fehler zu beseitigen. Ungewöhnlicher Klang Erfüllt Ihr Computer die Systemanforderungen? (Rauschen/Geräusche,...
-
Seite 33: Anhang
Anhang Anhang Beschränkungen für den Einsatz Computer-Anschlussarten von Effekten USB 3.0 Typ A Zwei Kanalzüge und ein Guitar Amp Classics stehen beim UR24C zur Verfügung. Die gleichzeitige Verwendung der Kanalzüge und der Guitar Amp Classics auf demselben Kanal ist möglich, da für jeden Eingangskanal zwei Slots für Insert-Effekte bereitgestellt werden. -
Seite 34: Signalflüsse
Anhang Signalflüsse Das folgende Schaubild zeigt den Signalfluss im Gerät an. • Die Regler am Gerät wie zum Beispiel die Regler [INPUT GAIN] und [OUTPUT] sind in diesem Schaubild nicht enthalten. • Die einzelnen Parameter können Sie mit Hilfe von „dspMixFx UR-C“ (Seite 8) oder „Spezialfenster für die Cubase-Serie“... -
Seite 35: Blockschaltbilder
Anhang Blockschaltbilder Monitor-Modus: DAW UR24C Benutzerhandbuch... - Seite 36 Anhang Monitor-Modus: DJ UR24C Benutzerhandbuch...
-
Seite 37: Allgemeine Technische Daten
* Der Inhalt dieser Bedienungsanleitung gilt für die neuesten technischen Daten zum Zeitpunkt der Veröffentlichung. Um die neueste Version der Anleitung zu erhalten, rufen Sie die Website von Steinberg auf und laden Sie dann die Datei mit der Bedienungsanleitung herunter. -
Seite 38: Technische Daten
Anhang Technische Daten MIC INPUT 1/2 (symmetrisch) Frequenzgang +0,0/–0,3 dB, 20 Hz – 22 kHz Dynamikbereich 102 dB, A-Bewertung THD+N 0,0035 %, 1 kHz, –3 dBFS, 22 Hz / 22 kHz BPF Maximaler Eingangspegel +6 dBu Eingangsimpedanz 6 Kiloohm Verstärkungsbereich +6 dB –... -
Seite 39: Deinstallieren Von Tools For Ur-C
Ausnahme Ihrer Maus und Tastatur vom Doppelklicken Sie auf die folgende Datei im Computer. extrahierten Ordner. • Uninstall Yamaha Steinberg USB Driver Starten Sie den Computer, und melden Sie • Uninstall Steinberg UR-C Applications sich unter dem Administratorkonto an. • Uninstall Basic FX Suite Beenden Sie alle laufenden Anwendungen und schließen Sie alle geöffneten Fenster.
