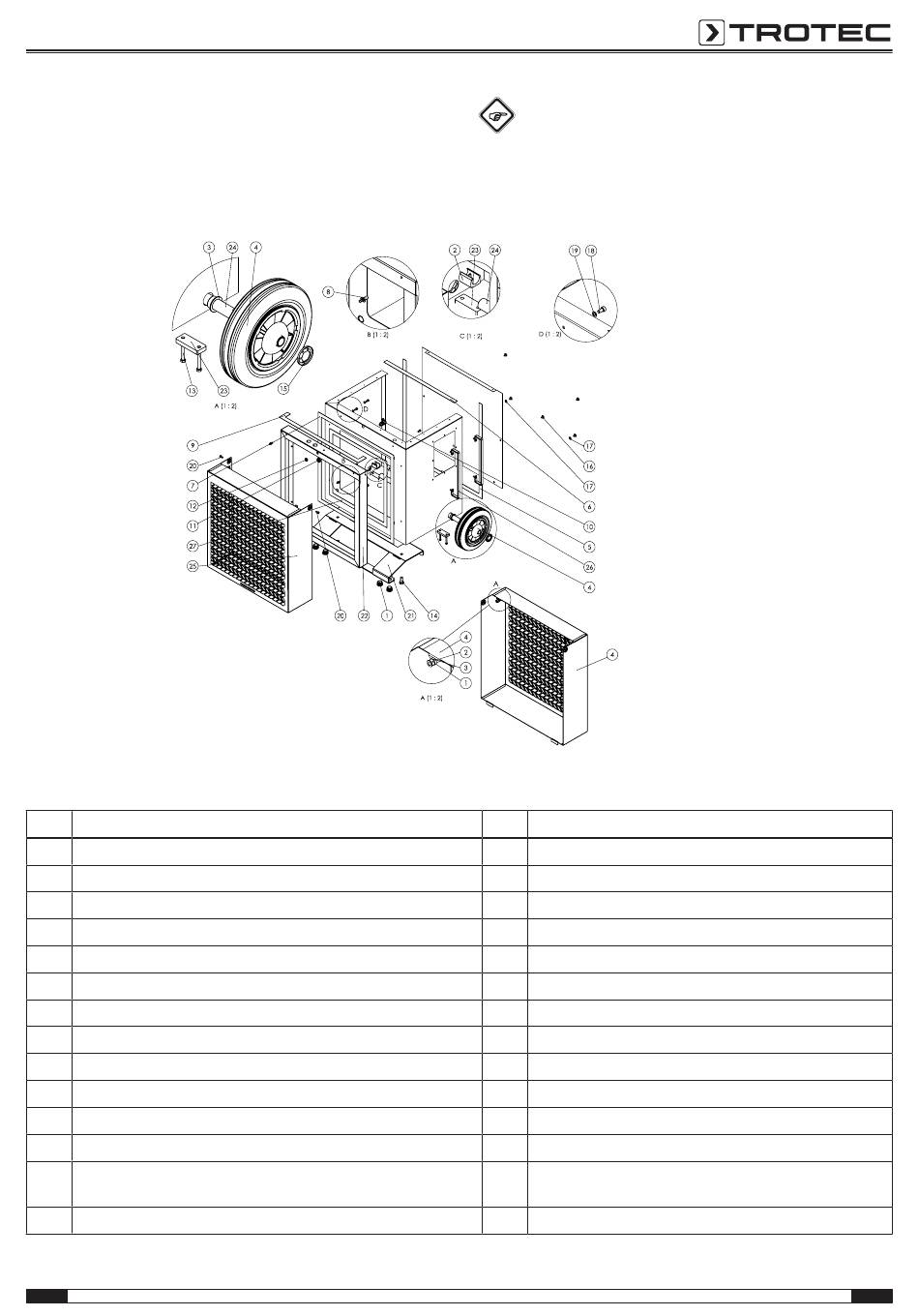

Gehäuse Unterteil
Nr.
Ersatzteil
1
Lamellenstopfen (Ø25xØ19xL11,5x5 Mittelgrau Matt)
2
Sattelfüsse (Ø20-22)
3
Gleitlager (mit Flansch Ø20 )
4
Rad
Dichtband (Nadelfilz selbstklebend B/H=19/1mm L=1500mm)
5
6
Dichtband (Nadelfilz selbstklebend B/H=19/1mm L=423mm)
7
Dichtband (Nadelfilz selbstklebend B/H=19/1mm L=1960mm)
8
Verschlusszapfen
9
Dichtband (Nadelfilz selbstklebend B/H=19/1mm L=550mm)
Kabeldurchführung (M 12x1,5 Schwarz)
10
Mutter (Kontermutter M 12 Schwarz)
11
12
Durchführung (Ø14 xØ10xØ6,1x1,5x6,4 mm)
13
Schraube (Sechskant DIN 933 - M 5 x 45)
14
Schraube (Sechskant DIN 933 - M 10 x 25)
DE
Info
Die Positionsnummern der Ersatzteile unterscheiden sich
von den in der Betriebsanleitung verwendeten
Positionsnummern der Bauteile.
Nr.
Ersatzteil
15
Scheibe (Starlock Ø20)
16
Schraube (Sechskant DIN 933 - M 10 x 25)
17
Scheibe Sperrkant SSK6,Ø6xØ12,2x1,2
18
Schraube (Zyli. Kopf DIN 912 - M 5x10)
Scheibe Sperrkant SSK5,Ø5,3xØ10x1,25
19
20
Schraube (Liko Kreuz DIN 7985-M 5x12)
21
Gehäuse Stütze (K-Gehäuse Stütze-02397-04 Schwarz)
22
Filterrahmen (K-Filterrahmen SBG-02459-03)
23
Stützplatte (K-Stützplatte-00711-01)
Achse (K-Achse-02409-01)
24
Filterkasten (Z-B1389-Filterkasten-01)
25
26
Schutzbügel (K-Schutzbügel-02424-01)
27
Dichtband (Nadelfilz selbstklebend B/H=19/1mm
L=1440mm)
Hochleistungsluftreiniger TAC ECO
