SmartRelais 3 Leser

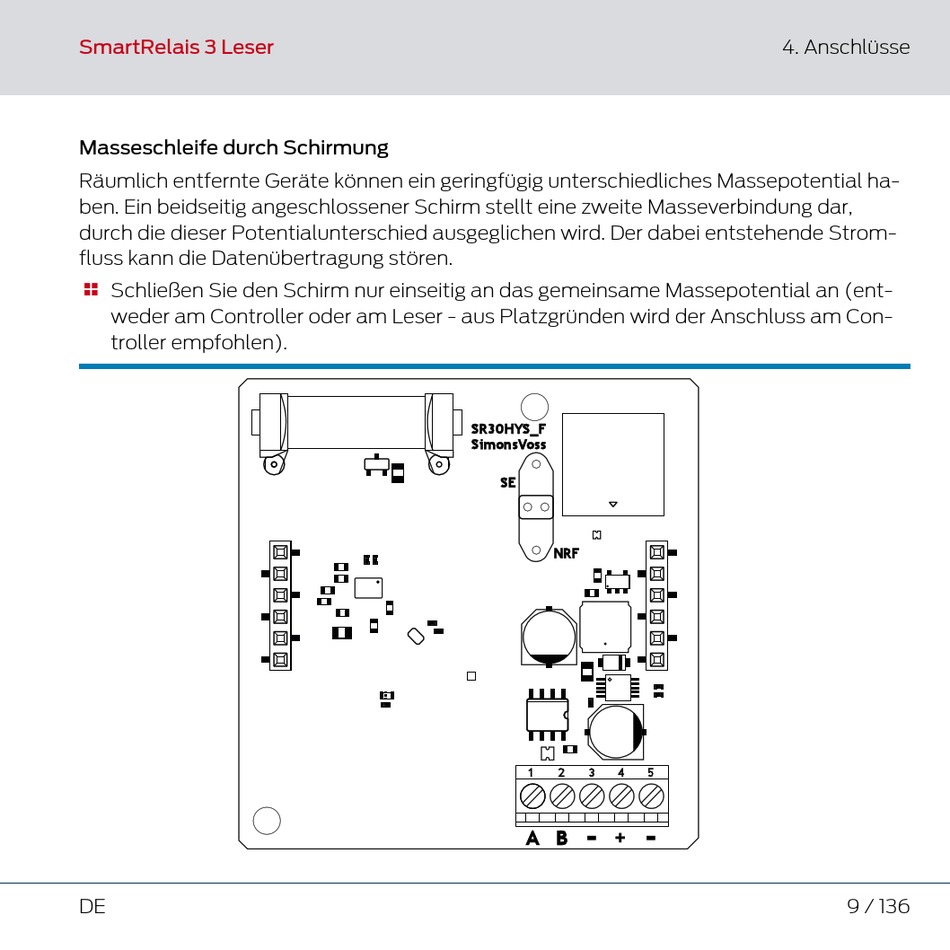

Masseschleife durch Schirmung
Räumlich entfernte Geräte können ein geringfügig unterschiedliches Massepotential ha-
ben. Ein beidseitig angeschlossener Schirm stellt eine zweite Masseverbindung dar,
durch die dieser Potentialunterschied ausgeglichen wird. Der dabei entstehende Strom-
fluss kann die Datenübertragung stören.
Schließen Sie den Schirm nur einseitig an das gemeinsame Massepotential an (ent-

weder am Controller oder am Leser - aus Platzgründen wird der Anschluss am Con-
troller empfohlen).
DE
SR30HYS_F
SimonsVoss
SE
NRF
1 2 3 4 5
- -
+
A B
4. Anschlüsse
9 / 136
