SimonsVoss SREL3.EXT Serie Kurzanleitung Seite 123

SmartRelais 3 Leser
Normalt

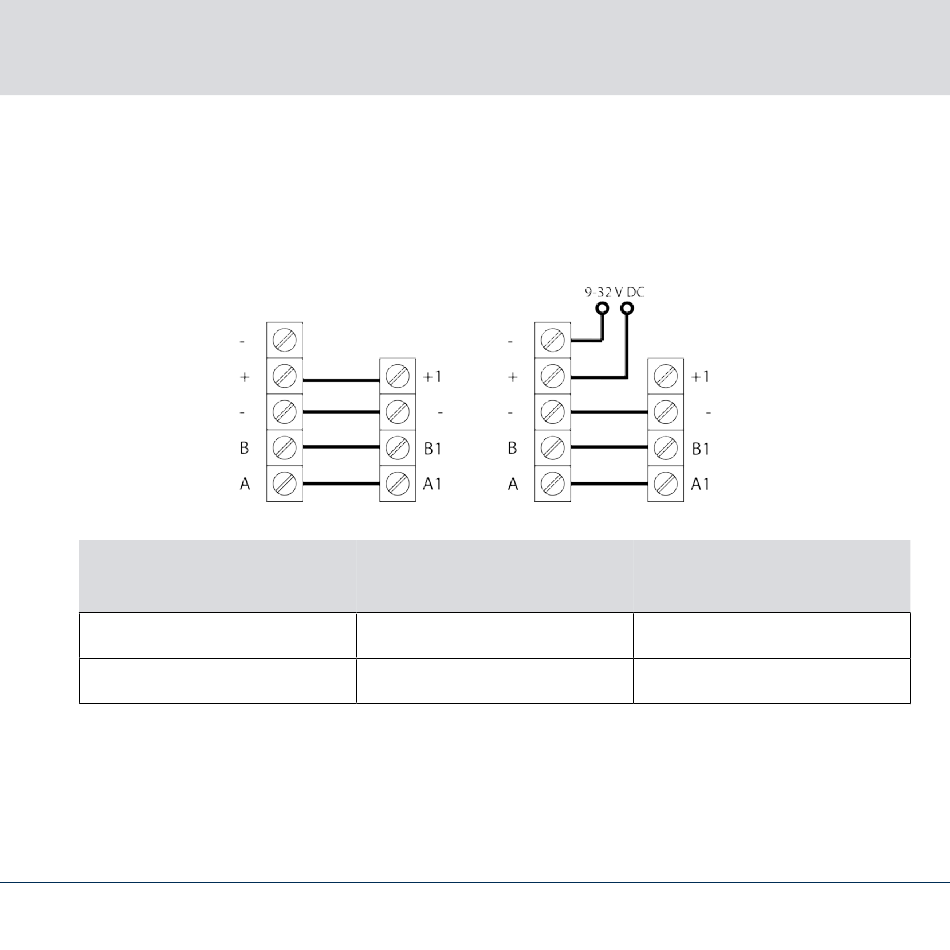

Läsaren x (x = 1 ... 3) måste anslutas till
utförande
SREL3-styrenheten via en fyrledarkabel. Alternativt kan läsaren
(utan WP)
anslutas direkt via en matningsspänning. I detta fall behövs endast en
treledarkabel (A, B, -) till styrenheten.
Läsaranslutning
A
B
SE
Läsare Styrenhet
SREL3-
styrenhetsanslutning
A1/A2/A3
B1/B2/B3
Läsare Styrenhet
Alternativ koppling
Signal
RS-485: Dataledning A
RS-485: Dataledning
