4. Anschlüsse
Normale Aus-

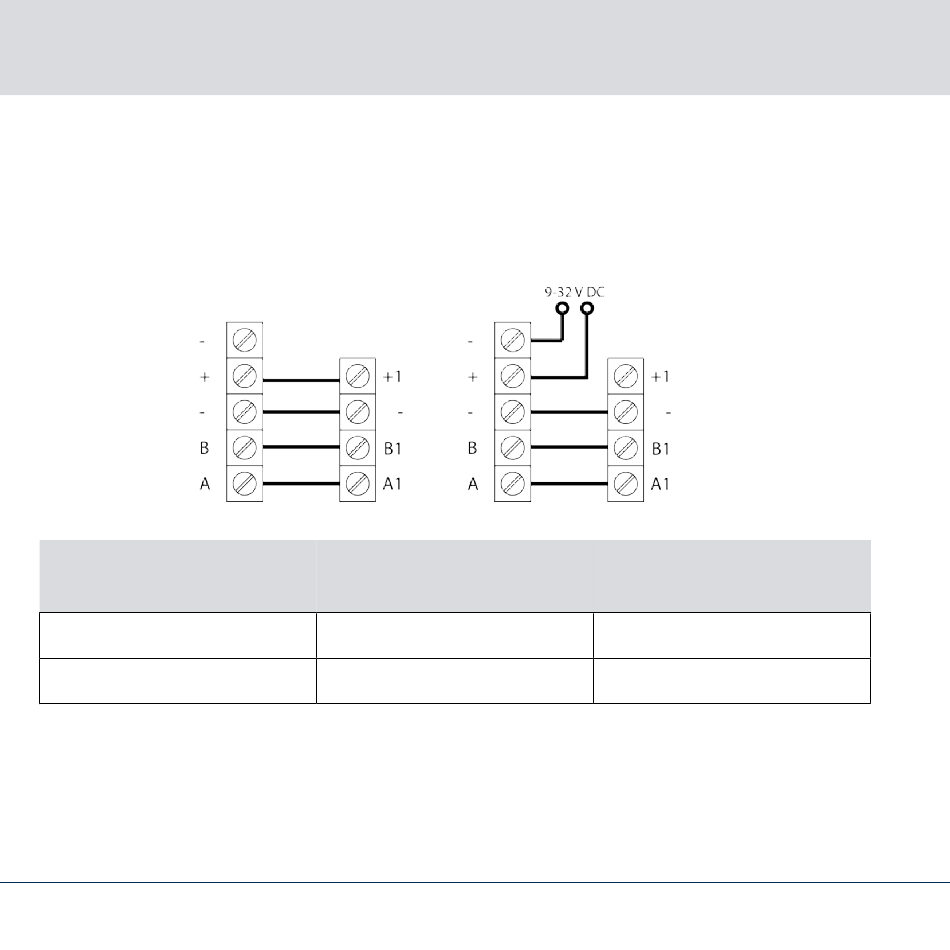

Der Leser x (x=1...3) muss über ein vieradriges Kabel mit dem
führung (ohne
SREL3-Controller verbunden werden. Alternativ kann der Leser direkt
WP)
über eine Versorgungsspannung angeschlossen werden. In diesem Fall
ist nur ein dreiadriges Kabel (A, B, -) zum Controller notwendig.
Leseranschluss
A
B
10 / 136
Leser Controller
SREL3-Controlleran-
schluss
A1/A2/A3
B1/B2/B3
Leser Controller
Alternative Beschaltung
Signal
RS-485: Datenleitung A
RS-485: Datenleitung B
SmartRelais 3 Leser
