SimonsVoss SREL3.EXT Serie Kurzanleitung Seite 65

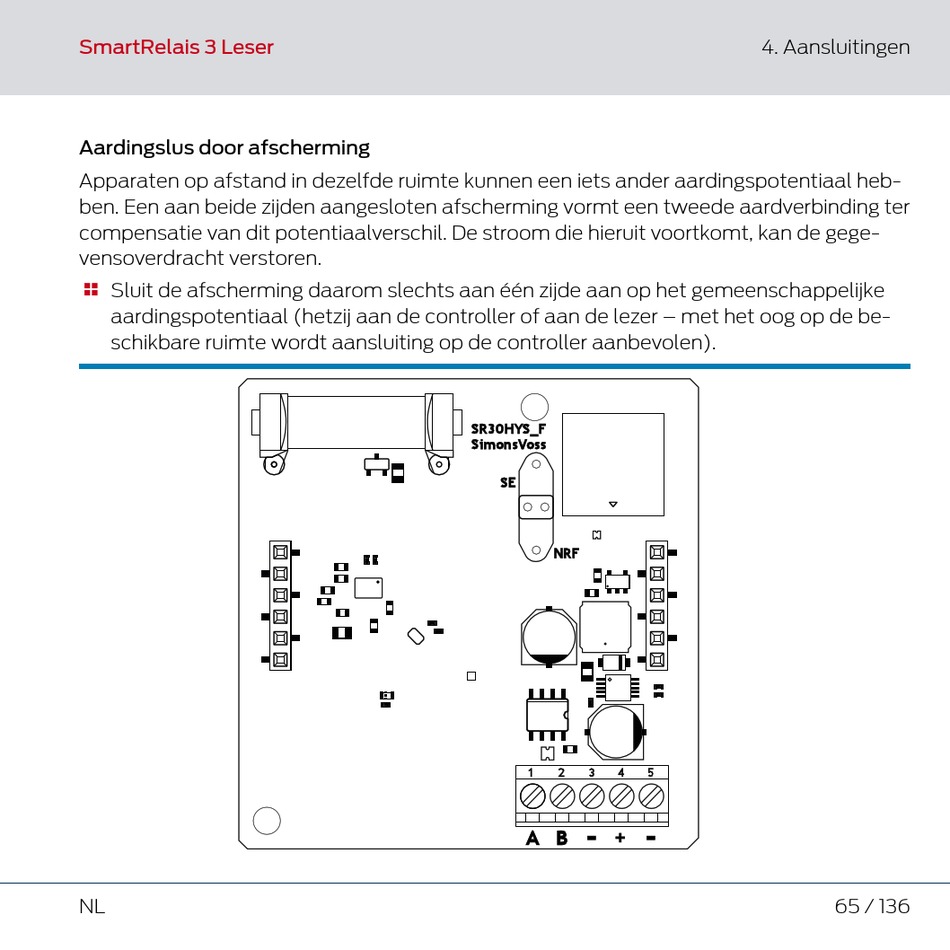

SmartRelais 3 Leser
Aardingslus door afscherming
Apparaten op afstand in dezelfde ruimte kunnen een iets ander aardingspotentiaal heb-
ben. Een aan beide zijden aangesloten afscherming vormt een tweede aardverbinding ter
compensatie van dit potentiaalverschil. De stroom die hieruit voortkomt, kan de gege-
vensoverdracht verstoren.
Sluit de afscherming daarom slechts aan één zijde aan op het gemeenschappelijke

aardingspotentiaal (hetzij aan de controller of aan de lezer – met het oog op de be-
schikbare ruimte wordt aansluiting op de controller aanbevolen).
NL
SR30HYS_F
SimonsVoss
SE
NRF
1 2 3 4 5
- -
+
A B
4. Aansluitingen
65 / 136
