Würth EBL-700-1 Montage- Und Bedienungsanleitung

Montage- und Bedienungsanleitung

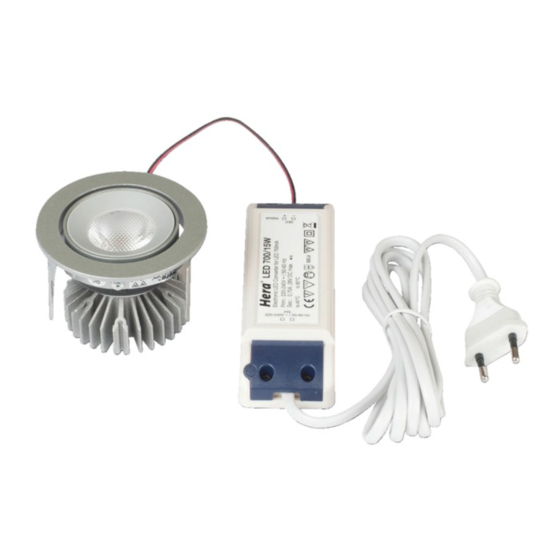

LED-Einbauleuchte EBL-700-1
Bestimmungsgemäße Verwendung
Schwenkbare LED-Einbauleuchte mit Trafo. Beidseitig schwenkbar um 20°. Als Möbelleuchte gemäß VDE 0710
Teil 14/04.82 zum Einbau in Möbel zugelassen. Nur für den Betrieb im Innenbereich geeignet.
1. Die Montage und Demontage darf nur im spannungslosen Zustand durchgeführt werden!
2. Beim Austausch von defekten Teilen dürfen nur Originalteile verwendet werden.
3. Die Einbauabstände müssen eingehalten werden. Bei Nichtbeachtung besteht Überhitzungsgefahr.
4. Alle Steckverbindungen immer bis zum Anschlag einführen.
5. Das Leuchtmittel besteht aus nicht-wechselbaren Leuchtdioden (LED). Die Leuchte nicht demontieren da das
Licht der Leuchtdioden das menschliche Auge verletzen kann.
6. Die hohe Lebensdauer der Leuchtdioden (min. 30.000 Stunden bzw. ca. 3,5 Jahre bei ununterbrochener
Leuchtdauer) macht einen Leuchtmittelwechsel nicht erforderlich.
7. Werden andere als die angegebenen LED - Konverter eingesetzt, übernimmt Würth keine Gewährleistung.
Montagemaße
zum Trafo
LED 700
beidseitig um
20° schwenkbar
min. 300 x 300 mm
100 mm
LED 700/15W
Montage
max. 25
Bei Reinigung der Oberfl ächen nur
milde Reinigungsmittel und weiche
Lappen benutzen!
Maßangaben unverbindlich. Technische Daten vorbehalten. Nachdruck auch auszugsweise verboten.
Adolf Würth GmbH & Co. KG · Reinhold-Würth-Str. 12–17 · 74653 Künzelsau, Germany · T +49 7940 15-0 · F +49 7940 15 -1000 · www.wuerth.com
9,6 W Power LED/700 mA
5 6
2 , 5
Leuchte nicht mit wärmedämmendem
Material abdecken !
ø68 mm
Entsorgen Sie elektrische Geräte nicht im Hausmüll, nutzen Sie die
Sammelstellen in Ihrer Gemeinde. Wenn Sie das Gerät durch ein neues
ersetzen, ist der Verkäufer gesetzlich verpfl ichtet, das alte mindestens
kostenlos zur Entsorgung entgegenzunehmen.
LED 700/15W
Ein fester Netzanschluss darf nur vom
Fachmann erstellt werden.
, 5
2 7
0
1 4
