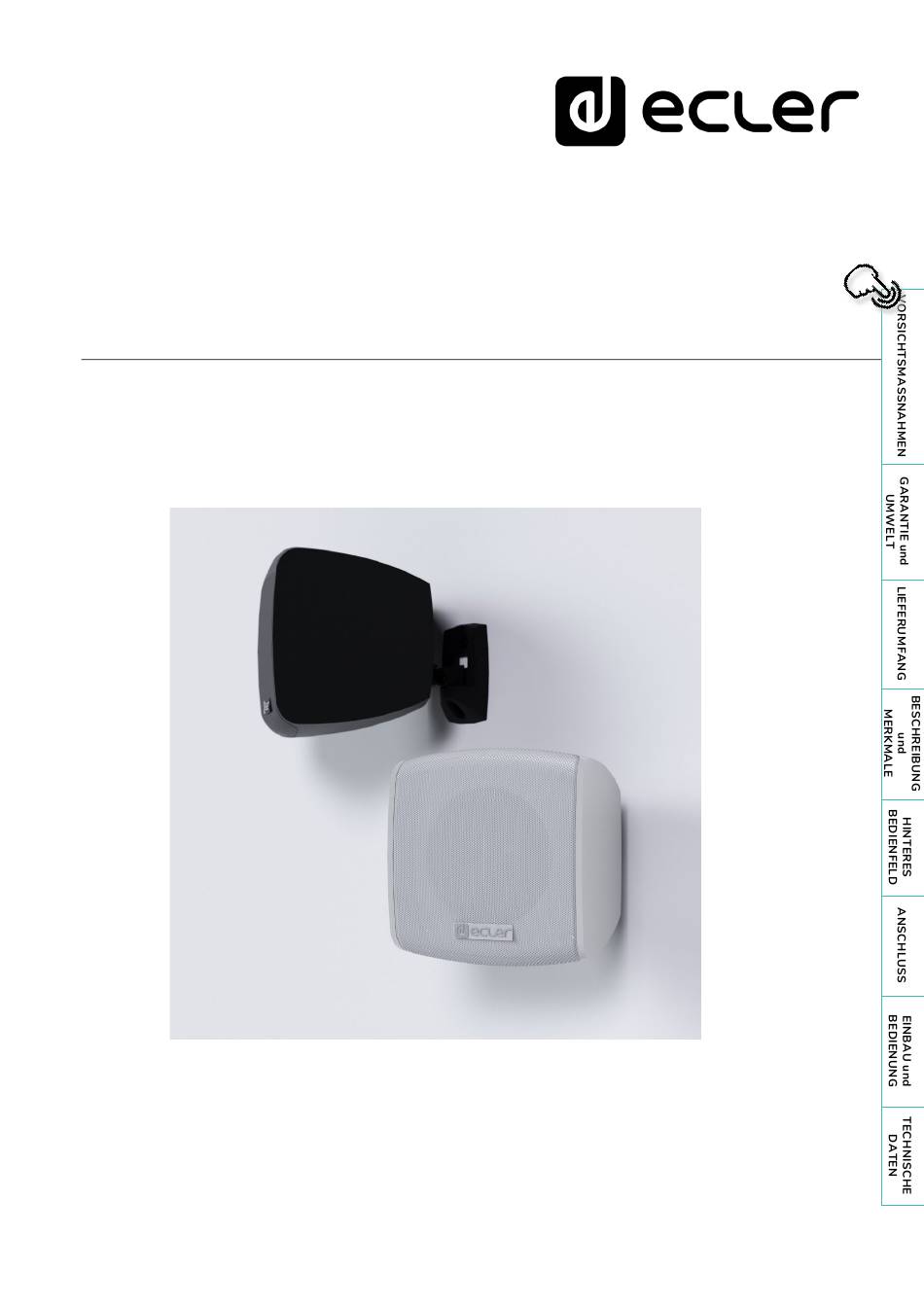

- Seite 1 UNIVERSALLAUTSPRECHER Passivlautsprecher für den Aussenbereich BEDIENUNGSANLEITUNG 50-0450-0100 eMOTUS3OD...
- Seite 2 INHALTSVERZEICHNIS 1. VORSICHTSMASSNAHMEN ....................3 1.1 Wichtige Vorbemerkung......................3 1.2 Wichtige Sicherheitshinweise ....................4 1.3 Reinigung ............................ 4 2. GARANTIE und UMWELT ......................5 3. LIEFERUMFANG ........................... 5 4. BESCHREIBUNG UND MERKMALE ..................6 4.1 Die wichtigsten Merkmale ....................... 6 5.
- Seite 3 Geräte der Sicherheitsklasse I dürfen nur an Netzsteckdosen mit geerdetem Schutzleiter angeschlossen werden. ACHTUNG: Ecler-Produkte haben eine lange Lebensdauer von mehr als 10 Jahren. Dieses Produkt darf unter keinen Umständen als unsortierter Siedlungsabfall entsorgt werden. Entsorgen Sie es bitte beim nächstgelegenen Abfallverwertungszentrum für...
- Seite 4 1.2 Wichtige Sicherheitshinweise 1. Lesen Sie diese Anleitung durch. 12. Trennen Sie das Gerät vom Netz bei 2. Bewahren Sie diese Anleitung gut auf. Gewitter oder wenn es über einen 3. Beachten Sie alle Warnhinweise. längeren Zeitraum nicht verwendet 4. Befolgen Sie alle Anweisungen. werden soll.
- Seite 5 Für ein optimales Funktionieren des Geräts empfehlen wir Ihnen, die Instandhaltung ausschließlich von unseren autorisierten technischen Servicepartnern durchführen zu lassen. Für alle ECLER-Produkte gilt eine Garantie. Die Gültigkeitsdauer und die Bedingungen finden Sie unter www.ecler.com oder auf der dem Gerät beiliegenden Garantiekarte.
- Seite 6 4. BESCHREIBUNG UND MERKMALE eMOTUS3OD ist ein Lautsprechergehäuse mit einem 3"-Woofer und einzigartigem eMOTUS- Design. Dank Aluminiumgitter und UV-Schutz (IP65) für Innen- und Außenanwendungen geeignet. ein kompakter Profi-Lautsprecher, leicht zu bedienen, erschwinglich und mit einzigartigem Design, das sich perfekt in eine Vielzahl verschiedener Anwendungen einfügt: Themenparks, Garten- und Parkanlagen, urbane Räume, Freizeitanlagen, Gesundheits- und Sportzentren,...
- Seite 7 5. HINTERES BEDIENFELD 2-pin Euroblock-Stecker Leistungswahlschalter Befestigungspunkt des Sicherheitskabels...
- Seite 8 6. ANSCHLUSS Der eMOTUS3OD ist sowohl für niederohmigen als auch für hochohmigen Betrieb ausgelegt. Er hat daher an seiner Rückseite einen Umschalter mit 5 Stellungen für die Wahl der Betriebsart. Die 4 ersten Stellungen sind für den hochohmigen und die fünfte Stellung ist für den niederohmigen Betrieb (*).
- Seite 9 Kabelwegen zu arbeiten und mit Kabelquerschnitten, die deutlich niedriger sind als die, die üblicherweise in niederohmigen Anlagen zum Einsatz kommen. Der eMOTUS3OD wird ab Werk mit dem Umschalter auf 100V/15W-Stellung geliefert. Wird das System versehentlich an einen Verstärker mit Ausgang im niederohmigen Betrieb angeschlossen, so erleidet der Lautsprecher zwar dadurch keinen Schaden, bleibt aber in seiner Leistung weit unter den üblichen Werten.
- Seite 10 • Für eine zufriedenstellende Tonwiedergabe dürfen zwischen den Lautsprechern und dem Publikum keine Hindernisse stehen. • Passen Sie die Schalldruckpegel an die Wiedergabebedürfnisse an. Trotz ihrer geringen Abmessungen haben die Modelle eMOTUS3OD eine weitaus bessere Leistung als Heimlautsprecher. Vorgehensweise zur Wandmontage: Bohren Sie entsprechend den Bohrungen in der Halterung drei Löcher von jeweils 6 mm...
- Seite 11 Schlieβen Sie das Lautsprecherkabel mit dem mitgelieferten Euroblock-Stecker an den Anschluss an der Rückseite der Box an. Achten Sie dabei auf die richtige Polarität der Anschlüsse sowie darauf, dass das Kabel durch die quadratische Öffnung der Halterung hindurchgeführt wird. Wird der Lautsprecher im Aussenbereich installiert, so ist es empfehlenswert, die mitgelieferte Schutzabdeckung anzubringen.
- Seite 12 8. TECHNISCHE DATEN 8.1 Technische Spezifizierungen eMOTUS3OD System Effective frequency range 120 Hz - 20 kHz (-10dB) Coverage angle 196°x187° (HxV) Power handling 25W RMS / 100W Peak Sensitivity 85dB (1W/1m) Maximum SPL 99dB continuous / 105dB peak Power options 2.5W/5W/7.5W/15W @ 100V and 8Ω...
- Seite 13 8.2 Mechanisches Diagramm Alle Angaben in mm. Ecler eMOTUS3OD Mechanical Diagram 1 3 2 1 1 5 ,5 61-11129-0100 www.ecler.com...
- Seite 14 NEEC AUDIO BARCELONA S.L. behält sich Änderungen oder Verbesserungen an Design oder Herstellung vor, die diese Produkt-Spezifizierungen betreffen können. Bei technischen Fragen wenden Sie sich an Ihren Lieferanten, Händler oder füllen Sie das Kontaktformular auf unserer Website unter Support / Technical requests aus. Motors, 166-168 08038 Barcelona, Spain Tel. (+34) 932238403 information@ecler.com www.ecler.com...
