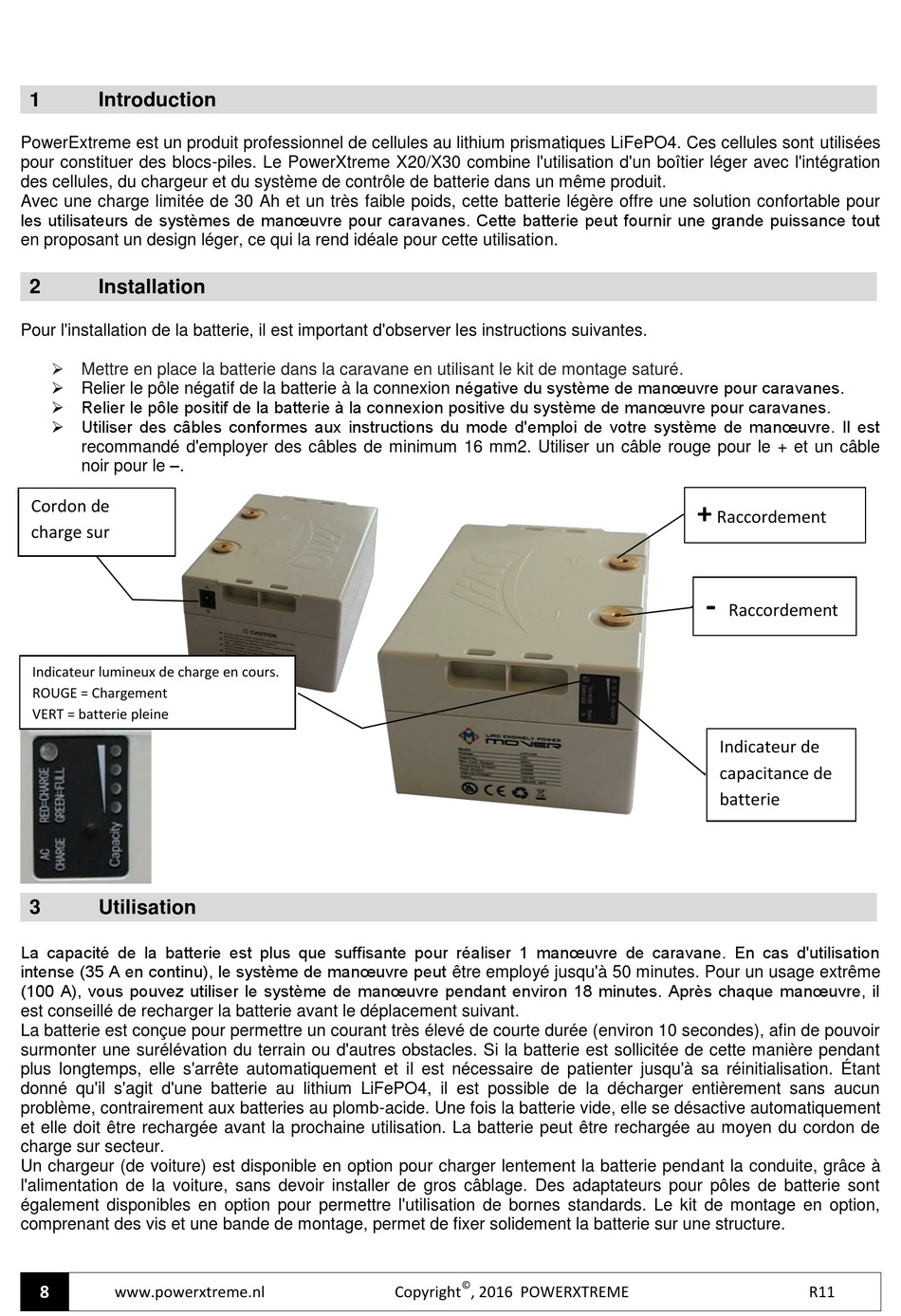

PowerXtreme X20 Bedienungs- Und Installationsanleitung Seite 8

1 Introduction
PowerExtreme est un produit professionnel de cellules au lithium prismatiques LiFePO4. Ces cellules sont utilisées
pour constituer des blocs-piles. Le PowerXtreme X20/X30 combine l'utilisation d'un boîtier léger avec l'intégration
des cellules, du chargeur et du système de contrôle de batterie dans un même produit.
Avec une charge limitée de 30 Ah et un très faible poids, cette batterie légère offre une solution confortable pour
les utilisateurs de systèmes de manœuvre pour caravanes. Cette batterie peut fournir une grande puissance tout
en proposant un design léger, ce qui la rend idéale pour cette utilisation.
2 Installation
Pour l'installation de la batterie, il est important d'observer les instructions suivantes.
 Mettre en place la batterie dans la caravane en utilisant le kit de montage saturé.
 Relier le pôle négatif de la batterie à la connexion négative du système de manœuvre pour caravanes.
 Relier le pôle positif de la batterie à la connexion positive du système de manœuvre pour caravanes.
 Utiliser des câbles conformes aux instructions du mode d'emploi de votre système de manœuvre. Il est
recommandé d'employer des câbles de minimum 16 mm2. Utiliser un câble rouge pour le + et un câble
noir pour le –.
Cordon de
charge sur
secteur
Indicateur lumineux de charge en cours.
ROUGE = Chargement
VERT = batterie pleine
3 Utilisation
La capacité de la batterie est plus que suffisante pour réaliser 1 manœuvre de caravane. En cas d'utilisation
intense (35 A en continu), le système de manœuvre peut être employé jusqu'à 50 minutes. Pour un usage extrême
(100 A), vous pouvez utiliser le système de manœuvre pendant environ 18 minutes. Après chaque manœuvre, il
est conseillé de recharger la batterie avant le déplacement suivant.
La batterie est conçue pour permettre un courant très élevé de courte durée (environ 10 secondes), afin de pouvoir
surmonter une surélévation du terrain ou d'autres obstacles. Si la batterie est sollicitée de cette manière pendant
plus longtemps, elle s'arrête automatiquement et il est nécessaire de patienter jusqu'à sa réinitialisation. Étant
donné qu'il s'agit d'une batterie au lithium LiFePO4, il est possible de la décharger entièrement sans aucun
problème, contrairement aux batteries au plomb-acide. Une fois la batterie vide, elle se désactive automatiquement
et elle doit être rechargée avant la prochaine utilisation. La batterie peut être rechargée au moyen du cordon de
charge sur secteur.
Un chargeur (de voiture) est disponible en option pour charger lentement la batterie pendant la conduite, grâce à
l'alimentation de la voiture, sans devoir installer de gros câblage. Des adaptateurs pour pôles de batterie sont
également disponibles en option pour permettre l'utilisation de bornes standards. Le kit de montage en option,
comprenant des vis et une bande de montage, permet de fixer solidement la batterie sur une structure.
8
www.powerxtreme.nl
©
Copyright , 2016 POWERXTREME
+
Raccordement
-
Raccordement
Indicateur de
capacitance de
batterie
R11
