Mono 20 P/L

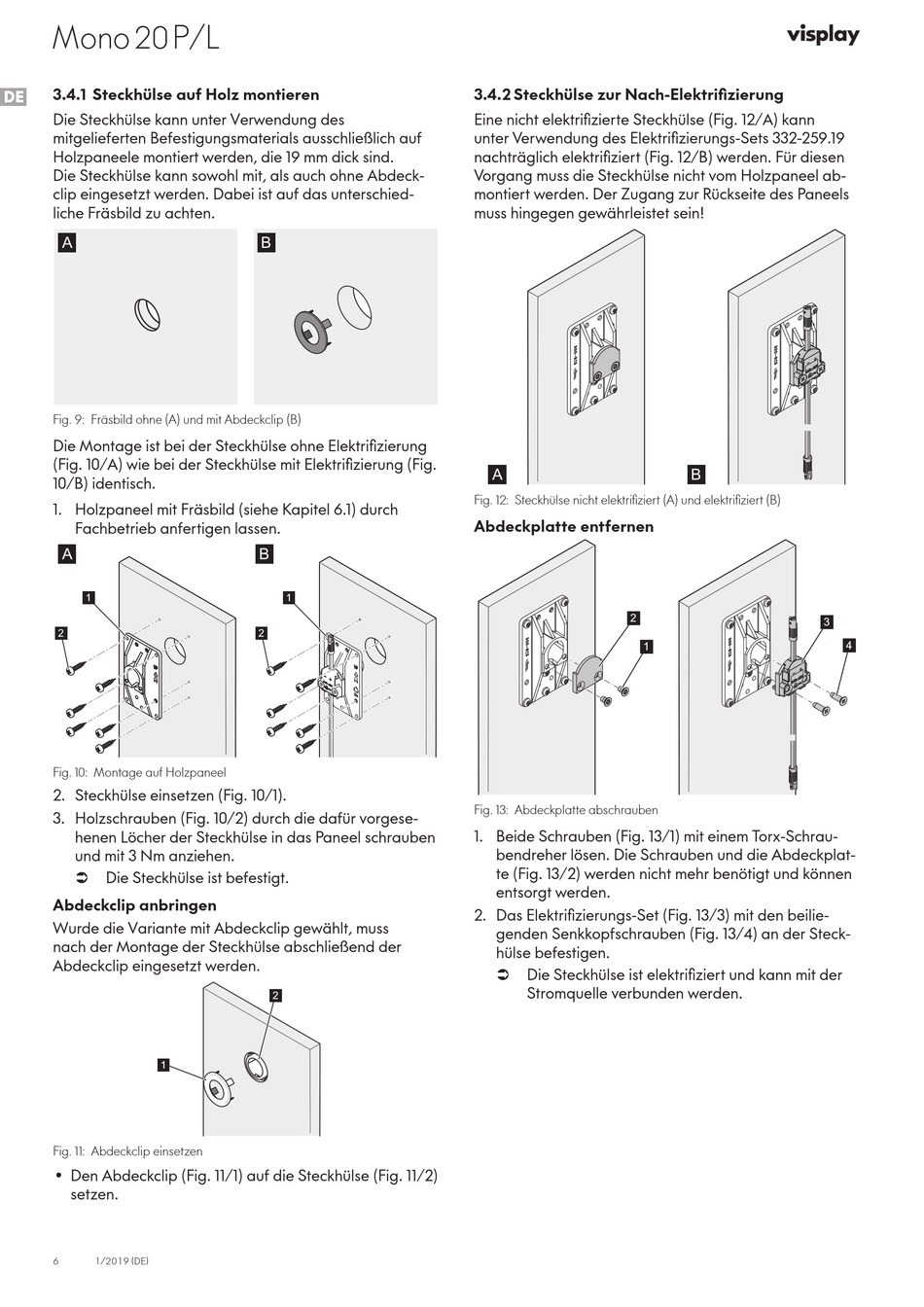

3.4.1 Steckhülse auf Holz montieren
DE
Die Steckhülse kann unter Verwendung des
mitgelieferten Befestigungsmaterials ausschließlich auf
Holzpaneele montiert werden, die 19 mm dick sind.
Die Steckhülse kann sowohl mit, als auch ohne Abdeck­
clip eingesetzt werden. Dabei ist auf das unterschied­
liche Fräsbild zu achten.
A
Fig. 9: Fräsbild ohne (A) und mit Abdeckclip (B)
Die Montage ist bei der Steckhülse ohne Elektrifizierung
(Fig. 10/A) wie bei der Steckhülse mit Elektrifizierung (Fig.
10/B) identisch.
1. Holzpaneel mit Fräsbild (siehe Kapitel 6.1) durch
Fachbetrieb anfertigen lassen.
A
1
2
Fig. 10: Montage auf Holzpaneel
2. Steckhülse einsetzen (Fig. 10/1).
3. Holzschrauben (Fig. 10/2) durch die dafür vorgese­
henen Löcher der Steckhülse in das Paneel schrauben
und mit 3 Nm anziehen.
Die Steckhülse ist befestigt.
Â
Abdeckclip anbringen
Wurde die Variante mit Abdeckclip gewählt, muss
nach der Montage der Steckhülse abschließend der
Abdeckclip eingesetzt werden.
1
Fig. 11: Abdeckclip einsetzen
• Den Abdeckclip (Fig. 11/1) auf die Steckhülse (Fig. 11/2)
setzen.
6 1/2019 (DE)
B
B
1
2
2
3.4.2 Steckhülse zur Nach-Elektrifizierung
Eine nicht elektrifizierte Steckhülse (Fig. 12/A) kann
unter Verwendung des Elektrifizierungs­Sets 332­259.19
nachträglich elektrifiziert (Fig. 12/B) werden. Für diesen
Vorgang muss die Steckhülse nicht vom Holzpaneel ab­
montiert werden. Der Zugang zur Rückseite des Paneels
muss hingegen gewährleistet sein!
A
Fig. 12: Steckhülse nicht elektrifiziert (A) und elektrifiziert (B)

Abdeckplatte entfernen

Fig. 13: Abdeckplatte abschrauben
1. Beide Schrauben (Fig. 13/1) mit einem Torx­Schrau­
bendreher lösen. Die Schrauben und die Abdeckplat­
te (Fig. 13/2) werden nicht mehr benötigt und können
entsorgt werden.
2. Das Elektrifizierungs­Set (Fig. 13/3) mit den beilie­
genden Senkkopfschrauben (Fig. 13/4) an der Steck­
hülse befestigen.
Die Steckhülse ist elektrifiziert und kann mit der
Â
Stromquelle verbunden werden.
B
