2.3 Spannungsversorgung

DE
Der 24 V­Verteiler ermöglicht die Versorgung von maxi­
mal 8 Anschlüssen mit maximal 2 Konvertern à 75 W. Der
Schalteingang ermöglicht die Verwendung eines Schal­
ters.
NV (24 V)
L = 500 mm
ø 7.7 mm

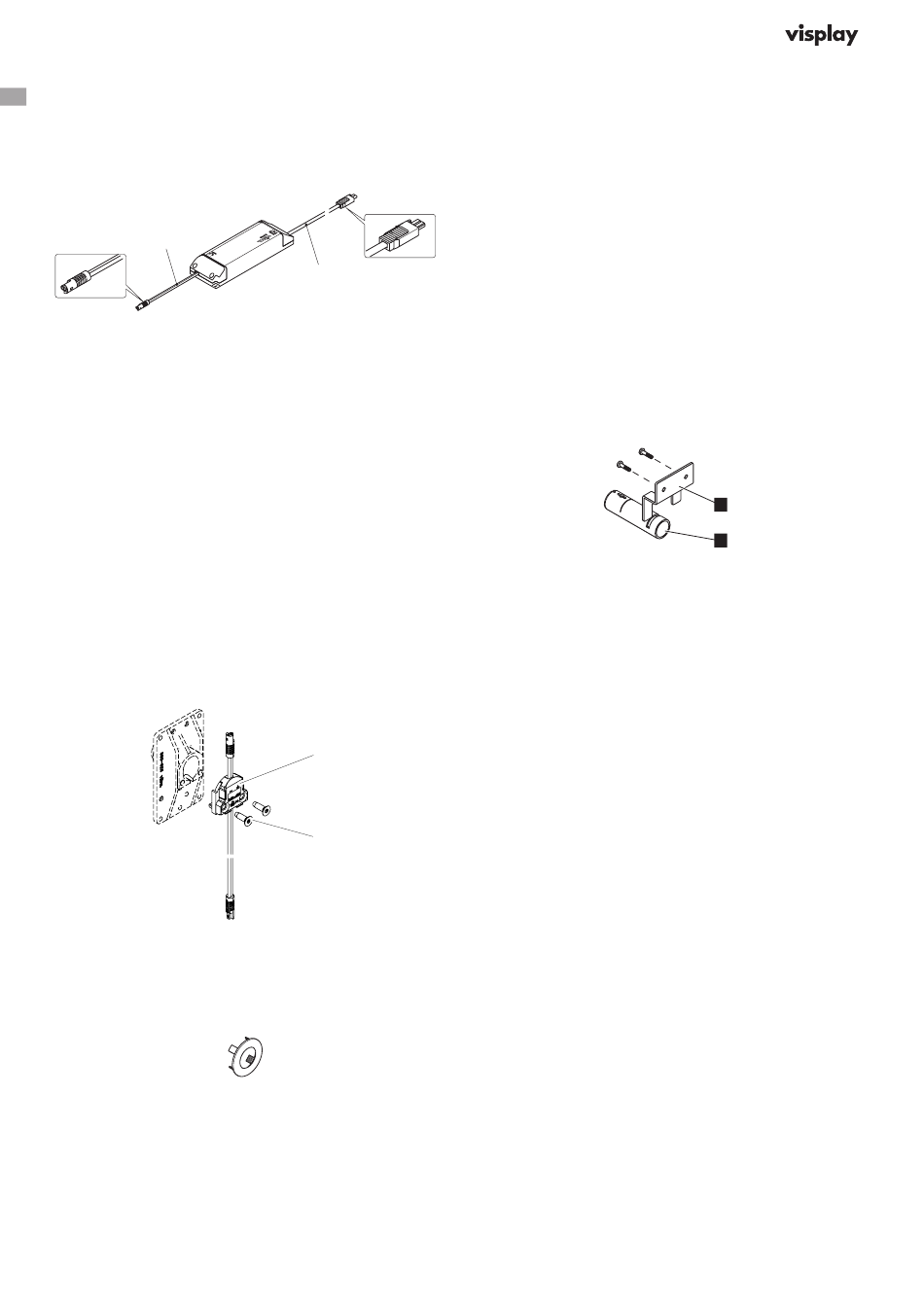

Fig. 3: Konverter
HINWEIS! Die Leistungsaufnahme der elektrischen
Verbraucher muss unbedingt beachtet werden.
Bei Verwendung mit Dimmern wird das Dimmer-Set
318-271.19 benötigt!
Eine Übersicht über den Stromanschluss der Steckhülsen
und die dazu benötigten Komponenten für die Elektrifi­
zierung siehe Kapitel 3.5.
2.4 Lieferumfang und Zubehör
2.4.1 Elektrifizierungs-Set
Das Elektrifizierungs­Set ist standardmässig Teil der
Steckhülse mit Elektrifizierung. Es dient der nachträg­
lichen Elektrifizierung bestehender Mono 20 P/L Steck­
hülsen ohne Elektrifizierung.
Der Lieferumfang der Elektrifizierungs­Sets beinhaltet
den Elektroanschluss mit Stromkabel (Fig. 4/1) und 2
Befestigungsschrauben Senkschrauben M5 x 16 Torx (Fig.
4/2).
Fig. 4: Elektrifizierungs-Set für Steckhülsen ohne Elektrifizierung
Für die Montage des Elektrifizierungs­Sets siehe Kapitel
3.4.2
2.4.2 Abdeckclip
Fig. 5: Abdeckclip
Der Abdeckclip muss separat bestellt werden.
2.4.3 Warenträger
Die Warenträger dienen zur Aufnahme der Ware. Wa­
renträger können verschiedene Ausprägungen haben.
Beispiele für verfügbare Warenträger:
4 1/2019 (DE)
• Abhängearme, gerade
• Schuhtablare
• Konsole für Holz­ oder Glastablar
• Tragstange in Verbindung mit Konsole
• Einzeltragstange
Weitere Informationen zu den einzelnen Warenträgern
dem Produktkatalog sowie produktspezifischen Beschrei­
bungen entnehmen.
100–240 V
L = 200 mm
Konsolen und Tablare
Konsolen dienen zur Aufnahme von Tragstangen oder
Tablaren.
Tablare sind Ablagen aus Holz oder Glas. Zeichnungen
zur Fertigung von zu den Standardkonsolen passenden
Tablaren können über den Hersteller bezogen werden.
2.4.4 Einhänge-Set für Holzpaneele, etc.
Fig. 6: Einhänge-Set für Holzpaneele
Anstelle von Warenträgern können Holzpaneele, Pla­
kate, etc. mit einem Einhänge­Set in der Steckhülse
befestigt werden. Dieses besteht aus Einhängeadapter
(Fig. 6/1) und Einhängelasche (Fig. 6/2).
• Maximale Belastung: 20 kg
1
2
- für einen oder ein Paar Schuhe
- elektrifiziert oder ohne Elektrifizierung
2
1
