Phonak Roger Bedienungsanleitung

Bedienungsanleitung für

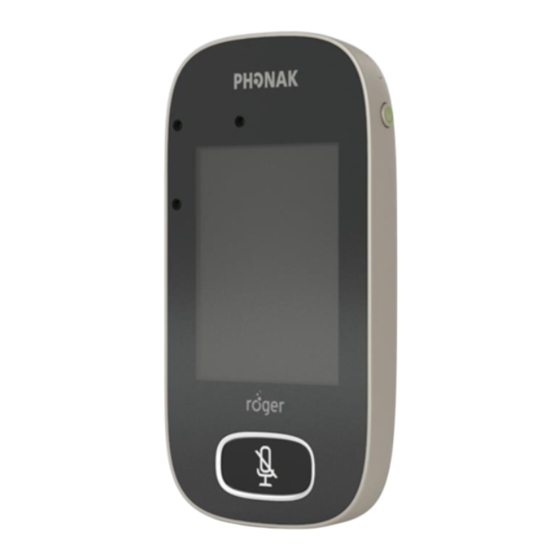

Roger Touchscreen Mic-Sender
Stand: 25.03.2020, erstellt von KDR
Mit diesen Anlagen können nur Roger-Empfänger
verbunden werden! Der Sender hat kein Headset!
Bitte mit dem Touchscreen nach vorn um den Hals tragen!
Der Abstand zwischen Mund und Mikrofonen sollte 20 cm
betragen.
1
Ein-/Aus-Schalter; zur Aktivierung aus dem Standby-Modus
Stummschalt-Taste: Die Umrandung der Taste blinkt rot, wenn das Mikro stumm geschaltet ist.
Beim Ablegen des Senders muss dieser IMMER stumm geschaltet werden!
2
Sonst wird automatisch der „Small Group Modus" aktiviert (Displaysymbol oben rechts: weißer Punkt mit ge-
strichelter grüner Umrandung). Alles im Umkreis des Senders wird dann an die Empfänger übertragen.
Home-Bildschirm:
Um zum Home-Bildschirm zurückzukehren, Haussymbol oder Häkchen oben im Display drücken.
Connect ermöglicht den Sender mit anderen Roger-Geräten zu verbinden: Dafür den Sender
ca. 10 cm neben das zu verbindende Gerät (Lautsprecher, Handmikrofon, Roger-Empfänger)
halten und Connect drücken. Achtung: Jeder Empfänger muss einzeln gekoppelt werden!
SubNet: Diese Funktion ermöglicht die Übertragungsanlage nur mit einzelnen Kindern zu nutzen,
z.B. in Stillarbeitsphasen (um leiser sprechen zu können und gleichzeitig sicher zu stellen, dass
das Gesagte beim Kind ankommt) oder bei Kleingruppenarbeit.
Ein SubNet einrichten: Auf die SubNet-Taste tippen und im Abstand von ca. 10 cm zu jedem
Empfänger, der im SubNet genutzt werden soll, auf Connect tippen.
Das SubNet ist eingerichtet, das Signal des Senders kann jetzt nur von den mit dem Subnet
verbundenen Schüler-Empfängern empfangen werden, der Lautsprecher übertragt kein Signal.
Um das SubNet wieder abzubrechen siehe Netzwerk.
Netzwerk: Diese Taste muss gedrückt werden, um ein SubNet abzubrechen und wieder ins
reguläre Netzwerk des Klassenzimmers zurückzukehren.
Die Empfänger, die mit einem SubNet verbunden waren, müssen mithilfe der Connect-Taste
wieder neu mit dem Netzwerk des Klassenzimmers verbunden werden.
Zur Einblendung der übrigen Symbole, muss wie bei einem Smartphone von rechts nach links über den Touchscreen
„gewischt" werden.
Bildschirm 2:
Geräteliste: Beim Drücken dieser Taste werden alle Roger-Geräte
aufgelistet, die eingeschaltet sind und sich im Netzwerk befnden,. d.h. alle Geräte, die
Pilot)
bereits mithilfe von Connect oder einem WallPilot mit dem Netzwerk verbunden wurden.
Check: Zur Überprüfung eines Roger-Gerätes den Sender ca. 10 cm neben das zu verbindende
Gerät halten und die Check-Taste drücken. Angezeigt werden dann u.a. Netzwerk-Status, Gerät-
name
(z.B. Roger MyLink, Roger X (Empfänger); Pass-Around (Handmikrofon) etc.)
Bei Handmikrofonen wird auch der Batteriezustand und die Gesamtnutzungszeit angezeigt.
Mikrofone
des Senders
(schwarzer Bildschirm)
(Empfänger, Handmikrofon, Wall-
, Seriennummer.
1
2
kurz drücken!
