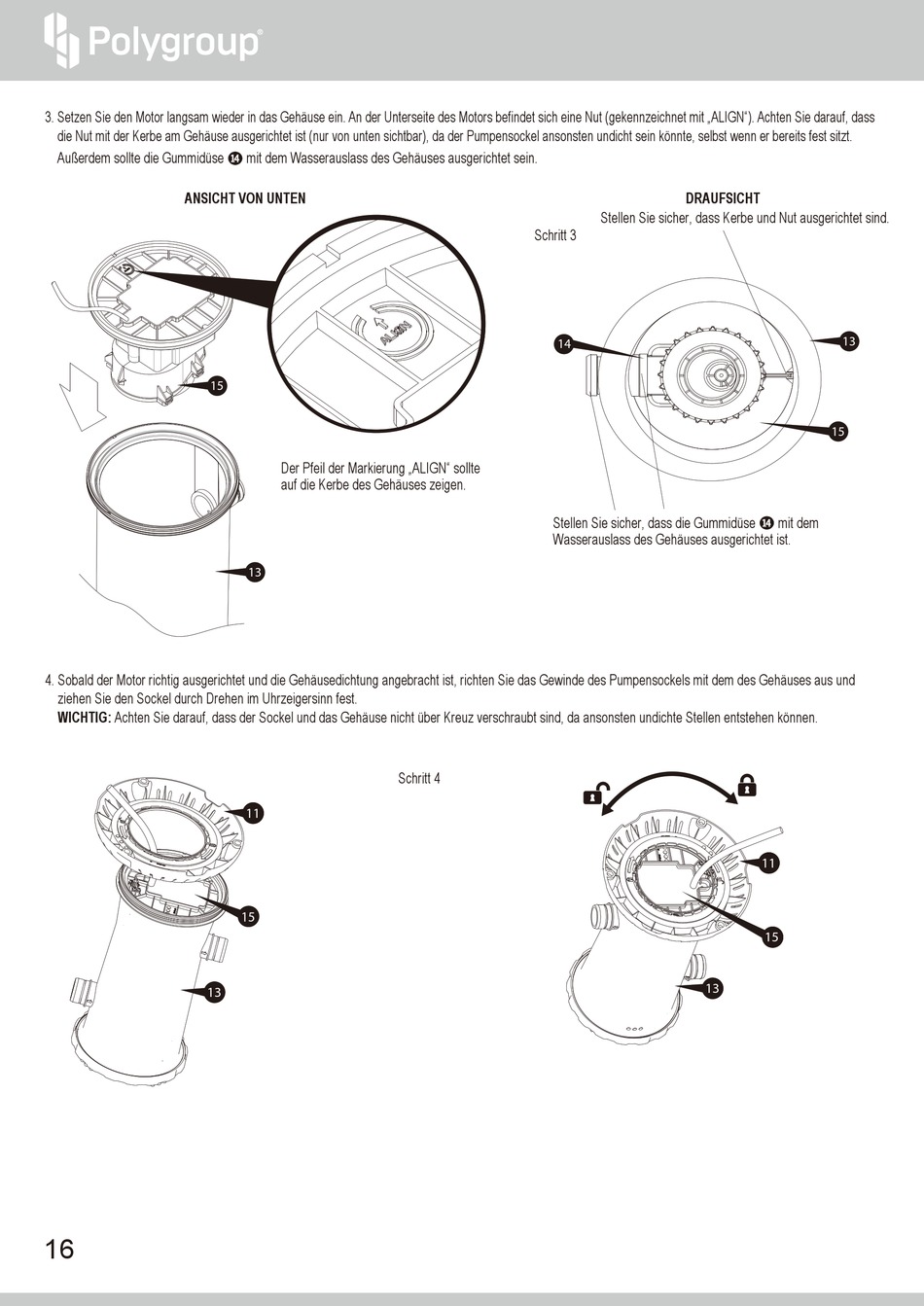

3. Setzen Sie den Motor langsam wieder in das Gehäuse ein. An der Unterseite des Motors befindet sich eine Nut (gekennzeichnet mit „ALIGN"). Achten Sie darauf, dass
die Nut mit der Kerbe am Gehäuse ausgerichtet ist (nur von unten sichtbar), da der Pumpensockel ansonsten undicht sein könnte, selbst wenn er bereits fest sitzt.
Außerdem sollte die Gummidüse
ANSICHT VON UNTEN
15
4. Sobald der Motor richtig ausgerichtet und die Gehäusedichtung angebracht ist, richten Sie das Gewinde des Pumpensockels mit dem des Gehäuses aus und
ziehen Sie den Sockel durch Drehen im Uhrzeigersinn fest.
WICHTIG: Achten Sie darauf, dass der Sockel und das Gehäuse nicht über Kreuz verschraubt sind, da ansonsten undichte Stellen entstehen können.
13
16
mit dem Wasserauslass des Gehäuses ausgerichtet sein.
t
Der Pfeil der Markierung „ALIGN" sollte
auf die Kerbe des Gehäuses zeigen.
13
Schritt 4
11
15
DRAUFSICHT
Stellen Sie sicher, dass Kerbe und Nut ausgerichtet sind.
Schritt 3
14
Stellen Sie sicher, dass die Gummidüse
Wasserauslass des Gehäuses ausgerichtet ist.
13
13
15
mit dem
t
11
15
