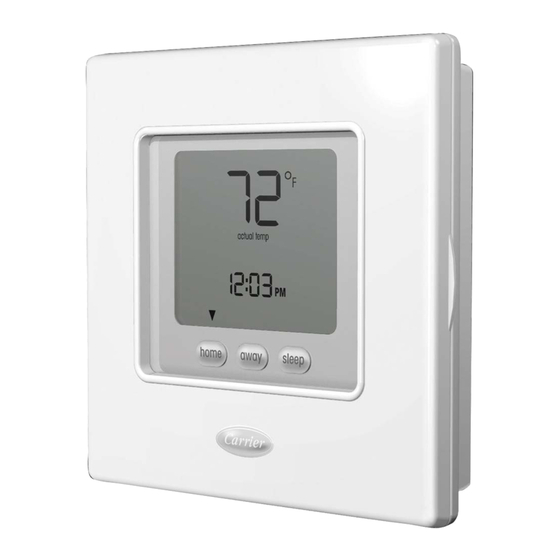

Einleitung Die programmierbare Benutzerschnittstelle der unterstützt: 7 Tage (d. h. alle Tage gleiche Einstellungen), Serie NUI von Carrier ist eine an der Wand montierte 5/2 (Montag bis Freitag und Samstag, Sonntag) und Niederspannungsbenutzerschnittstelle, die die Programmierung für einen Tag (alle 7 Tage verschieden) mit 2 Raumtemperatur mit Hilfe einer Heizung bzw.
Überlegungen zur Installation Modelle Die Benutzerschnittstelle NUI kann mit folgenden Optionen Diese Auswahl kann während der Installation erfolgen. programmiert werden: Nur Heizung Nur Kühlung Umsteuerbare Wärmepumpe Leistung Die Benutzerschnittstelle NUI wird mit einer ungeregelten Diese Spannung liefert die Luft-Wasser-Wärmepumpe für 12 V-Gleichspannung betrieben.
Seite 58
Installation Montage der Rückseite An der markierten Stelle zwei Löcher 5 mm in die Wand Länge und Verlegung der einzelnen Adern für die bohren. jeweilige Anschlussklemme und den Klemmenblock an Die Rückseite mit zwei Dübeln und Schrauben an der der Rückseite korrigieren; dabei jeweils 6,5 mm Reserve Wand fixieren und kontrollieren, ob die Adern durch die pro Ader lassen.
Seite 59
Installation Überlange Adern in die Wand und gegen den Achtung Montagesockel drücken. Die Bohrung in der Wand versiegeln, um Luftzug zu vermeiden. Luftzug kann den Betrieb beeinträchtigen. GEFAHR BEIM UMGANG MIT ELEKTRISCHEN GERÄTEN Den Gehäusedeckel wieder einrasten lassen. Den Werden diese Vorsichtsmaßnahmen nicht beachtet, kann Thermostaten an der Montageplatte anbringen.
Installation (Tabelle 1) Schritt 3 — Konfiguration der Benutzerschnittstelle NUI durch den Installateur Mit Hilfe der Konfigurationsoptionen kann der Installateur werden. die Benutzerschnittstelle an eine bestimmte Anlage Im Folgenden finden Sie eine Liste der verfügbaren anpassen. Diese Einstellungen werden dem Benutzer nicht Parameter, eine Beschreibung der Einstellbereiche und die angezeigt und müssen vom Installateur richtig konfiguiert jeweiligen Werkeinstellungen.
Seite 61
Installation WERTE PARAMETER- BEREICH FUNKTION BESCHREIBUNG STANDARD NUMMER Dieser Code wird benutzt, um die Nummer der Heizklimakurve zu wählen: NUMMER DER 0. Keine vordefinierte Klimakurve (der Installateur muss HEIZKLIMAKURVE die Klimakurve zeichnen) 1-12. Für weitere Details zu den Klimakurven bitte die NUI-Handbücher konsultieren.
Seite 62
Installation WERTE PARAMETER- BEREICH FUNKTION BESCHREIBUNG STANDARD NUMMER GEFORDERTE Dieser Code zeigt die von der Systemsteuerung geforderte Frequenz an. FREQUENZ REELLE FREQUENZ Dieser Code zeigt die reelle Kompressorfrequenz an. KOMPRESSOR- Dieser Code zeigt die Betriebsstunden (x10) des LAUFZEIT Kompressors an. Dieser Code zeigt die nominale Heizpumpenleistung an CDU-KAPAZITÄT [kW].
Seite 63
Installation WERTE PARAMETER- BEREICH FUNKTION BESCHREIBUNG STANDARD NUMMER Dieser Code wird benutzt, um die Verzögerungszeit einzustellen, nach der, wenn (Temperatur eingestellt in Code 148) < Außenlufttemp. < (Temperatur eingestellt in Code 150), die externe Wärmequelle sich einschalten ZUSATZ- wird. Die Zählung der Zeit startet, wenn die Aktivierung 1 Min 10 Min VERZÖGERUNG...
Seite 64
Installation Aufruf des Konfigurationsmodus für den Installateur Die Zonentaste ( ) und Haltetaste ( ) gleichzeitig 3 Parameternummer Sekunden drücken: Die Parameternummer blinkt in der 3 Sekunden (Referenztabelle 1) Zeitanzeige des Displays, und der Parameterwert wird in der Temperaturanzeige des Displays angezeigt. Die Modustaste (M) drücken: Der Parameterwert in der Temperaturanzeige des Displays blinkt.
Seite 65
Installation Installation Beispiel 1: Parameter 100 – Systemart Vorgehensweise zur Änderung der Einstellungen Auswahlmöglichkeiten: Die Zonentaste ( ) und die Haltentaste ( ) gleichzeitig 1 = Wärmepumpe mit festem Wassertemperaturwert 3 Sekunden drücken: Die Parameternummer blinkt in (trockene Kontakte) der Zeitanzeige des Displays. Mit den Aufwärts- und 2 = Konfiguration der Klimakurve der Wärmepumpe Abwärtspfeiltasten die Parameternummer auf 100 (trockene Kontakte)
Klimakurven Voreingestellte Kurven Durch Aufruf der Parameter 112 und 117 entsprechend Die Kurven sind so konfiguiert, dass sie eine der Konfigurationstabelle für den Intallateur lassen sich 12 Sollinnentemperatur von 20 °C. Heizungskurven und 2 Kühlungskurven nutzen. °C HEIZKLIMAKURVE Fan Coil Fußbodenheizung °C Außentemperaturanzeige °...
Seite 67
Klimakurven KÜHLUNGSKLIMAKURVE °C °C Außentemperaturanzeige Tipps zur Auswahl Je steiler die Wärmekurve ist, umso höher ist die Wassertemperatur, insbesondere bei niedrigen Außentemperaturen. Downloaded from www.Manualslib.com manuals search engine...
Klimakurven Benutzerdefinierte Klimakurven Sind die Parameter 112 und 117 auf 0 gesetzt (siehe Tabelle Installationskonfigurationstabelle definiert werden müssen, 1), kann eine benutzerdefinierte Klimakurve in die Steuerung um benutzerdefinierte Heizungs- und Kühlungskurven zu geladen werden. erzeugen. Die folgenden Abbildungen zeigen, welche Parameter der HEIZKLIMAKURVE 1 - (Parameternummer 121) 2 - (Parameternummer 120)
Klimakurven Skurvenanpassung Die Steuerung der Benutzerschnittstelle NUI passt den Werkeinstellung/Konfiguration des Installateurs berechneten Wassersollwert der Istraumtemperatur an, wiederherstellen die an der Benutzerschnittstelle gemessen wird, um die Raumtemperatur komfortabel stabil zu halten und Energie Die Zonentaste ( ) und die Haltentaste ( ) gleichzeitig zu sparen.
Betriebs- und Anschlussinformationen (Tabelle 2) PARAMETER- INSTALLATIONS- WERTEBEREICH FUNKTION BESCHREIBUNG STANDARDWERT NUMMER WERT 0. Nur Kühlung GERÄTEKONFIGURATION 1. Heizung & Kühlung 2. nur Heizung PDie Zonentaste ( ) und die Modustaste (M) 10 Sekunden der Zähler 0 erreicht, muss in der Temperaturanzeige des lang drücken, um den Werkkonfigurationsmodus Displays „Fd“...
Verdrahtungsplan GMC-STEUERKASTEN Installation mit Simplex-Datenübertragung Notizen zur Konfiguration der Benutzerschnittstelle INSTALLATEUR Modellnummer Datum A. Hardwarekonfiguration Bohrung in der Wand abdichten B. Moduseinstellungen Modus (aus, Heizung, Kühlung) Heizungssollwert Kühlungssollwert C. Anwesenheit, Abwesenheit, Sollwerteinstellungen für Schlafen Heizen Kühlen Anwesenheit Abwesenheit Schlafen Downloaded from www.Manualslib.com manuals search engine...
Seite 73
Notizen zur Konfiguration der Benutzerschnittstelle Tag 1 Tag 2 Tag 3 Tag 4 Tag 5 Tag 6 Tag 7 Zeit Kühlen Zeitraum 1 Heizen Modus FR-Modus Zeit Kühlen Zeitraum 2 Heizen Modus FR-Modus Zeit Kühlen Zeitraum 3 Heizen Modus FR-Modus Zeit Kühlen Zeitraum 4...
