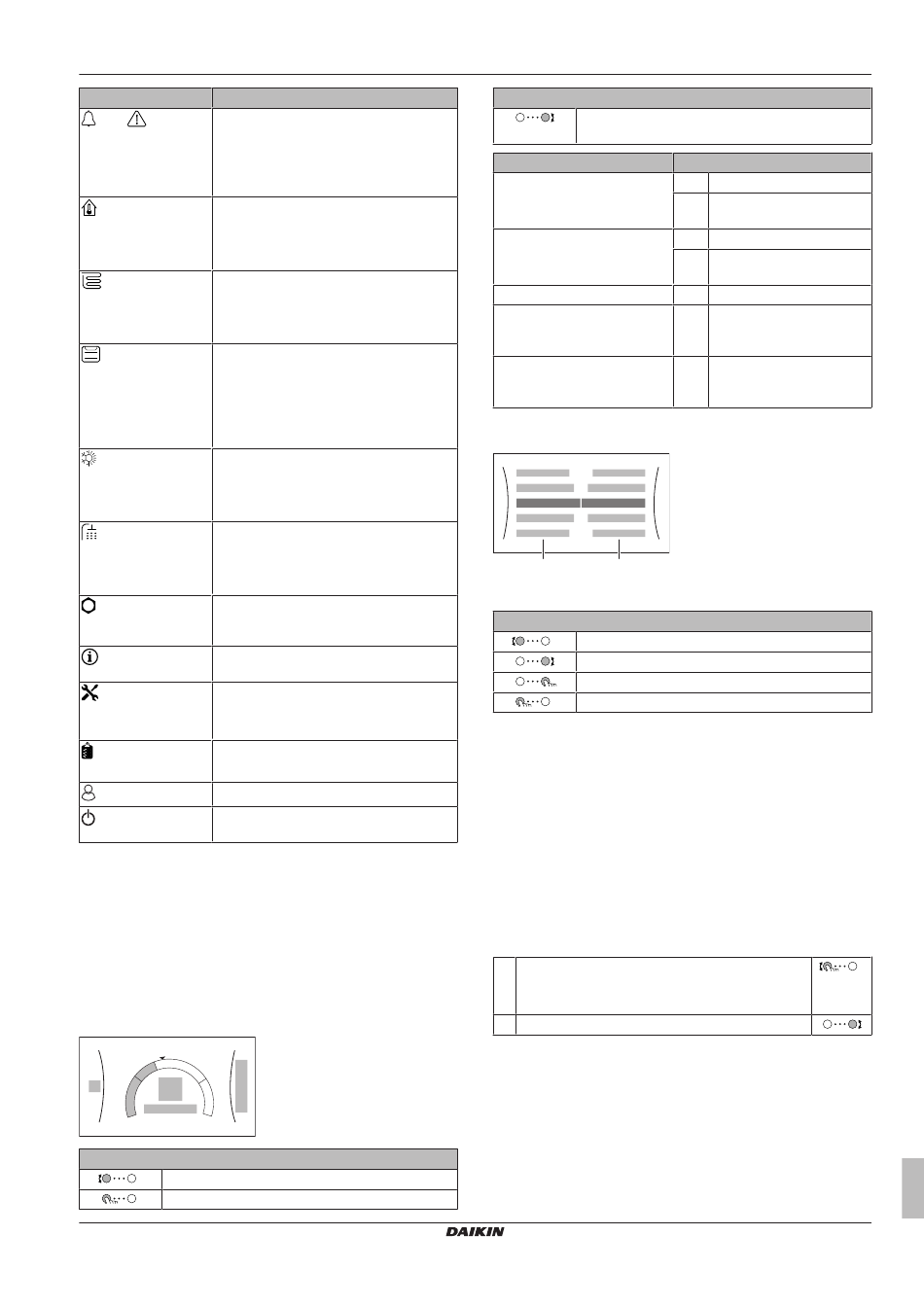

Posten
Einschränkung: Wird nur angezeigt, wenn
oder Fehler
es zu einem Fehler kommt.
Weitere Einzelheiten dazu siehe
Anzeigen von Hilfeinformationen im Falle
einer Fehlfunktion" auf
Einschränkung: Wird nur angezeigt, wenn
Raum
ein Raumthermostat mit dem Innengerät
verbunden ist.
Legen Sie die Raumtemperatur fest.
Zeigt das zutreffende Symbol für Ihren
Hauptzone
Hauptzonenverteilertyp an.
Legen Sie die Vorlauftemperatur für die
Hauptzone fest.
Einschränkung: Wird nur angezeigt, wenn
Zusatzzone
es zwei Vorlauftemperaturzonen gibt. Zeigt
das zutreffende Symbole für Ihren
Zusatzzonenverteilertyp an.
Legen Sie die Vorlauftemperatur für die
Zusatzzone fest (falls vorhanden).
Zeigt das zutreffende Symbol für Ihr Gerät
Raumheizung/-
an.
kühlung
Sie können die Betriebsart bei Nur-Heizen-
Modellen nicht ändern.
Einschränkung: Wird nur angezeigt, wenn
Speicher
ein Brauchwasser-Speicher vorhanden ist.
Legen Sie die Brauchwasser-
Speichertemperatur fest.
Bietet Zugriff auf die Benutzereinstellungen,
wie den Urlaubsmodus und den
Benutzereinstellungen
Geräuscharm-Modus.
Zeigt Daten und Informationen zum
Information
Innengerät an.
Einschränkung: Nur für den Monteur.
Monteureinstellungen
Bietet Zugriff auf die erweiterten
Einstellungen.
Einschränkung: Nur für den Monteur.
Inbetriebnahme
Führt Tests und die Wartung durch.
Ändern Sie das aktive Benutzerprofil.
Benutzerprofil
Schalten Sie die Heizen-Funktionalität und
Betrieb
die Brauchwasserproduktion ein oder aus.
3.2.3

Sollwert-Bildschirm

Der Sollwert-Bildschirm wird für Bildschirme angezeigt, die
Systemkomponenten beschreiben, die einen Sollwert benötigen.
Beispiel:
▪ Raumtemperatur-Bildschirm
▪ Hauptzone-Bildschirm
▪ Zusatzzone-Bildschirm
▪ Speichertemperatur-Bildschirm
d
+
c
a2
b2
e
d
d
–
e
a1 b1
Mögliche Aktionen in diesem Bildschirm
Durchlaufen Sie die Liste des Untermenüs.
Gehen Sie zum Untermenü.
EHVZ04+08S18+23DA
Daikin Altherma – Geteilte Niedertemperatureinheit
4P495247-1C – 2018.11
Beschreibung
"6.1 Zum
Seite 11.
Mögliche Aktionen in diesem Bildschirm
Passen Sie die Soll-Temperatur an und übernehmen
Sie sie automatisch.
Posten
Minimale Temperaturgrenze
Maximale Temperaturgrenze
Aktuelle Temperatur
Soll-Temperatur
Untermenü
3.2.4

Detaillierter Bildschirm mit Werten

a b
a Einstellungen
b Werte
Mögliche Aktionen in diesem Bildschirm
Durchlaufen Sie die Liste des Einstellungen.
Ändern Sie den Wert.
Gehen Sie zur nächsten Einstellung.
Bestätigen Sie die Änderungen und fahren Sie fort.
3.3

Regelung der Raumheizung

3.3.1

Einstellung des Betriebsmodus

Über die Betriebsmodi
Das Gerät ist ein nur für den Heizbetrieb konzipiertes Modell. kann
das System einen Raum heizen, aber NICHT kühlen.
3.3.2 So ändern Sie die Soll-Raumtemperatur
Während der Raumtemperatursteuerung
Raumtemperatur-Sollwert-Bildschirm
Raumtemperatur abzulesen und anzupassen.
1 Gehen Sie zu [1]: Raum.
Sie können die Soll- und Ist-Raumtemperatur in der
Mitte des Sollwert-Bildschirms ablesen.
2 Ändern Sie die Soll-Raumtemperatur.
Wenn das Programm nach der Änderung der Soll-
Raumtemperatur aktiv ist
▪ Die Temperatur bleibt gleich, solange es keine programmierte
Aktion gibt.
▪ Die Soll-Raumtemperatur wird auf den programmierten Wert
zurückgesetzt, wenn eine programmierte Aktion auftritt.
Sie können das programmierte Verhalten vermeiden, indem Sie das
Programm (vorübergehend) deaktivieren.
3 Betrieb
Beschreibung
a1 Durch das Gerät festgelegt
a2 Durch den Monteur
beschränkt
b1 Durch das Gerät festgelegt
b2 Durch den Monteur
beschränkt
c Durch das Gerät gemessen
d Drehen Sie zum Erhöhen/
Verringern den rechten
Regler.
e Drehen oder drücken Sie
den linken Regler, um das
Untermenü aufzurufen.
können Sie den
verwenden, um die Soll-
Betriebsanleitung
5
