Klemmleiste Status; Belegung Der 8-Poligen Klemmleiste "Status - Rls Wacon Rc3 Originalbetriebsanleitung

Drehzahlüberwachung RC3
für Fahrtreppen-Motor

Klemmleiste STATUS

Die obere 8-polige Klemmleiste STATUS dient zur Zustandskontrolle der
Drehzahlüberwachung.
Externer RESET-Eingang (Pin 1/2)
Mit dem externen RESET-Eingang kann die RESET-Funktion ferngesteuert ausgelöst werden.
Zur Auslösung wird ein potentialfreier Arbeitskontakt (Wischfunktion) benötigt, der kurzzeitig
geschlossen wird.
ACHTUNG!
Das Ausführen der RESET-Funktion ohne vorherige Überprüfung der
Fahrtreppe durch Fachpersonal ist nicht zulässig!
Ausgang Sensor Out (Pin 3/4)
Diesem Optokoppler-Ausgang kann das aufbereitete Signal des Sensor 1 entnommen
werden.
Am Pin 3 befindet sich der Emitter, an Pin 4 der Kollektor des Ausgangstransistors. Dieses
Signal darf nicht zur Geschwindigkeitsüberwachung verwendet werden!
Ausgang FAIL a/b (Pin 5/6)
Potentialfreier Ausgangskontakt (Halbleiter-Relais), normal offen. Schließt bei
Fehlerauslösung.
Schaltspannung:
Schaltstrom:
Kontaktwiderstand:
Ausgang NORMAL a/b (Pin 7/8)
Potentialfreier Ausgangskontakt (Halbleiter-Relais), normal geschlossen, öffnet bei
Fehlerauslösung.
Schaltspannung:
Schaltstrom:
Kontaktwiderstand:

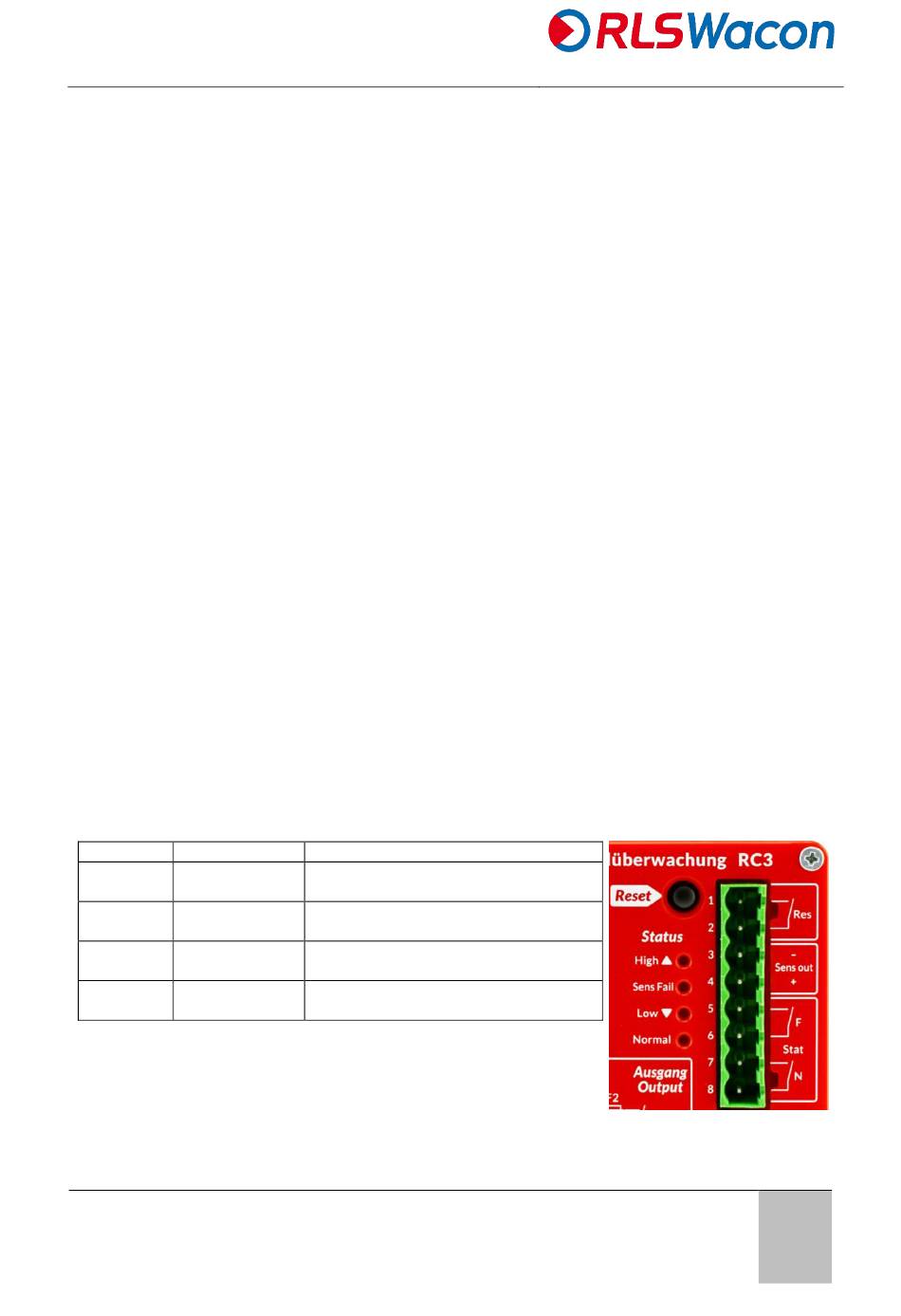

Belegung der 8-poligen Klemmleiste "STATUS"

Pin-Nr. Signal
Reset –
1
2 Reset +t
Sensor Out –
3
4 Sensor Out +
5 FAIL a
6 FAIL b
7 NORMAL a
8 NORMAL b
