Drehzahlüberwachung RC3
für Fahrtreppen-Motor

Wiederbereitschaft

Beim Auftreten eines Fehlers (Drehzahl-Fehler, Sensor-Fehler, Leiterbruch oder interner
Fehler) öffnen die Ausgangskontakte 17 / 18 und der Motor wird abgeschaltet.
Der erste zur Abschaltung führende Fehler wird durch eine der vier LEDs an der Frontplatte
angezeigt. Die Betriebsbereitschaft kann jetzt nur durch Betätigen der RESET-Taste erfolgen.
Dabei wird erneut ein Selbsttest durchgeführt. Nur nach Abschaltung aufgrund eines
Drehzahl-Fehlers kann dieser Selbsttest erfolgreich ablaufen und danach der Motor wieder
gestartet werden.
Bei allen anderen Ursachen (Sensor-Defekt, Leiterbruch, interner Defekt) ist ohne
vorhergehende Fehlerbehebung ein Starten des Motors nicht mehr möglich.
Wird bei geschlossenem M-Kontakt der Selbsttest nicht durchlaufen (nach ca. 3 sek.), leuchtet
die grüne "NORMAL"-LED nicht), liegt ein interner Defekt vor.

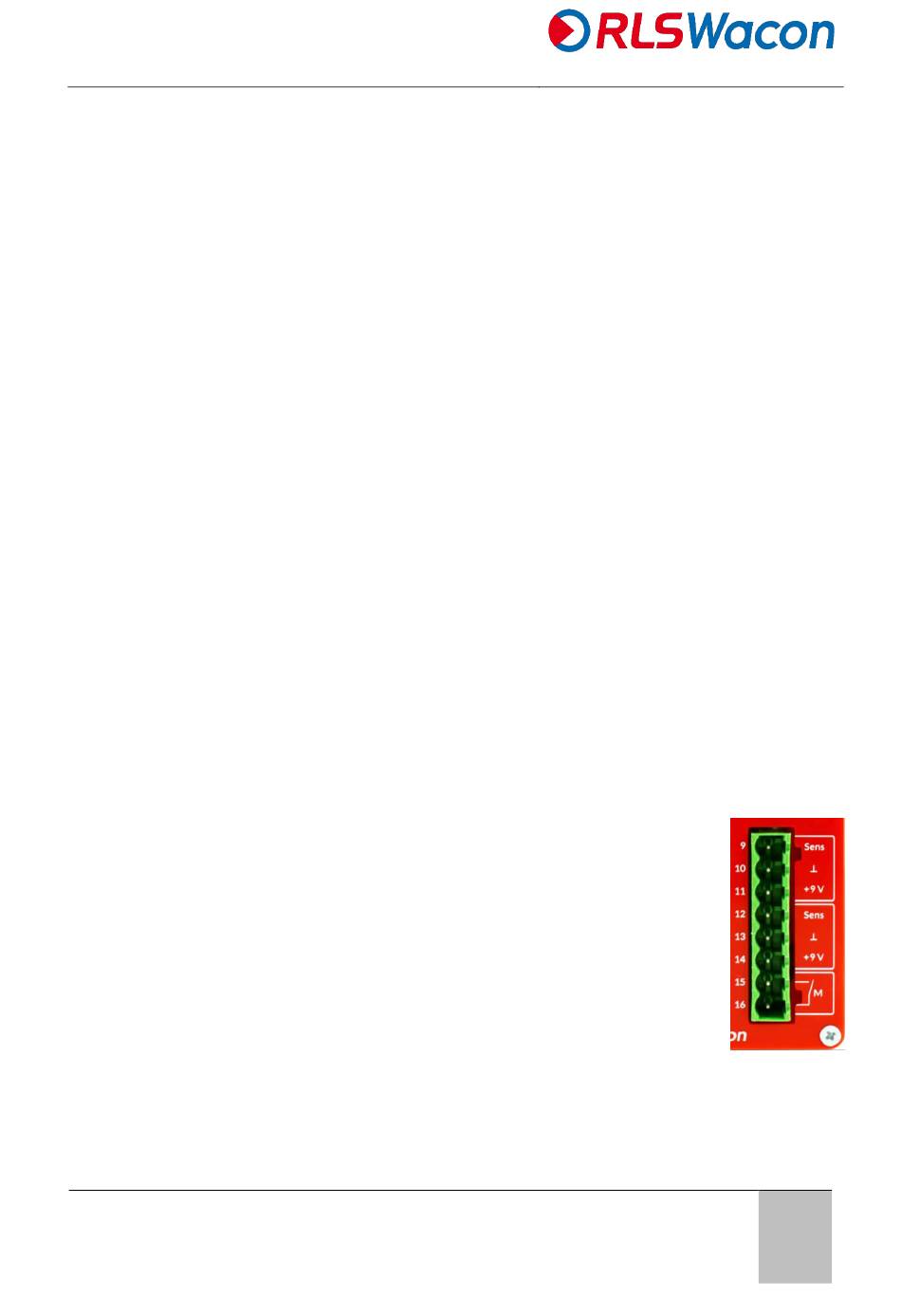

Eingangsklemmleiste

Auf der unteren 8-poligen Eingangsklemmleiste befinden sich die Anschlüsse für die beiden
Drehzahl-Sensoren und für den Steuerkontakt M des Fahrschützes.
Der Eingang M (15/16) hat eine Klemmenspannung von 12 Volt. Um ein Oxydieren des M-
Kontaktes zu vermeiden, wird jedoch die Verwendung des 230V- Eingangs MH1 / MH2
empfohlen.
Die gleichzeitige Benutzung beider Eingänge ist nicht zulässig!
Sensor-Anschlüsse (Pin 9 - 14)
Die Sensor-Eingänge sind zum Anschluss von 2-Draht- (NAMUR) und/oder 3-Draht-Sensoren
geeignet.
Für 3-Draht-Sensoren stehen getrennte Versorgungsspannungen von +9 V zur Verfügung.
Diese Spannung kann mit max. 50 mA pro Ausgang belastet werden.
Es müssen abgeschirmte Sensorleitungen verwendet werden.
Eingangsspezifikationen der Sensor-Eingänge (Pin 9 bzw. 12)
Eingangsspannung, L-Pegel:
Triggerschwelle negativ:
Eingangsspannurig, H-Pegel:
Triggerschwelle positiv:
Eingangsstrom, L-Pegel:
Eingangsstrom, H-Pegel:
Eingangswiderstand:
Klemmenspannung (Leerlauf):
Widerstand der Zuleitung bei
NAMUR-Sensor:
RLS Wacon analytics GmbH
Gropiusstraße. 12
31137 Hildesheim
Germany
0..+6,5 V
+6,8 V
+8..+9 V
+7,9 V
max. 9 mA (0V), min. 2,2 mA
max. 1,0 mA
1 kOhm
+9 V
max. 100 Ω
