Montage der Aufsatzkästen:
1. Bereiten Sie die Aufsatzkästen wie folgt vor: (Siehe Abb.8)
a. Hängen Sie die beiden Seitenverkleidungen „A", „A1" aus.
b. Nehmen Sie das Abdeckblech „B" heraus.
2. Schrauben Sie die beiden Kästen mithilfe der 6Knt. Schrauben „C" zusammen
(4Stk).
3. Montieren Sie Kaminofen und Holzlager zusammen (siehe Unter „Montage
Holzlager", zwischen Punkt 1.- 5.)
B
4. Setzen Sie das zusammengeschraubte Einheit "D"auf dem Kaminofen und Holzlager
"E", befestigen Sie diese anschließend mit den Schrauben "F" (6Knt.Schrauben 8Stk).
Spaltmaße zwischen Kästen und Kaminofen-Holzlager lassen sich gut mit den
Stellschrauben "G" (Inbusschrauben 8Stk.) einstellen. (siehe Abb.9)
A
A1
8
C

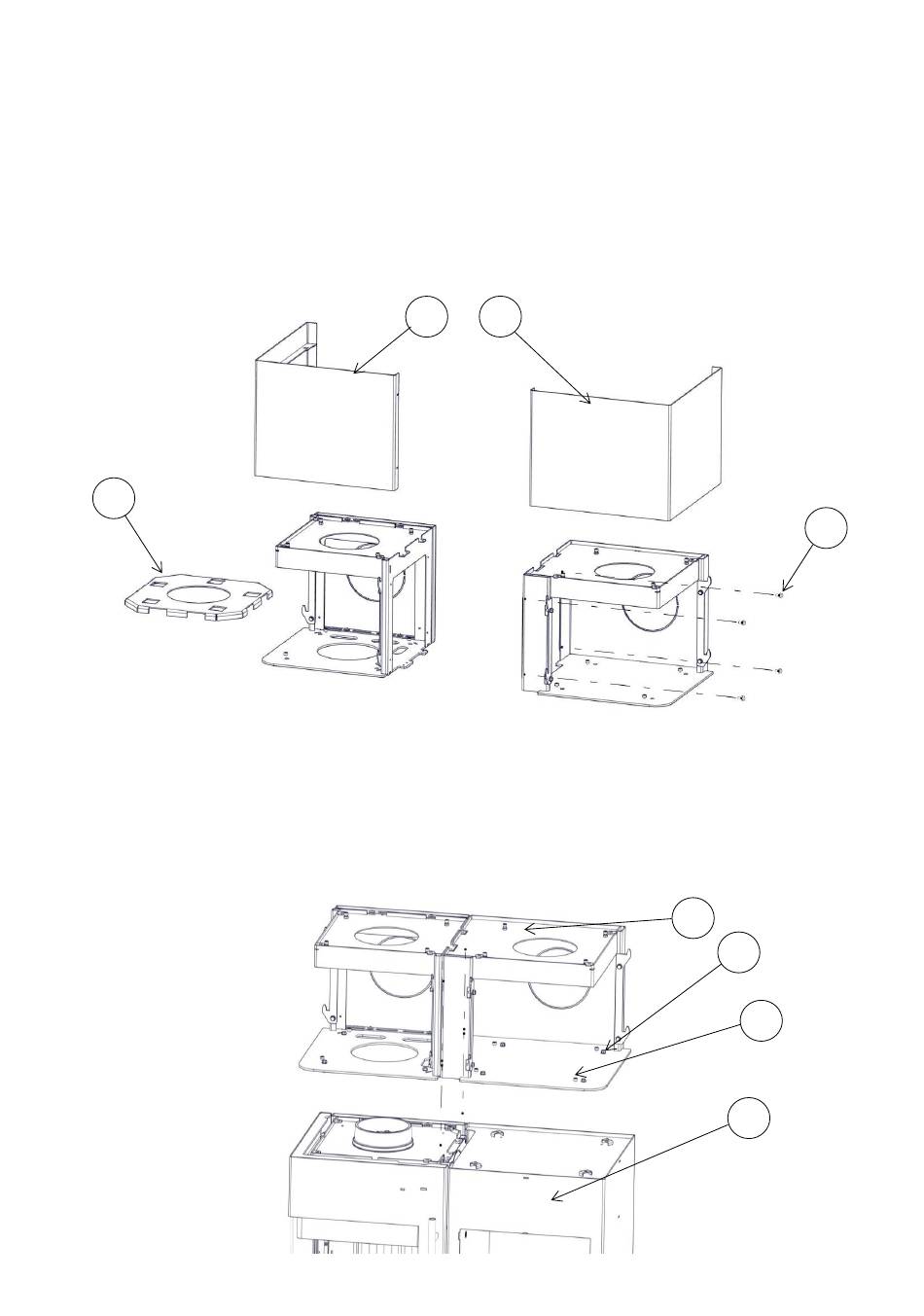

Abb.8
D
F
G
E
Abb.9
