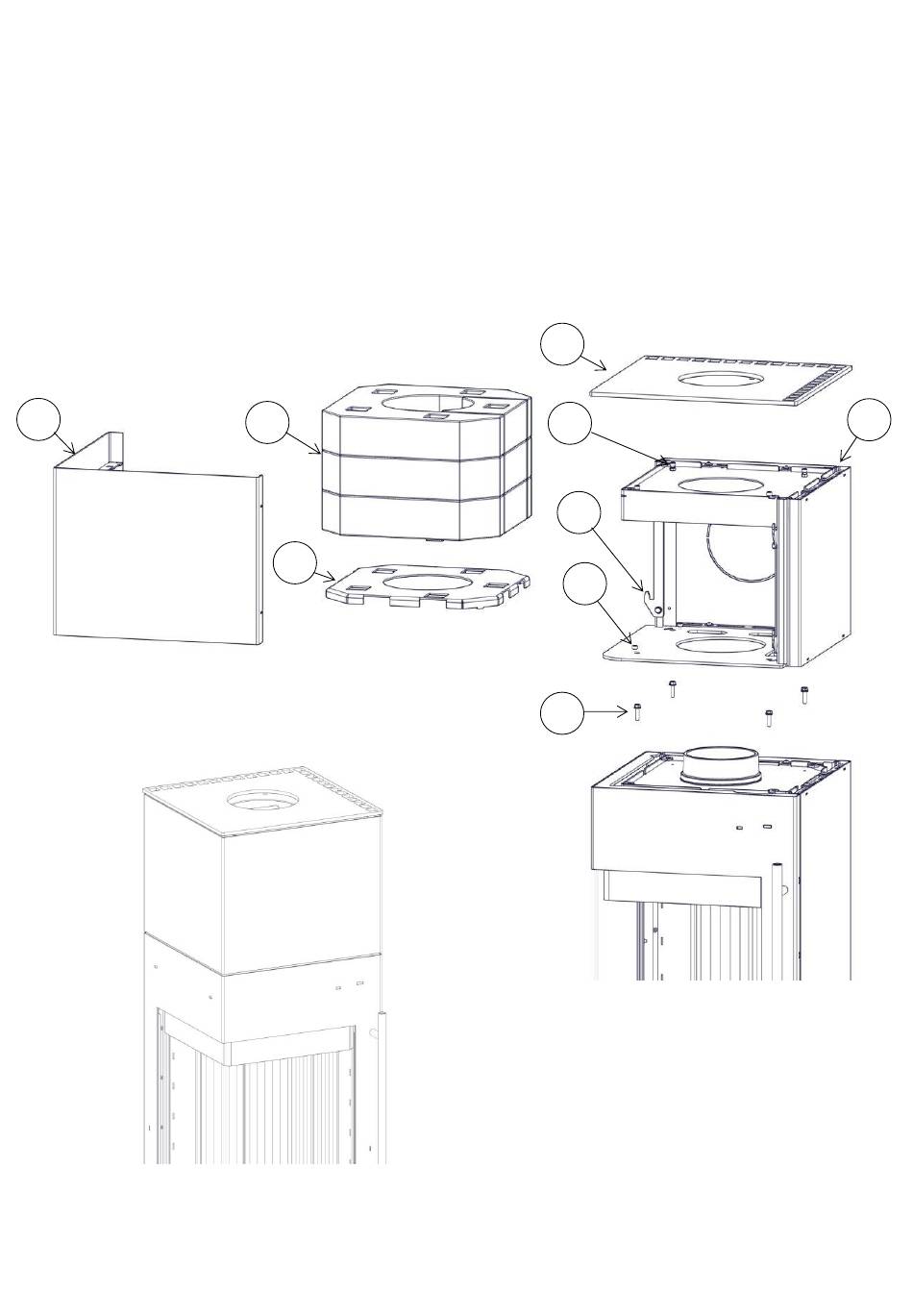

3. Setzen Sie den Aufsatz „C" auf dem Kaminofen (Abb.2)
4. Mit dem Arretierungsschrauben „D" (4 Stk.)stellen Sie die Spaltmaße zwischen
Aufsatz und Kaminofen ein. (Abb.2)
5. Befestigen Sie den Aufsatz mit den Schrauben „E"(4 Stk.) (Abb.2)
6. Legen Sie das Abdeckblech „F" in dem Aufsatz „C" rein.
7. Packen Sie danach die Wärmespeicher „G" in dem Aufsatz „C" hinein. (OPTION)
8. Hängen Sie die Seitenverkleidung „H" in die Haltenasen „I" des Aufsatzes ein.
9. Anschließend legen Sie die Abdeckhaube „A" auf dem Aufsatz „C" hoch.
Mit dem Arretierungsschrauben und Kontermuttern „J" lassen sich Spaltmaße
10.
zwischen Aufsatz „C" und Abdeckhaube „A" einstellen.
Abbildung 3 zeigt das fertigmontierte Gerät.
11.
H
G
F
Abb.3
A
J
I
A
D
E
4
C
Abb.2
