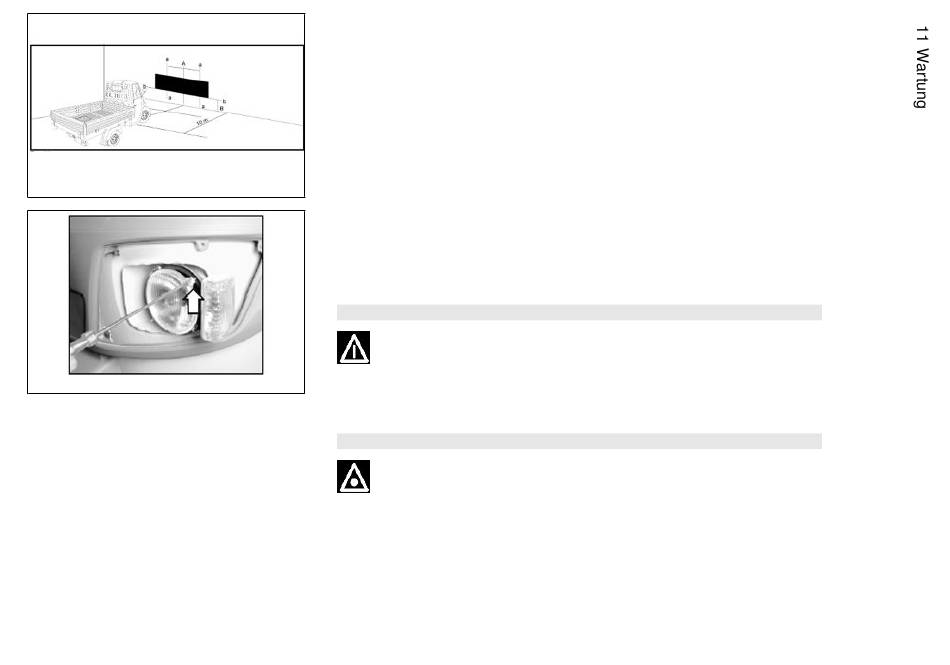

Einstellung des Scheinwerfers (11_28, 11_29)

Wie folgt vorgehen:
1. Das fahrbereite Fahrzeug ohne Beladung und mit richtigem Reifendruck auf eine
ebene Fläche in 10 m Entfernung vor einer weißen im Halbschatten befindlichen Wand
stellen. Die Fahrzeugachse muss dabei im rechten Winkel zur Wand stehen;
2. Auf der Wand zwei senkrechte Linie «a-a» im Abstand «A, d. h. Scheinwerferab-
stand, anzeichnen.
3. Auf der Wand eine waagerechte Linie «b-b» im Abstand «B» vom Boden anzeich-
11_28
nen. Das ist die Höhe (H) der Scheinwerfermitte multipliziert mit 0,9.
4. Den Motor einschalten und den Gasgriff bei 1/3 Öffnung blockieren. Den Schein-
werfer einschalten (Abblendlicht) und den Lichtstrahl so einstellen, dass sich die Hell-
Dunkellinie unter der auf der Wand gezeichneten horizontalen Linie «b-b» befindet.
5. Andernfalls den Scheinwerfer über die zwei Einstellschrauben «A» (siehe Abbil-
dung) einstellen.
ACHTUNG
FALSCH EINGESTELLTE SCHEINWERFER SIND EIN VERSTOß GEGEN DIE
11_29
STRAßENVERKEHRSORDNUNG. WENDEN SIE SICH FÜR EINE RICHTIGE
SCHEINWERFEREINSTELLUNG AN EINE PIAGGIO-VERTRAGSWERKSTATT.
ACHTUNG
VOR DEM EINSTELLEN DER SCHEINWERFER; PRÜFEN, OB DIE REIFEN. MIT
DEM ANGEGEBENEN FÜLLDRUCK GEFÜLLT SIND.
91
