8
6
c
Kleber
Kleber

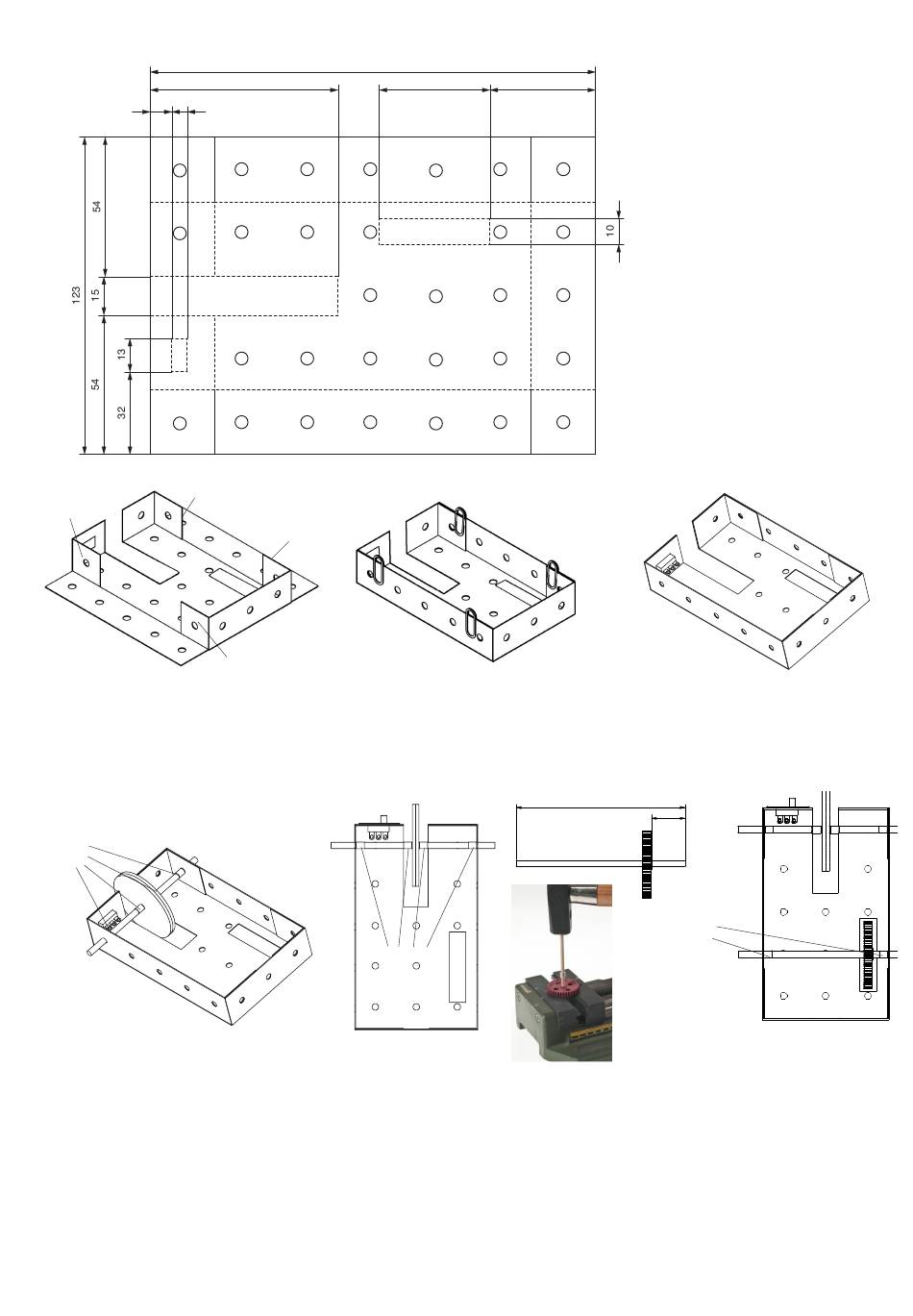

Schritt 2:
Wie abgebildet, an den Enden der
Grundplatte (1/durchgezogene Linien)
eine Lochbreite einschneiden. Die En-
den nach innen falten.
PVC-
Schlauch
(5mm)
Schritt 5:
Vom PVC-Schlauch (11) vier ca. 5mm lange Stücke abtrennen.
2 Räder (2) aufeinanderleimen und wie abgebildet platzieren. (Aus-
sparung a)
Eine Achse (7) durch das vordere Loch in der Grundplatte stecken, 2
Pvc-Stücke aufstecken und durch die Bohrung in den aufeinander-
geleimten Rädern schieben. Anschließend noch einmal 2 PVC-Stücke
aufschieben und auf der gegenüberliegenden Seite wieder heraus-
führen. Achse ausmitteln (siehe Abbildung). Das Rad in der Ausspa-
rung ausmitteln und das Rad und die anliegenden PVC-Stücke auf der
Achse festkleben.
2
2
BAUANLEITUNG
173
73
a
Kleber
Kleber
Schritt 3:
Abgewinkelte Enden mit Klebstoff
bestreichen, Seitenteile nach oben
klappen und mit Büroklammern
fixieren.
PVC-
Schlauch
(5mm)
43
41
b
100
Schritt 6:
Vom PVC-Schlauch zwei ca. 3mm lange Stücke abtren-
nen. Die Achse (7) wie abgebildet mit einem Hammer in
die Zahnradbohrung (8) treiben, bis diese 20mm auf der
Gegenseite übersteht. Die beiden PVC-Schlauchstücke
beidseitig auf die Achse (7) aufschieben und die Achse
wie abgebildet platzieren so dass das Zahnrad mittig in
der Aussparung (b) frei beweglich ist.
Schritt 1:
Die Aussparungen a+b+c mit dem
Bastelmesser aus der Grundplatte
ausschneiden.
Schritt 4:
Den Schalter (4) wie abgebildet in die
Aussparung c einkleben!
20
PVC-
Schlauch
(5mm)
D208257#1
