SEITENTEILE
VASSILLI

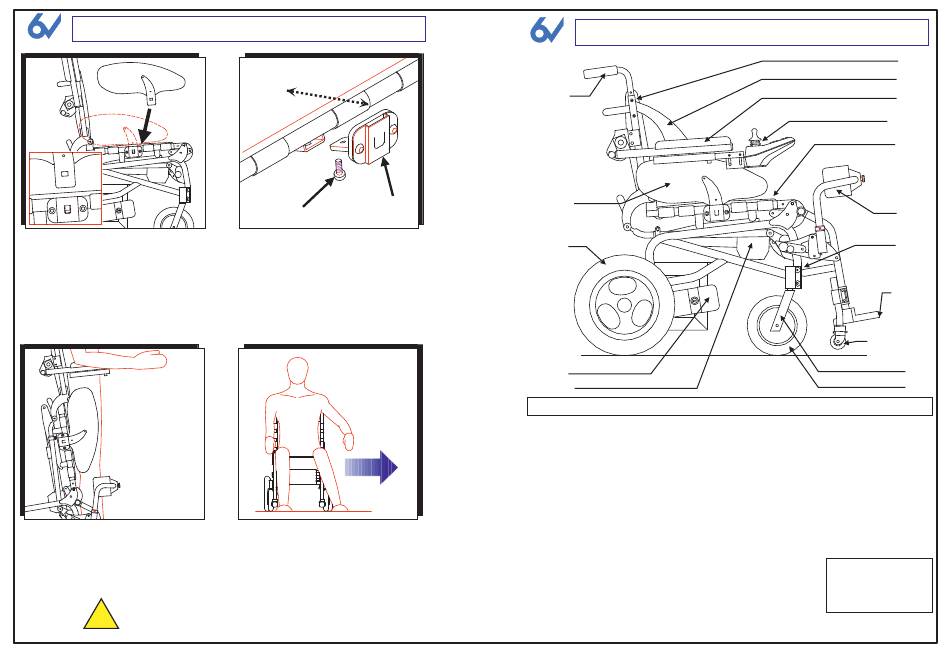

Die Seitenteile sind herausnehmbar und auch breiteneinstellbar. Schieben Sie
die Seitenteile in die Halterung (Bild oben links) und vergewissern Sie
sich, dass die Sitzbreite passt. Beim 18.68E lässt sich der Abstand der
Seitenteile zum Rahmen um je 3 cm verbreitern d.h. die Sitzbreite wird
um 6 cm verbreitert. Dazu lösen Sie die unter der Halterung sitzenden
Schraube und bringen diese Halterung in die gewünschte Position. Ziehen Sie
dann die Schraube wieder fest.
Während des
Stehens und Auf-
stehens müssen
die Seitenteile
montiert sein.
Die Seitenteile sorgen während des
Aufstehens und Stehens für die
Positionierung des Beckens.
Deswegen müssen Sie dabei
im m er montiert sein !!
!
10
Befestigungs-
Halterung
schraube
Seitenteil
Für den seitlichen Transfer des
Nutzers oder den Transport des
Rollstuhls können die Seitenteile
herausgezogen werden.
Ersatzteile (Auswahl) und techn. Daten 18.68E
VASSILLI
16.43 - Ladegerät 18.68E
16.02
Schiebe-
griff (Paar)
15.72H
Seitenteile (Paar)
16.90
Antriebs-
rad kom-
plett
Elektromotore (Paar)
15.38
Aktuator
15.14H
Achtung: Bei Ersatzteibestellungen brauchen wir Maße, Serinenumme und Typ des Rollstuhls
Achtung: Bei Ersatzteibestellungen brauchen wir Maße, Serinenumme und Typ des Rollstuhls
Klassifizierung:..............................
EN ISO 9999: 12.21.27.009
Max. Gefälle:.................................
10° bergauf, 10° bergab, auf festem Gelände.
Max. Hindernisüberwindung:.........
4 cm.
Zahl und Typ Batterien:.................
2 - 12V 42Ah, Hermetisch, wartungsfrei.
Antriebsmotoren:...........................
2 - 160W 24V DC
Bremse:.........................................
Elektromagnetisch (Motorbremse).
Geschwindigkeit:...........................
0÷6 Km/h regelbar in 5 programmierbaren Profilen. ca
Reichweite:....................................
35 Km auf ebenem Gelände Nutzer 90 Kg.
Sitzhöhe:........................................
50 cm.
Sitzbreite:.......................................
36 cm (Junior), 42 cm, 46 cm. (+ 6 cm verstellbar)
Sitztiefe:.........................................
Einstellbar von 40 bis 52 cm (Junior von 36 bis 48 cm)
Rückenhöhe:.................................
Einstellbar von 40 bis 55 cm.
Max. Höhe:....................................
92 -102 cm
Max. Tiefe:.....................................
105 cm
Max. Breite:...................................
54 - 60 - 64 cm.
Gewicht (mit Batterien):.................
84 Kg.
Max. Tragelast:..............................
120 Kg (75 Kg Junior).
Sicherung:.....................................
50A im ersten Stromkreis. Sicherung an den
Batteriepolen
16.55 - Batterien 18.68E
Rückenpolster
Brustgurt
Armpolster
Joystick
Sitzpolster
Kniefixierung
Wadenpolster
FCRUO001
Gabel
Lenkrad Komplett
Klasse B
AKTUATOR
Hub
130 mm
Geschw. 10 mm/sec.
Spannung 24 V/DC 50W
Kraft
3000 N
16.31
14.66
16.26
15.15/P
16.30
15.82
16.00
16.36H
Fuß-
platte
Stützrad
16.21
16.93
