- Seite 3 NMT Standsilo 730L oder 300L für Saugentnahme Inhalt 1. Lieferumfang ....................4 2. Montage ......................6 3. Technische Daten ..................10...
-
Seite 4: Lieferumfang

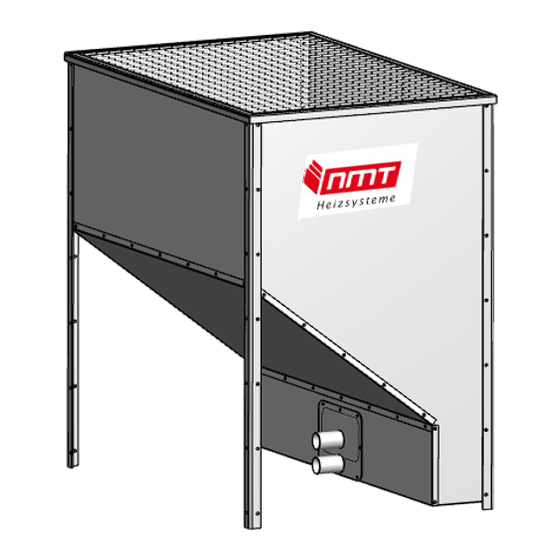

1. Lieferumfang Das NMT-Pelletsilo 730L bzw. 300L wird in einem Karton geliefert, in dem folgende Teile enthalten sind: a) 730L a) 300 L 108 x Schrauben Inbus M6x16 89 x Schrauben Inbus M6x16 4x Schrauben Inbus M8x20 4x Schrauben Inbus M8x20... - Seite 5 1x Seitenteil links 1x oberes Frontblech 1x mittleres Frontblech 1x unteres Frontblech 1x Bodenblech 1x Revisionsblech mit Dichtung 1x Abdeckung Sondenanschluss mit Dichtung 1x Saugsonde 4x Standfuß...
- Seite 6 2. Montage Schritt 1 Befestigen Sie das obere Frontblech (g) an zwei Standfüßen (n). Schritt 2: Verbinden Sie die beiden Rückseitenbleche (c+d) miteinander. Anschließend werden die zwei übrigen Standfüße (n) daran befestigt.
- Seite 7 Schritt 3: Befestigen Sie das Bodenblech (j) und das untere Frontblech (i) an den Rückseitenblechen. Schritt 4: Fädeln Sie die Saugsonde durch die Revisionsöffnung und befestigen diese mittels den 4 Schrauben M8x20 sowie den Muttern M8 am Bodenblech.
- Seite 8 Schritt 5: Die Montageöffnung bzw. Revisionsöffnung werden nun mit den jewiligen Blechen und Dichtungen verschossen. Blech und Dichtung Sondenstutzen (l) Blech und Dichtung Revisionsöffnung (k) Schritt 6: Befestigen Sie nun das linke Seitenblech (f) mit den bereits montierten Baugruppen der Front- und Rückseite.
- Seite 9 Schritt 7: Befestigen Sie das mittlere Frontblech (h). Schritt 8: Befestigen Sie zuletzt das rechte Seitenteil (e) und legen anschließend das Gitter (b) auf das Silo.
-
Seite 10: Technische Daten
3. Technische Daten NMT Pelltsilo 300Liter Höhe 1210 mm Tiefe 520 mm Breite 790 mm Gewicht 50 kg Fassungsvolumen 300 Liter NMT Pelletsilo 730 Liter Höhe 1210 mm Tiefe 790 mm Breite 1190 mm Gewicht 120 kg Fassungsvolumen 730 Liter... - Seite 12 In dringenden Fällen erreichen Sie unseren Support per Mail unter technik@nmt-systeme.de Diese Anleitung dient der sachgemäßen Bedienung des Heizkessels. Nachfolgend werden alle nötigen Maßnahmen ausführlich beschrieben und verbildlicht dargestellt. Urheberrecht Diese Einbau- und Betriebsanleitung ist urheberrechtlich geschützt. Sie darf weder kopiert, noch geändert, übersetzt, oder dritten Personen ohne unsere schriftliche Genehmigung...
