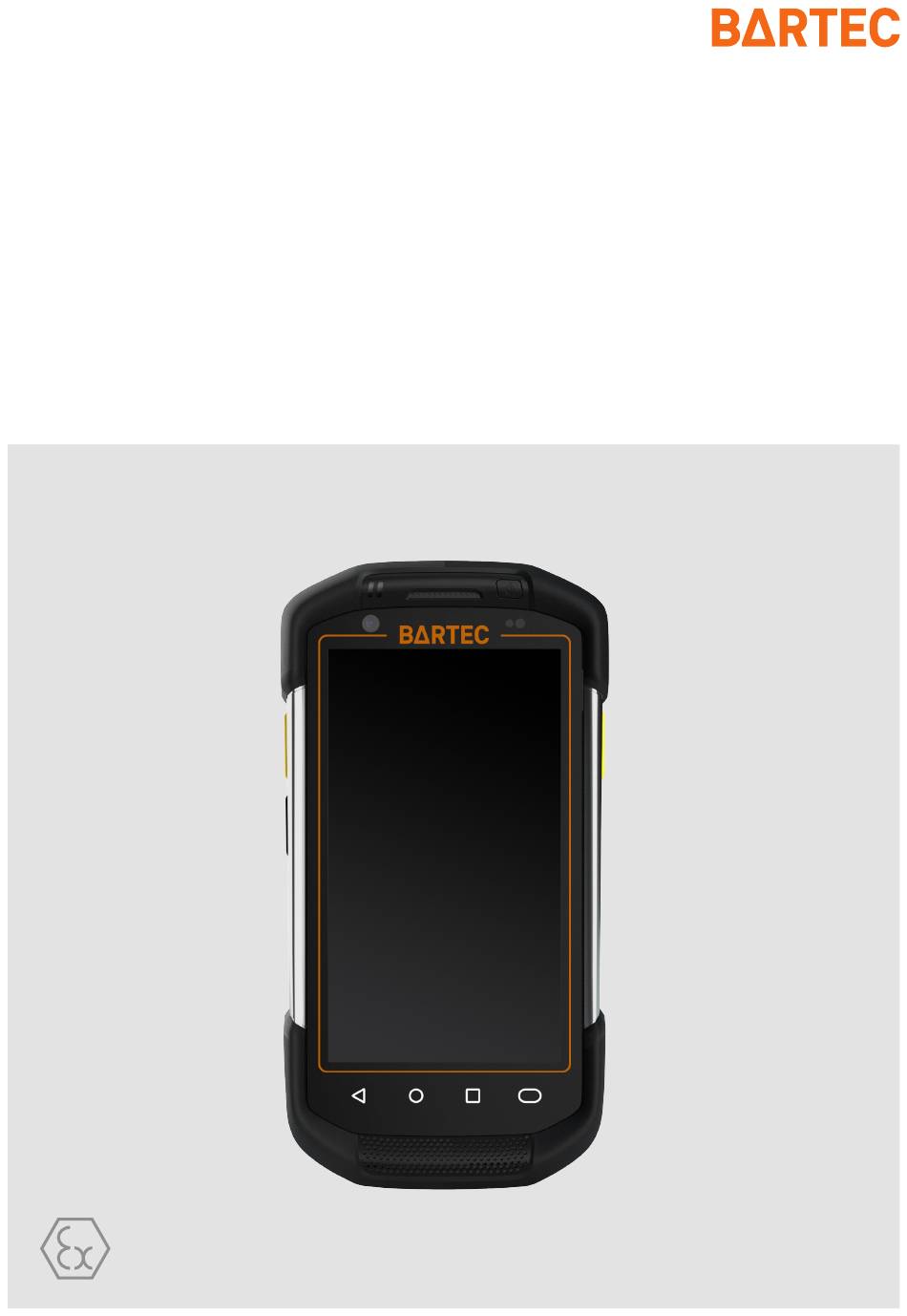

- Seite 1 Touch Computer TC77 Kurzanleitung...
- Seite 3 Stand: Januar 2021 Vorbehalt: Technische Änderungen behalten wir uns vor. Änderungen, Irrtümer und Druckfehler begründen keinen Anspruch auf Schadensersatz. Inhalt Seiten Deutsch 1-36 BARTEC GmbH Max-Eyth-Straße 16 Telefon: +49 7931 597-0 Support: em-support@bartec.com 97980 Bad Mergentheim Telefax: +49 7931 597-119 Download: http://automation.bartec.de...
-
Seite 5: Inhaltsverzeichnis
TC77 - Touch Computer Inhalt Typ B7-A26*-***3/******** Grundlegende Sicherheitshinweise ....................1 Hinweise zu dieser Kurzanleitung ..................1 1.1.1 Sprachen .......................... 2 1.1.2 Änderungen im Dokument ....................2 1.1.3 Eingetragene Marken ....................... 2 Umgang mit dem Produkt ....................2 Bestimmungsgemäße Verwendung ................. 3 1.3.1 Ausschließlicher Verwendungszweck................ - Seite 6 TC77 - Touch Computer Inhalt Typ B7-A26*-***3/******** Betrieb..............................21 Umgang mit dem Zubehör ....................21 7.1.1 SIM-Karte einsetzen ....................... 21 7.1.2 MicroSD-Karte einsetzen ....................24 7.1.3 Akku einsetzen/wechseln ....................26 7.1.4 Laden des Hauptakkus ....................29 7.1.5 Laden des Ersatzakkus ....................30 Scannen .........................
-
Seite 7: Grundlegende Sicherheitshinweise
Abbildungen übernehmen. Die Firma BARTEC GmbH behält sich vor, jederzeit technische Änderungen durchzuführen. Die Firma BARTEC GmbH ist in keinem Fall verantwortlich oder haftbar für indirekte Schäden oder Folgeschäden, die durch den Gebrauch, Einsatz oder Anwendung dieser Kurzanleitung entstehen. -
Seite 8: Sprachen
1.1.2 Änderungen im Dokument BARTEC behält sich das Recht vor, den Inhalt des vorliegenden Dokuments ohne Mit- teilung zu ändern. Für die Richtigkeit der Informationen wird keine Garantie übernommen. Im Zweifelsfall gelten die deutschen Sicherheitshinweise, da es nicht möglich ist, Fehler bei Übersetzung oder Drucklegung auszuschließen. -
Seite 9: Bestimmungsgemäße Verwendung
TC77 - Touch Computer Grundlegende Typ B7-A26*-***3/******** Sicherheitshinweise Bestimmungsgemäße Verwendung 1.3.1 Ausschließlicher Verwendungszweck Die Touch Computer-Serie ist ein handgeführtes elektrisches Betriebsmittel und ist zur mobilen Erfassung, Verarbeitung und/oder Funkübertragung von Daten innerhalb explosionsgefährdeter Bereiche. Es wird ausschließlich in Kombination mit Betriebsmitteln verwendet, die den Anforderungen an die Überspannungskategorie I entsprechen. -
Seite 10: Instandhaltung
Reparaturen Reparaturen an explosionsgeschützten Betriebsmitteln dürfen nur von dazu befugten Personen mit Original-Ersatzteilen und nach dem Stand der Technik ausgeführt werden. Deshalb dürfen Reparaturen am Touch Computer nur bei BARTEC durchgeführt werden. 1.6.4 Inbetriebnahme Vor Inbetriebnahme ist zu prüfen, dass alle Komponenten und Unterlagen verfügbar sind. -
Seite 11: Gewährleistung
Die hier enthaltenen Informationen beziehen sich auf die explosionsgeschützte Version des Touch Computer TC77 -NI. Die vorliegende Kurzanleitung enthält alle wichtigen Informationen zum Thema Explosionsschutz. Weitere Produktinformationen zur Handhabung und Inbetriebnahme sind auf der BARTEC Support Seite zu finden: https://automation.bartec.de/mobile.htm Technische Änderungen vorbehalten. 5/34... -
Seite 12: Mitgeltende Unterlagen
Grundlegende TC77 - Touch Computer Sicherheitshinweise Typ B7-A26*-***3/******** Mitgeltende Unterlagen Alle Dokumente sind online verfügbar unter folgenden Adressen: BARTEC: www.bartec.com oder http://automation.bartec.de ZEBRA: www.zebra.com Bei Überschneidungen mit Dokumenten von Zebra gelten die Anweisungen von BARTEC. Dokument BARTEC Erläuterung Kurzanleitung In dieser Kurzanleitung werden die... -
Seite 13: Konfiguration
32 GB Android 10 Der TC77 -NI ist kompatibel bis Android R und wird von Betriebssystem BARTEC entsprechend der aktuell verfügbaren Android Version ausgeliefert. WLAN IEEE 802.11 a/b/g/n/ac/d/h/i/r/k/v/w Bluetooth ISO 14443 Typ A und B; F; FeliCa- und ISO 15693-Karten;... -
Seite 14: Produktbeschreibung
TC77 Der TC77 -NI ist ein robuster Touch Computer mit 4,7" Farbdisplay, der für den Gebrauch in Industrieumgebungen ausgelegt ist und von BARTEC in enger Zusammenarbeit mit ZEBRA speziell für den Einsatz in explosionsgefährdeten Bereichen entwickelt wurde. Verwendungszweck Die Touch Computer TC77 -NI sind handgeführte elektrische Betriebsmittel. -
Seite 15: Aufbau
TC77 - Touch Computer Aufbau Typ B7-A26*-***3/******** Aufbau Zeigt alle für die Bedienung des Geräts benötigten Informationen an. Touchscreen Leitet die Datenerfassung ein (programmierbar). Scantaste Initiiert Push-to-Talk-Kommunikation (programmierbar). Sendetaste (PTT) Zeigt den vorherigen Bildschirm an. Zurück-Taste Ruft mit einem Tastendruck die Startseite auf. Öffnet auf dem Gerät mit GMS den Google Now-Bildschirm, wenn Start-Taste sie für kurze Zeit gedrückt gehalten wird. - Seite 16 TC77 - Touch Computer Aufbau Typ B7-A26*-***3/******** Lade-/ Zeigt den Ladestatus des Akkus während des Ladevorgangs und von der App generierte Benachrichtigungen an. Benachrichtigungs-LED Zeigt den Datenerfassungsstatus an. Datenerfassungs-LED Kamera an der Für die Aufnahme von Fotos und Videos. Vorderseite Bietet USB-Host- und USB-Client-Kommunikation, Audio und Schnittstellenanschluss Aufladen des Geräts über Kabel und Zubehör.
-
Seite 17: Technische Daten
TC77 - Touch Computer Technische Daten Typ B7-A26*-***3/******** Technische Daten Explosionsschutz ATEX Zone 2 / 22 B7-A26*-***3/******** TC77 Kennzeichnung Ex II 3G Ex ic op is IIC T5 Gc Ex II 3D Ex ic op is IIIB T100 °C Dc -20 °C ≤... -
Seite 18: Merkmale
4.2.1 Leistungsmerkmale Qualcomm Snapdragon 660 Octa-core 2,2 GHz Betriebssystem Android 10 Hardware ist kompatibel bis Android R und wird von BARTEC entsprechend der aktuell verfügbaren Android Version ausgeliefert. Speicher 4 GB RAM; 32 GB Flash Erweiterungssteckplatz MicroSD-Kartensteckplatz bis zu 32 GB SDHC und bis zu 256 GB SDXC... -
Seite 19: Benutzerumgebung
TC77 - Touch Computer Technische Daten Typ B7-A26*-***3/******** 4.2.3 Benutzerumgebung Betriebstemperatur -20 °C bis +50 °C ( -4 °F bis +122 °F) Ladetemperatur 0 °C bis +40 °C (+32 °F bis +104 °F) Lagertemperatur -40 °C bis +70 °C (-40 °F bis +158 °F) (ohne Akku) Relative Luftfeuchtigkeit 5 % bis 90 % (nicht kondensierend) -
Seite 20: Akku
TC77 - Touch Computer Technische Daten Typ B7-A26*-***3/******** Akku Die maximale Akkuleistung ist abhängig von verschiedenen Einstellungen, z. B.: Nutzung und Einstellung von WLAN / Bluetooth Hintergrundbeleuchtung / Bildschirmschoner Den Einstellungen im Power Managment Nutzung und Einstellung vom Scanner Akku (nur im sicheren Bereich wechseln und laden) Typ B7-A2Z0-0072... -
Seite 21: Produktkennzeichnung
TC77 - Touch Computer Technische Daten Typ B7-A26*-***3/******** Produktkennzeichnung 4.4.1 Touch Computer Laserwarnung Typenschild Technische Änderungen vorbehalten. 15/34 01/2021... -
Seite 22: Akku
TC77 - Touch Computer Technische Daten Typ B7-A26*-***3/******** 4.4.2 Akku Akku- kennzeichnung Technische Änderungen vorbehalten. 16/36 01/2021... -
Seite 23: Transport Und Lagerung
Ersetzen Sie den Akku, wenn sich seine Betriebszeit erheblich verkürzt hat. Die Standardgarantiezeit für alle BARTEC Akkus beträgt ein halbes Jahr, wobei es unerheblich ist, ob der Akku separat erworben wurde oder im Lieferumfang des Touch Computer enthalten war. -
Seite 24: Inbetriebnahme
TC77 - Touch Computer Inbetriebnahme Typ B7-A26*-***3/******** Inbetriebnahme GEFAHR Im explosionsgefährdeten Bereich elektrostatische Aufladung vermeiden. Bei explosiver Atmosphäre besteht Lebensgefahr! Geräte nicht trocken abwischen oder reinigen. Geeignete Kleidung und Schuhwerk tragen. Keine Gummihandschuhe o.ä. benutzen. GEFAHR Nicht bestimmungsgemäße Verwendung gefährdet den Explosionsschutz. Bei explosiver Atmosphäre besteht Lebensgefahr! Keine Veränderung am Touch Computer vornehmen. - Seite 25 Den Akku nicht kurzschließen! Zubehör Zubehör nur außerhalb des explosionsgefährdeten Bereichs installieren bzw. austauschen. Ausschließlich Zubehör verwenden, das von BARTEC für diesen Zweck getestet bzw. zertifiziert ist. Der Endbenutzer kann MicroSD-Karte, Nano-SIM-Karten, Displayschutzfolie, Leder-Schutztasche und Handgurt tauschen.
-
Seite 26: Erste Schritte
TC77 - Touch Computer Inbetriebnahme Typ B7-A26*-***3/******** Erste Schritte Den Touch Computer auspacken. Den Akku in den Touch Computer einsetzen und laden oder den Akku laden und anschließend in den Touch Computer einsetzen. Verwenden Sie zum Laden eines der folgenden Zubehörteile: Ladevorgang Beschreibung Akku... -
Seite 27: Betrieb
Betrieb Typ B7-A26*-***3/******** Betrieb Umgang mit dem Zubehör GEFAHR Nicht zertifiziertes Zubehör gefährdet den Explosionsschutz. In explosionsgefährdeten Bereichen besteht Lebensgefahr! Nur Original-Zubehör von BARTEC verwenden. Nur außerhalb des explosionsgefährdeten Bereiches gestattet: Die Nano-SIM-Karten einlegen/austauschen. Die MicroSD-Karte einlegen/austauschen. ... - Seite 28 TC77 - Touch Computer Betrieb Typ B7-A26*-***3/******** 4. Position der SIM-Steckplätze des TC77 -NI. 5. Schieben Sie den SIM-Kartenhalter in die Position „Entsperren“. 6. Heben Sie die Abdeckung des SIM-Kartenhalters an. 7. Legen Sie die Nano-SIM-Karte mit den Kontakten nach unten in den Kartenhalter. Technische Änderungen vorbehalten.
- Seite 29 TC77 - Touch Computer Betrieb Typ B7-A26*-***3/******** 8. Schließen Sie die Abdeckung des SIM-Kartenhalters, bis sie einrastet. 9. Bringen Sie die Abdeckung wieder an. 10. Die Abdeckung muss wieder eingesetzt werden und festsitzen, um für eine angemessene Abdichtung des Geräts zu sorgen. Technische Änderungen vorbehalten.
-
Seite 30: Microsd-Karte Einsetzen
TC77 - Touch Computer Betrieb Typ B7-A26*-***3/******** 7.1.2 MicroSD-Karte einsetzen ACHTUNG Beschädigung der MicroSD-Karte durch elektrostatische Entladungen! Antistatikunterlage verwenden. Ordnungsgemäße Erdung des Bedieners. Arbeitsschritte 1. Die MicroSD-Karte nur außerhalb des explosionsgefährdeten Bereiches installieren bzw. austauschen. 2. Entfernen Sie die Halteschlaufe, falls angebracht. 3. - Seite 31 TC77 - Touch Computer Betrieb Typ B7-A26*-***3/******** 6. Legen Sie die MicroSD-Karte in den Kartenhalter ein. Vergewissern Sie sich dabei, dass Sie die Karte in die Halterungen an den beiden Seiten der Abdeckung schieben. 7. Schließen Sie die Abdeckung des MicroSD-Kartenhalters, bis sie einrastet. 8.
-
Seite 32: Akku Einsetzen/Wechseln
Der Akku (Typ B7-A2Z0-0072) darf nur außerhalb des explosionsgefährdeten Bereiches eingesetzt/gewechselt werden. Ausschließlich Akkus verwenden, die von BARTEC für diesen Zweck getestet bzw. zertifiziert sind. 4. Setzen Sie den Akku mit dem unteren Ende zuerst in das Akkufach an der Rückseite des Geräts ein. - Seite 33 Minuten wird das Gerät neu gestartet, und die Daten gehen möglicherweise verloren. ACHTUNG Falsche Handhabung kann zu Sachschäden führen! Ausschließlich Akkus verwenden, die von BARTEC für diesen Zweck getestet bzw. zertifiziert sind. Wenn der Akkutausch länger als 2 Minuten dauert, den TC77 –NI vor dem...
- Seite 34 TC77 - Touch Computer Betrieb Typ B7-A26*-***3/******** 8. Nehmen Sie den Akku aus dem Gerät. 9. Setzen Sie den Ersatzakku mit dem unteren Ende zuerst in das Akkufach an der Rückseite des Geräts ein. 10. Drücken Sie den Akku nach unten, bis die Verriegelung des Akkus wieder einrastet. 11.
-
Seite 35: Laden Des Hauptakkus
TC77 - Touch Computer Betrieb Typ B7-A26*-***3/******** 7.1.4 Laden des Hauptakkus 7.1.4.1 In Basisstation 1. Den Akku nur außerhalb des explosionsgefährdeten Bereiches laden. 2. Verbinden Sie die Basisstation mit einer Stromquelle. 3. Setzen Sie die Unterseite des Geräts in die Basisstation ein. 4. -
Seite 36: Laden Des Ersatzakkus
TC77 - Touch Computer Betrieb Typ B7-A26*-***3/******** 7.1.5 Laden des Ersatzakkus 7.1.5.1 In Basisstation 1. Den Akku nur außerhalb des explosionsgefährdeten Bereiches laden. 2. Verbinden Sie die Basisstation mit einer Stromquelle. 3. Setzen Sie den Ersatzakku in den richtigen Steckplatz ein, um den Ladevorgang zu starten. - Seite 37 TC77 - Touch Computer Betrieb Typ B7-A26*-***3/******** 7.1.5.3 Ladezustands-LED Status Anzeigen • Der Akku wird nicht geladen. • Der Akku ist nicht ordnungsgemäß in die Basisstation/Akkuladestation eingesetzt. • Die Basisstation/Akkuladestation ist nicht an die Stromversorgung angeschlossen. Langsames gelbes Blinken Der Akku wird geladen. Grünes Licht Ladevorgang ist abgeschlossen.
-
Seite 38: Scannen
TC77 - Touch Computer Betrieb Typ B7-A26*-***3/******** Scannen 1. Stellen Sie sicher, dass auf dem Touch Computer eine Anwendung geöffnet ist und sich ein Textfeld im Fokus befindet (Textcursor in Textfeld). 2. Richten Sie die Oberseite des Touch Computers auf den Barcode. 3. -
Seite 39: Entsorgung
Typ B7-A26*-***3/******** Entsorgung Touch Computer und Zubehör enthalten Metall-, Kunststoff-Teile und elektronische Bauteile. WEEE-Registrierungsnummer der BARTEC GmbH: DE 95940350 Unsere Geräte sind als professionelle elektrische Geräte für den ausschließlich gewerblichen Gebrauch vorgesehen - sog. B2B-Geräte gemäß WEEE-Richtlinie. Die WEEE-Richtlinie gibt dabei den Rahmen für eine EU-weit gültige Behandlung von Elektro-Altgeräten vor. -
Seite 40: Eu-Konformitätserklärung
TC77 - Touch Computer EU-Konformitätserklärung Typ B7-A26*-***3/******** EU-Konformitätserklärung Technische Änderungen vorbehalten. 34/36 01/2021... - Seite 41 TC77 - Touch Computer EU-Konformitätserklärung Typ B7-A26*-***3/******** Technische Änderungen vorbehalten. 35/34 01/2021...
-
Seite 42: Notizen
TC77 - Touch Computer Notizen Typ B7-A26*-***3/******** Notizen Technische Änderungen vorbehalten. 36/36 01/2021... - Seite 44 BARTEC BARTEC GmbH Max-Eyth-Str. 16 97980 Bad Mergentheim Deutschland Tel.: +49 7931 597-0 info@bartec.com bartec.com...
