GFP DIAMAS Serie Montageanleitung Seite 39

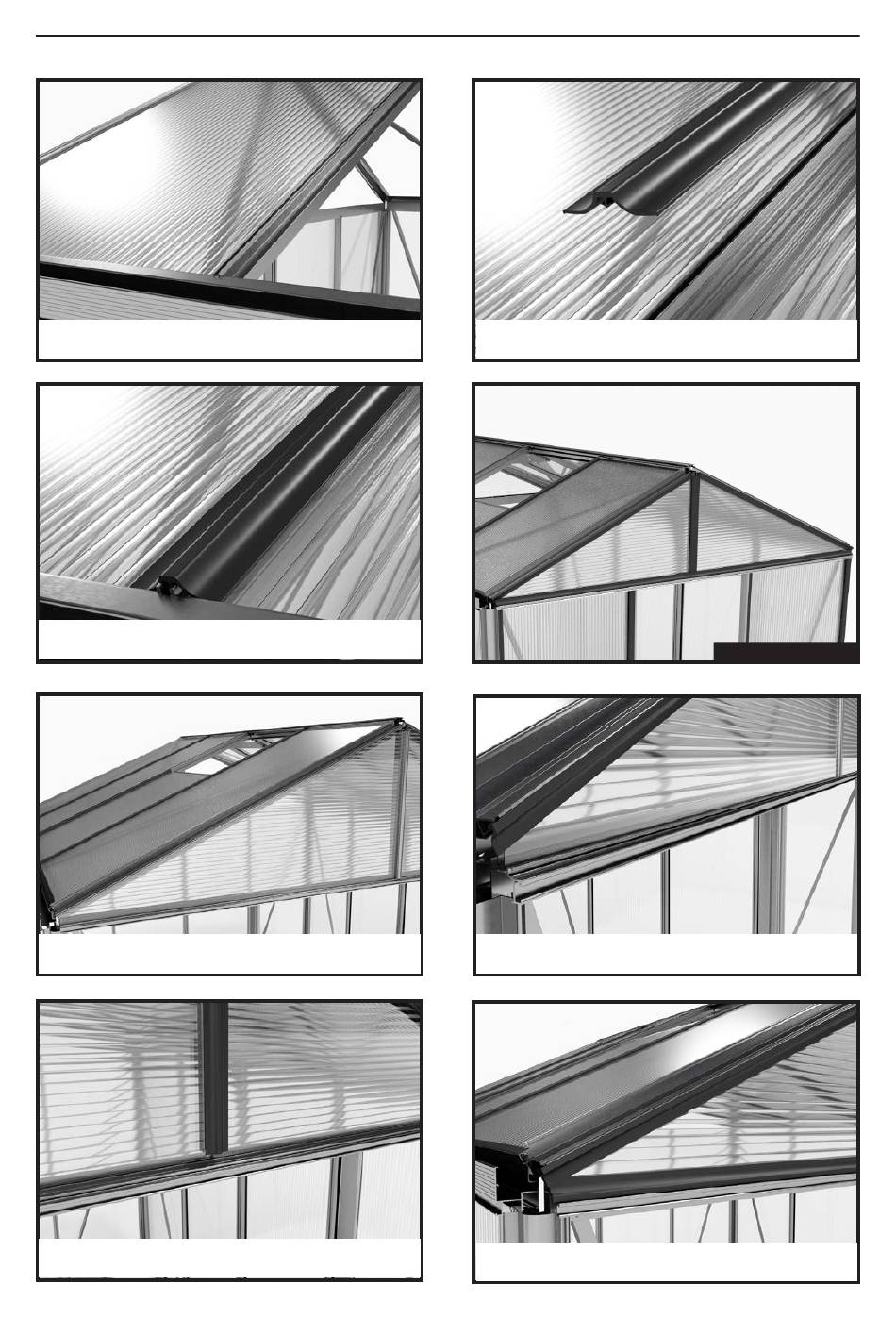

Fügen Sie die Dachplatten- bzw. Platten unter den Dachfenstern
in die Felder der Dachflächen ein.
Drücken Sie das Gummiprofil fest in die Strebe, bis dessen
Hacken im Profil einrasten und das Gummiprofil damit fest hält.
Sezten Sie die Stegplatten der Giebelecken in den Rahmen ein.
Dreiecksplatten Giebel
Bringen Sie den Gummi an den Giebelstützen an.
Schritt 12 - Einsetzen der Stegplatten
Nehmen Sie ein Gummiprofil und kürzen Sie dieses auf die
passende Länge ein.
Montieren Sie die halben Gummis auf den Dacheckprofilen, um
die Platte an der Oberseite am Rahmen zu halten.
Montieren Sie den halben Gummi an der Querstrebe - damit sind
die Giebelplatten rundherum mit Gummiprofilen festgehalten.
Giebeldreiecke einsetzen
39
