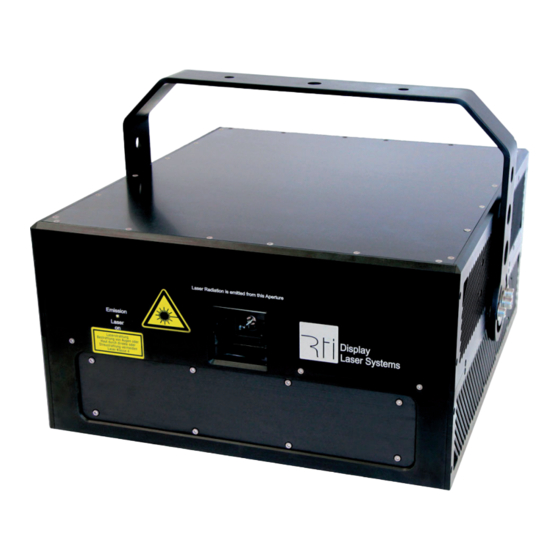

- Seite 1 Manual / Bedienungsanleitung RTI-Nano RGB Series Please read this manual carefully prior to product operation! Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Produkts! English Deutsch rev. 07/2012 vs...
- Seite 2 Manual: RTI Nano RGB Series Legal notice: Rechtlicher Hinweis: Laserworld AG reserves the right to make Die Firma Laserworld AG behält sich das modifications to its products, attending to Recht vor, Änderungen an ihren Produkten further technical developments. These modi-...
-
Seite 3: Inhaltsverzeichnis
Manual: RTI Nano RGB Series Content: Scope of delivery & details Preliminary warning notices Steps for setup, safety instructions Safety instructions for work on the device Service notes Warnings and other notices on the device Device connections Operation Remote Control Pad Cleaning Final statement Technical data sheet... -
Seite 4: Scope Of Delivery & Details
Manual: RTI Nano RGB Series 1. Scope of delivery & details Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x key for (key-) switch 1 x power cable 1 x patch cable 1 x manual 1 x detachable remote pad with cable 2. -
Seite 5: Service Notes
• As for troubleshooting, please check the • To increase durability of your laser, FAQ on our website www.laserworld.com protect device against overheating: Always ensure sufficient ventilation. • Removal of the warranty label as well Do not face spotlights (especially mo- as damages to the device caused by ving heads) to the device. -
Seite 6: Warnings And Other Notices On The Device
Manual: RTI Nano RGB Series 6. Warnings and other notices on the device Laser radiation! Caution of radiation if cover is Laser radiation! removed. Don‘t look into the beam. Avoid exposure to beam Laser class 4 7. Device connections ILDA in ILDA through ILDA out* Control... -
Seite 7: Operation
Manual: RTI Nano RGB Series 8. Operation Please note that when the ‘Emission LED’ is on, the laser is enabled and may emit laser light. There is one LED on the remote control pad, one on the rear side and one the front side of the device. - Seite 8 Manual: RTI Nano RGB Series Signal x-axis scanner, positive signal. Difference of 10V y-axis scanner, positive signal. Difference of 10V intensity/brightness, positive signal. Difference of 5V 4 & 17 Interlock. Linking of both enables output red intensity, positive signal. Difference of 5V green intensity, positive signal.
-
Seite 9: Remote Control Pad
Manual: RTI Nano RGB Series Remote Control Pad Your device is equipped with a detachable remote control pad. The following images explain the use of the pad. Touch the screen to change the settings. Starting sequence Emission Laser on button: The device is enabled if the diode is lit. -
Seite 10: Color Settings
Manual: RTI Nano RGB Series Color Settings: Colors: Please note that only implemented laser sources can be changed in their itensity. If there is e.g. + / -: no yellow laser source in- Use these buttons to stalled in your device you change the color inten- can‘t change the itensity sity... -
Seite 11: Cleaning
Manual: RTI Nano RGB Series 10. Cleaning Use a damp cloth to clean the housing. To maintain adequate cooling, fans have to be cleaned periodically. To clean the fan and air vents: Disconnect the data and power cables and allow the device to cool for at least 5 minutes. Remove dust and dirt from the fan blades, vent grill and heatsink using a soft brush, cot- ton swab, vacuum or compressed air. -
Seite 12: Final Statement
We cannot inform you in case of changes of this manual. If you have any questi- ons, please contact your dealer. For service please contact your dealer or Laserworld. Please use only spare parts of Laser- world. Subject to change without notice. Because of the vast amount of data we cannot guarantee any correctness of given information. - Seite 13 Manual: RTI Nano RGB Series Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse Bedienung Remote Control Pad Reinigung Abschließende Erklärung Technische Daten Laserleistungsdaten page 13 / 24...
-
Seite 14: Lieferumfang & Hinweise
Manual: RTI Nano RGB Series 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Schlüssel für das 1 x Kaltgerätekabel zur Stromversorgung Remote Control Pad 1 x Bedienungsanleitung 1 x Patchkabel... -
Seite 15: Sicherheitshinweise Für Arbeiten Am Gerät
Manual: RTI Nano RGB Series 1. Bei einer Festinstallation an Wand, Decke Steckdosen! Falls möglich benutzen Sie o.ä., sichern Sie den Laser zusätzllich mit den Laser nicht zusammen mit anderen einem Sicherheitsfangseil. Das Fangseil großen elektrischen Verbrauchern (ins- sollte mindestens dem 10-fachen Ge- besondere Nebelmaschinen) auf dersel- wicht des Geräts standhalten können. - Seite 16 • Fehlfunktionen können Minuten die Gerätetemperatur prü- unserer Webseite fen und gegebenenfalls das Gerät an www.laserworld.com die häufigsten Pro- einem kühleren/besser belüfteten bleme und Lösungenswege nachlesen. Standort platzieren. • Durch das Entfernen des Garantielabels Das Gerät ist nach IP65 wasserdicht.
-
Seite 17: Geräteanschlüsse & Bedienelemente
Manual: RTI Nano RGB Series 7. Geräteanschlüsse & Bedienelemente Anschluss für die ILDA ILDA durch- ILDA invertieren* Control LAN* DMX* Stormversorgung Eingang schleifen Notaus Schlüssel- schalter Emissions- LED abnehmbares Remote Control Emissions-LED Touchscreen * optionale Zusatzfeatures 8. Bedienung 8. Operation Das Gerät ist betriebsbereit, wenn die ‚Emissions-LEDs‘... - Seite 18 Manual: RTI Nano RGB Series Signal Positives Signal X-Achse. In Ruhestellung (Ablenkspiegel in Mittelposition) liegen an diesem Pin 0V gegen Masse an; bei maximalem Rechtsausschlag +5V; bei maximalem Linksausschlag -5V. Positives Signal Y-Achse. In Ruhestellung (Ablenkspiegel in Mittelposition) liegen an diesem Pin 0V gegen Masse an;...
- Seite 19 Manual: RTI Nano RGB Series DB-25 ILDA Anschluss Nach dem Anschließen, wählen Sie „LASER ON - ILDA IN“ auf dem Remote Control Pad. 8.3 Externer Interlock Das Remote Control Pas besitzt einen integrierten Notaus. Wird ein externer Interlock benö- tigen, kann das Kabel des Remote Control Pads vom Gerät abgenommen werden. Über den ‚Control‘-Anschluss (RJ-48) kann ein externer Interlock angeschlossen werden.
-
Seite 20: Startsequenz
Manual: RTI Nano RGB Series 9. Remote Control Pad Das Gerät ist mit einem abnehmbaren Remote Control Pad ausgestattet. Die folgenden Bilder erklären die Verwendung des Pads. Einstellungen können über Berührung des Touchpads verändert werden. ‚Emission Laser on‘: Startsequenz Leuchtet die Diode ist das Gerät betriebsbereit Schlüsselschalter Notaus:... -
Seite 21: Farbeinstellungen
Manual: RTI Nano RGB Series Farbeinstellungen: Farben: Zu beachten ist, dass, ab- hängig vom Gerätetypus, unter Umständen nicht alle Farben verfügbar + / -: sind. Einstellung der Änderungen in der Far- Farbintensität bintensität wirken sich nur auf die einzelne La- serquelle, nicht aber auf Mischfarben aus. - Seite 22 Manual: RTI Nano RGB Series 10. Reinigung Ein feuchtes Tuch ist für die Reinigung gut geeignet. Um eine ausreichende Kühlung gewährleisten zu können, sollten die Lüfter von Zeit zu Zeit gereinigt werden. Für die Reinigung der Lüfter ist zu beachten: Sämtliche Kabel- und Stromverbindungen vom Gerät trennen und dieses für mindestens 5 Minuten abkühlen lassen.
-
Seite 23: Abschließende Erklärung
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. - Seite 24 Manual: RTI Nano RGB Series Technical data / Technische Daten / caractéristiques techniques Laser sources: Coherent OPSL Taipan; diode modules Laserquellen: Coherent OPSL Taipan; Diodenmodule Sources laser: Coherent OPSL Taipan; modules diodes Laser class: Laserklasse: Classe laser CT-6210HP SE Scanner: Scan angle: Strahlauslenkung: 80°...
