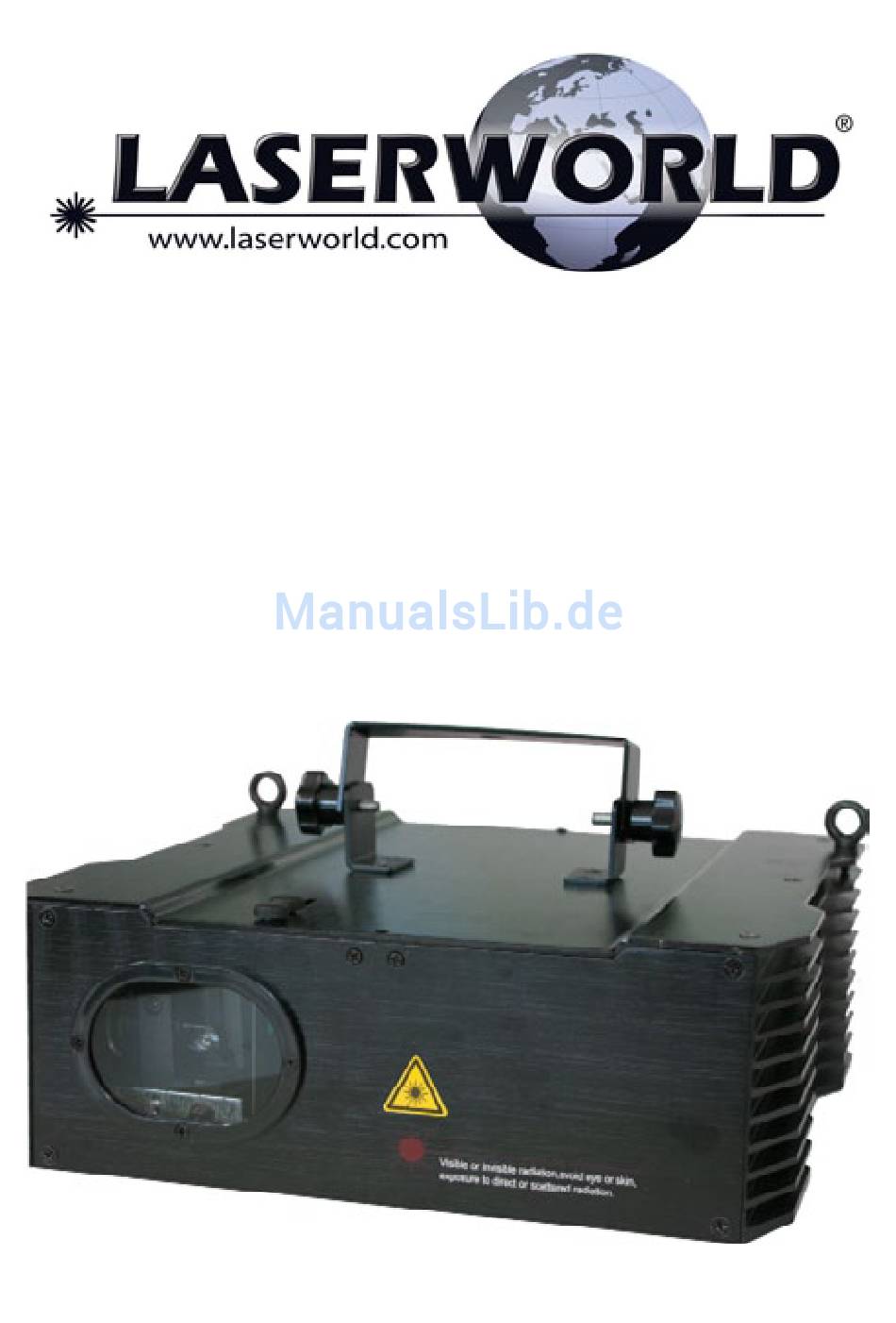

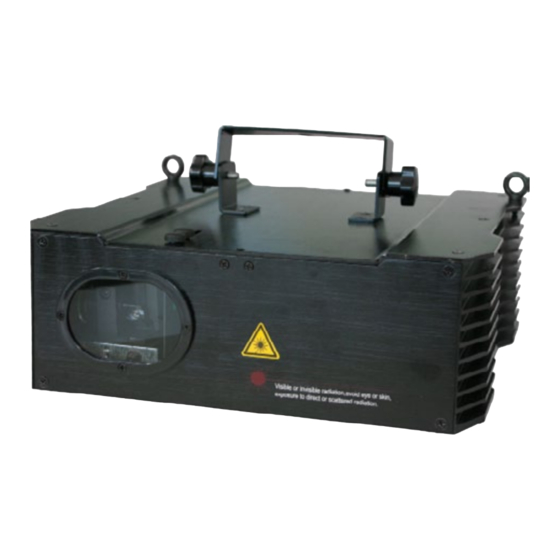

- Seite 1 Manual / Bedienungsanleitung Club Series CS-2000RGB NET Please read this manual carefully prior to product operation! Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Produkts! English Deutsch 10/2013...
- Seite 2 Manual: Club Series CS-2000RGB NET Legal notice: Rechtlicher Hinweis: Laserworld (Switzerland) AG reserves the Die Firma Laserworld (Switzerland) AG behält right to make modifications to its products, sich das Recht vor, Änderungen an ihren Pro- attending to further technical developments.
-
Seite 3: Inhaltsverzeichnis
Manual: Club Series CS-2000RGB NET Content: Scope of delivery & details Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet Laser specifications page 3 / 22... -
Seite 4: Scope Of Delivery & Details
Manual: Club Series CS-2000RGB NET 1. Scope of delivery & details Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x Interlock adapter 1 x power cable 2 x key (for key switch) 1 x manual 1 x Micro SD Card 2. -
Seite 5: Working On The Device
Manual: Club Series CS-2000RGB NET 13. Ensure that device does not get over- 11. Never use dimmer, RC or other electroni- heated. Make sure that the device is not cally switched sockets. Whenever possib- le, do not use the laser projector together exposed to spotlights (especially moving with large appliances (especially fog ma- heads). -
Seite 6: Warnings And Other Notices On The Device
Manual: Club Series CS-2000RGB NET • Removal of the warranty label as well as damages to the device caused by improper handling, neglect of the sa- fety instructions and service notes will void the warranty. 6. Warnings and other notices on the device Please read manual before operation Output power Laser radiation! -
Seite 7: Operation
Manual: Club Series CS-2000RGB NET 8. Operation Connect the power cable to the device and then to the mains Press „ON“ to switch the device on Your device runs in the auto mode: Dip switch setting switch On (1) / Off (0) Your device runs in the music mode: Dip switch setting switch... - Seite 8 Manual: Club Series CS-2000RGB NET DMX settings 193-255 Automatic size change of Y axis with increasing speed 0-192 Position of the laser projection X axis 193-255 Automatic position change of X axis with increasing speed 0-192 Position of the laser projection Y axis 193-255 Automatic position change of Y axis with increasing speed 0-192 Rotation of the laser projection...
- Seite 9 Manual: Club Series CS-2000RGB NET The Network mode: Use the LAN interface at the device to connect it with a network. Important: If you want to use a lasershow software, make sure that there is no firewall which blocks net- work traffic between your computer and the laser projector.
- Seite 10 Manual: Club Series CS-2000RGB NET 11. Fixed IP address: The IP address consists of 4 numbers, seperated by a point. The first two number are always 192.168 and cannot be changed. The last two numbers (adr1 and adr2) can be configured with DIP switches.
-
Seite 11: Final Statement
We cannot inform you in case of changes of this manual. If you have any questions, please contact your dealer. For service please contact your dealer or Laserworld. Please use only spare parts of Laserworld. Subject to change without notice. Because of the vast amount of data we cannot guarantee any correctness of given information. - Seite 12 Manual: Club Series CS-2000RGB NET Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 12 / 22...
-
Seite 13: Lieferumfang & Hinweise
Manual: Club Series CS-2000RGB NET 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob die Lieferung vollständig und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Interlock Adapter 1 x Kaltgerätekabel zur Stromversorgung 2 x Schlüssel für den Schlüsselschalter 1 x Bedienungsanleitung 1 x Micro SD Card 2. -
Seite 14: Sicherheitshinweise Für Arbeiten Am Gerät
Manual: Club Series CS-2000RGB NET 1. Bei einer Festinstallation an Wand, De- verwenden! Falls möglich den Laser nicht cke o.ä., den Laser zusätzllich mit einem zusammen mit anderen großen elektri- Sicherheitsfangseil sichern. Das Fang- schen Verbrauchern (insbesondere Ne- seil sollte mindestens dem 10-fachen belmaschinen) auf derselben Leitung/ Gewicht des Geräts standhalten können. - Seite 15 Manual: Club Series CS-2000RGB NET das Gerät trocken halten und vor Näs- • Die Geräte der Ecoline, Evolution und se, Regen und Spritzwasser schützen. Club-Serie sind nicht für professionellen Einsatz konzipiert. Sie sollten nach etwa • Bitte das Gerät ausschalten, wenn es nicht einer Stunde Betrieb für ca.
-
Seite 16: Geräteanschlüsse & Bedienelemente
Manual: Club Series CS-2000RGB NET 7. Geräteanschlüsse & Bedienelemente Mikrofon DMX Eingang / Ausgang ILDA Eingang / Ausgang Schlüssel- An- / Aus- schalter schalter Drehregler Anschluss für die zur Strom- Mikrofon- versor- sensitivität gung Interlock Dip-Schalter Slot für die USB Schnittstelle Schnittstelle Micro SD Card (herstellerseitige... - Seite 17 Manual: Club Series CS-2000RGB NET Ihr Gerät befindet sich im DMX Modus: Verbinden Sie das Gerät mit einem DMX Steuerpult um den Laser zu bedienen. Zum Einstel- len der Startadresse benutzen Sie die ersten 10 Dipschalter auf der Geräterückseite. Hierbei ist jedem Schalter eine Zahl zugewiesen.
- Seite 18 Manual: Club Series CS-2000RGB NET DMX Einstellungen Kanal Wert Funktion 16-31 Musterprojektion in Rot 32-47 Musterprojektion in Grün 48-63 Musterprojektion in Blau 64-79 Musterprojektion in Gelb 80-95 Musterprojektion in Magenta 96-111 Musterprojektion in Cyan 112-127 Musterprojektion in Weiß 128-255 Regenbogeneffekt 0-31 Default Scannergeschwindigkeit (200 pps) 32-255...
- Seite 19 Manual: Club Series CS-2000RGB NET Bei diesem Modus wird die IP-Adresse über einen DHCP-Server bezogen. Dieser muss im Netz- werk verfügbar sein. AutoIP Dip-Schalter-Einstellungen Schalter On (1) / Off (0) Bei diesem Modus wird die IP-Adresse automatisch und ohne den Einsatz eines DHCP Servers vergeben.
- Seite 20 Manual: Club Series CS-2000RGB NET Beispiel: Schalter On (1) / Off (0) Diese Einstellung würde die IP-Adresse 192.168.0.61 dem Interface zuweisen. Zuweisung einer anderen IP-Adresse innerhalb desselben Subnetzes an den Windows PC, z. B. 192.168.0.100 (Subnetz = 255.255.255.0) ILDA Ansteuerung: Das Gerät („ILDA IN“) über ILDA Kabel mit einem Interface / Controller verbinden.
-
Seite 21: Abschließende Erklärung
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. - Seite 22 Manual: Club Series CS-2000RGB NET Technical data / Technische Daten / caractéristiques techniques Laser sources: DPSS (green), diode (red / blue) Laserquellen: DPSS (grün), Diode (rot / blau) Sources laser: DPSS (verde), diode (rouge / bleu) Laser class: Laserklasse: Classe laser Scanner: Galvo System, 30 kpps @ 4°...
