3.

Bedien- und Kontrollelemente

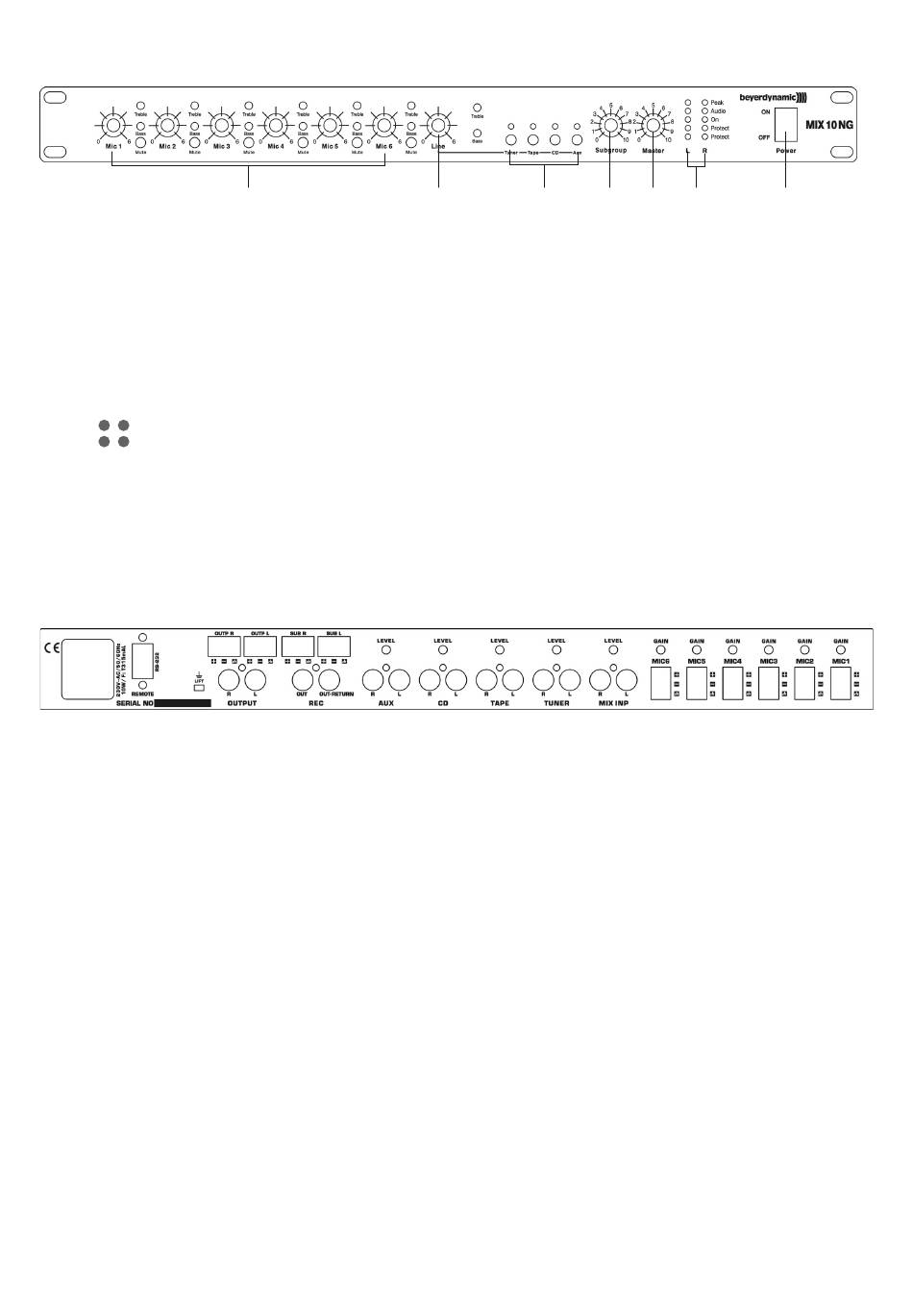

Vorderseite
(1) Pegelsteller Mikrofoneingänge (Mic 1 bis Mic 6) mit Klangregelung Höhen (Treble), Tiefen (Bass) und Stummschaltung (Mute)
(2) Pegelsteller Line zum Einstellen des Pegels von CD, Tape, Tuner oder Aux mit Klangregelung Höhen (Treble) und Tiefen (Bass)
(3) Quellenwahlschalter für Line (CD, Tape, Tuner, Aux) mit LED-Statusanzeige
(4) Subgroup - Lautstärkeregelung
(5) Master - Summenregelung
(6) LED-Anzeigen für linken (L) und rechten (R) Kanal
Peak - Rote LED leuchtet, wenn das Signal übersteuert ist.
Audio - Gelbe LED leuchtet, wenn das Ausgangssignal mit einem Pegel von 0 dB vorhanden ist.
On - Grüne LED leuchtet wenn Gerät eingeschaltet ist.
Protect - Rote LEDs dienen der Überwachung der symmetrischen Ausgänge (13).
Die oberen LEDs stehen für Pin 2 bzw. positives Ausgangssignal.
2 2
Die unteren LEDs stehen für Pin 3 bzw. negatives Ausgangssignal.
3 3
2 bzw. 3 leuchtet jeweils bei Kurzschluss gegen Masse (Pin 1).
L R
2 und 3 leuchten gleichzeitig bei Kurzschluss zwischen Pin 2 und 3.
(7) Netzschalter
Rückseite
(10) (11) (12)
(8) Master-Output R + L, Klemmanschluss, symmetrisch
(9) Sub Group R + L, Klemmanschluss, symmetrisch
(10) Netzanschluss (230 V) mit Sicherung (315 mA/T)
(11) RS 232 Schnittstelle
(12) Ground Lift, trennt Betriebsmasse von Netzerde. Ground Lift ist aktiv, wenn
der Schalter links steht.
(13) Master Output, +6 dB, Summenausgang R/L unsymmetrisch, Cinch
(14) REC - Aufnahmeausgang L/R für Mikrofonsumme
Out - je nach Jumper-Konfiguration als Aufnahmeausgang oder Send für den Insert (siehe Kapitel 4.5 „Effektweg")
Out-Return - je nach Jumper-Konfiguration als Aufnahmeausgang oder Return für den Insert (siehe Kapitel 4.5 „Effektweg")
(15) Aux-Eingang mit separatem Pegelsteller
(16) CD-Eingang mit separatem Pegelsteller
(17) Tape-Eingang mit separatem Pegelsteller
(18) Tuner-Eingang mit separatem Pegelsteller
(19) MIX INP - Stereo-Erweiterungseingang für Toneinspielungen von z.B. Mischpult oder weiteren MIX 10 NG
L/R - je nach Jumper-Konfiguration als Return für den Effektweg (siehe Kapitel 4.5 „Effektweg")
(20) MIC 1 - MIC 6 - Elektrisch symmetrierte Mikrofoneingänge mit Gaineinstellung
(Eingangsempfindlichkeit) und Phantom speisung (intern ausschaltbar)
6
(1)
(8) (9)
(13) (14) (15)
(2) (3) (4)
(16) (17) (18) (19)
(5) (6) (7)
(20)
