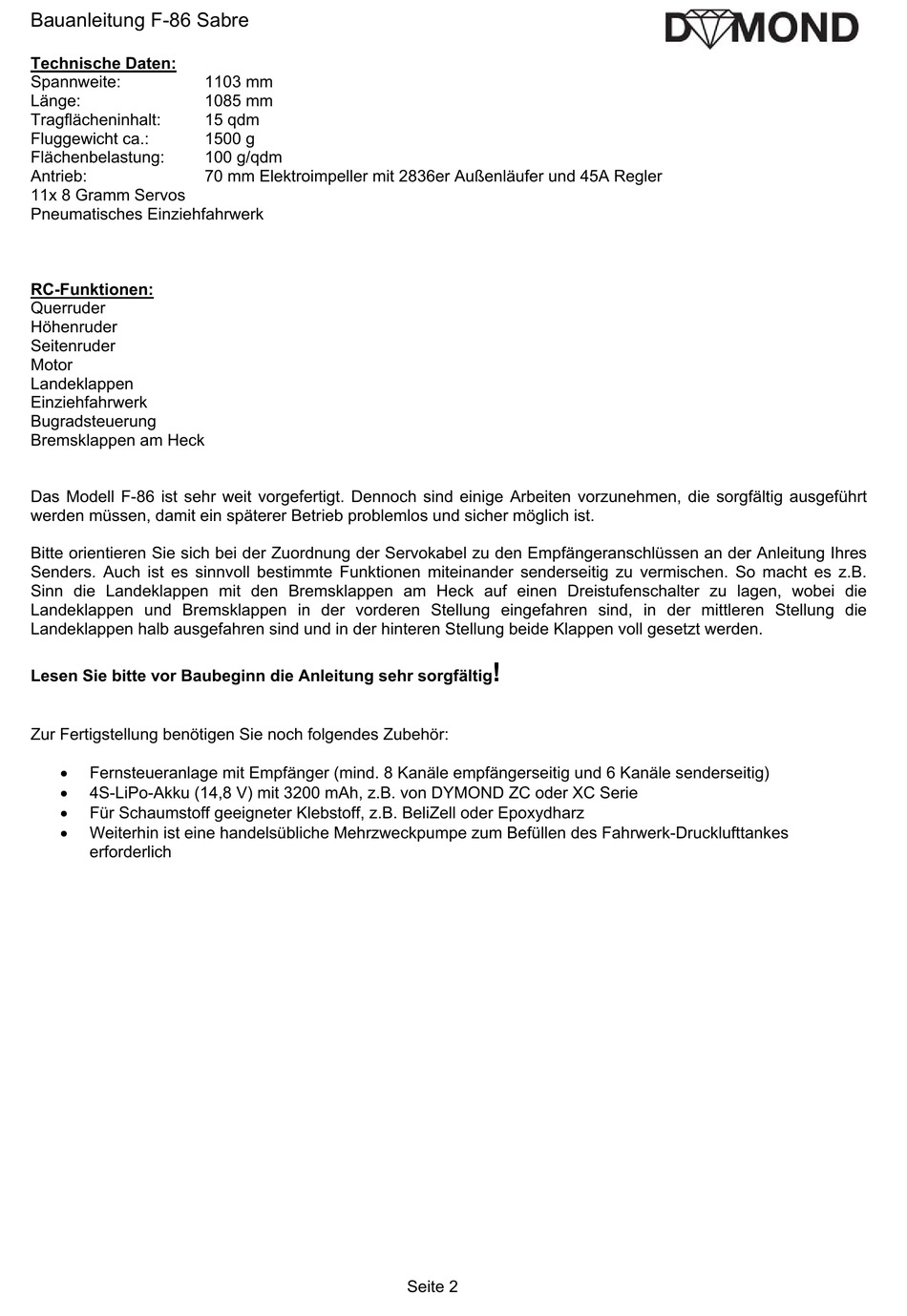

Bauanleitung F-86 Sabre
Technische Daten:
Spannweite:
Länge:
Tragflächeninhalt:
Fluggewicht ca.:
Flächenbelastung:
Antrieb:
11x 8 Gramm Servos
Pneumatisches Einziehfahrwerk
RC-Funktionen:
Querruder
Höhenruder
Seitenruder
Motor
Landeklappen
Einziehfahrwerk
Bugradsteuerung
Bremsklappen am Heck
Das Modell F-86 ist sehr weit vorgefertigt. Dennoch sind einige Arbeiten vorzunehmen, die sorgfältig ausgeführt
werden müssen, damit ein späterer Betrieb problemlos und sicher möglich ist.
Bitte orientieren Sie sich bei der Zuordnung der Servokabel zu den Empfängeranschlüssen an der Anleitung Ihres
Senders. Auch ist es sinnvoll bestimmte Funktionen miteinander senderseitig zu vermischen. So macht es z.B.
Sinn die Landeklappen mit den Bremsklappen am Heck auf einen Dreistufenschalter zu lagen, wobei die
Landeklappen und Bremsklappen in der vorderen Stellung eingefahren sind, in der mittleren Stellung die
Landeklappen halb ausgefahren sind und in der hinteren Stellung beide Klappen voll gesetzt werden.
Lesen Sie bitte vor Baubeginn die Anleitung sehr sorgfältig
Zur Fertigstellung benötigen Sie noch folgendes Zubehör:
x
Fernsteueranlage mit Empfänger (mind. 8 Kanäle empfängerseitig und 6 Kanäle senderseitig)
x
4S-LiPo-Akku (14,8 V) mit 3200 mAh, z.B. von DYMOND ZC oder XC Serie
x
Für Schaumstoff geeigneter Klebstoff, z.B. BeliZell oder Epoxydharz
x
Weiterhin ist eine handelsübliche Mehrzweckpumpe zum Befüllen des Fahrwerk-Drucklufttankes
erforderlich
1103 mm
1085 mm
15 qdm
1500 g
100 g/qdm
70 mm Elektroimpeller mit 2836er Außenläufer und 45A Regler
!
Seite 2
