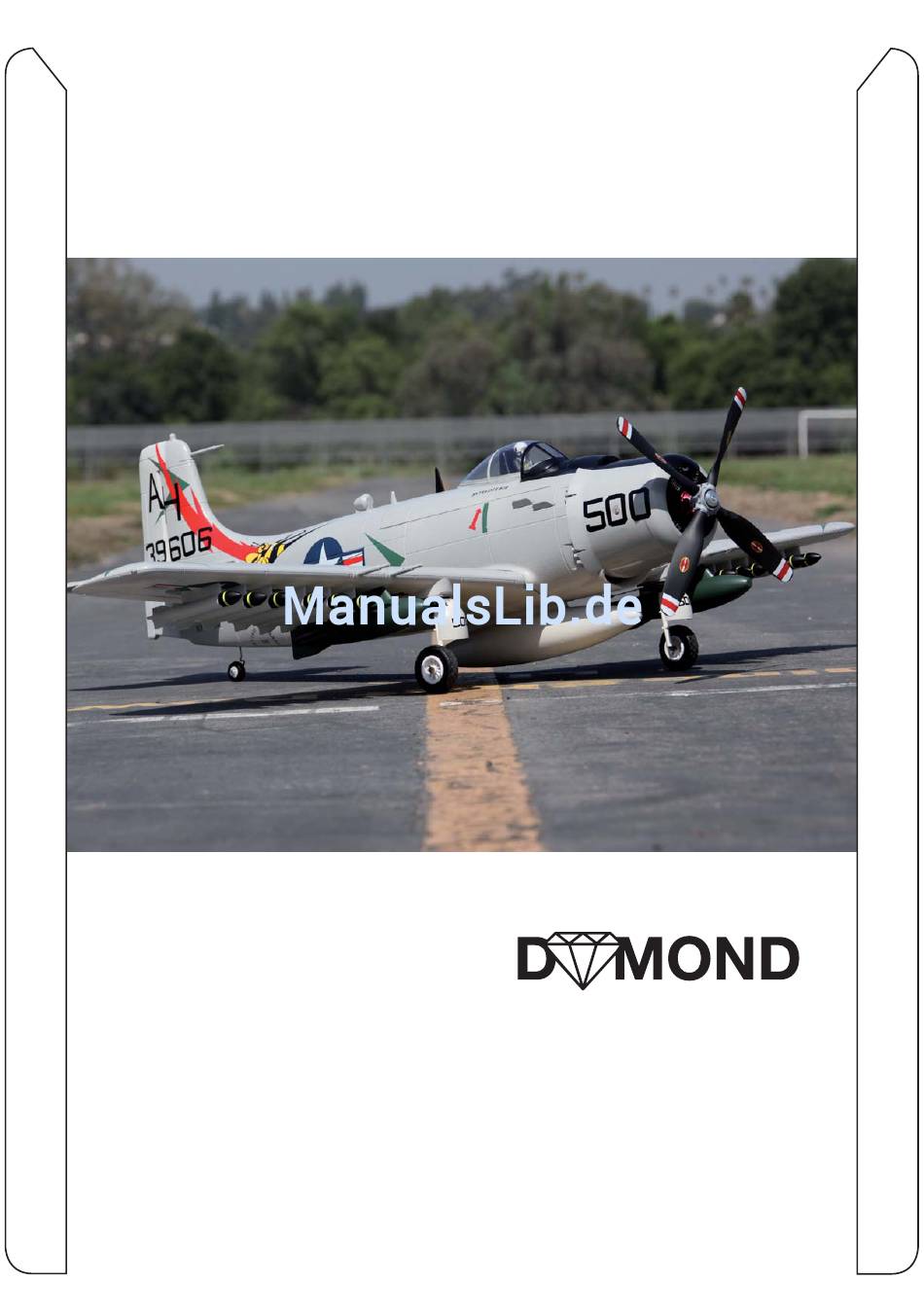

- Seite 1 Anleitung A-1 Skyraider 082-0016...
-
Seite 2: Die Kennzeichnung Der Servokabel Ent- Spricht Folgenden Steuerfunktionen
Anleitung A-1 Skyraider Vorwort Herzlichen Glückwunsch zum Erwerb der A-1 Skyraider. Es handelt sich um eine vorbildgetreue Nachbildung des legendären Kampfflugzeuges in geschäumter Bauweise mit aufwändigem De- kor. Das Modell ist aufgrund der hohen Vorfertigung nach wenigen Arbeitsschritten fertiggestellt. Zum Lieferumfang gehört neben dem Motor ein 70A-Regler sowie 9 Servos und ein elektrisches Einziehfahrwerk. - Seite 3 Anleitung A-1 Skyraider SICHERHEITSHINWEIS: Aus Gründen der Sicherheit sollten Sie immer sicherheitsbewusst fliegen. Das Steuern von Flug- modellen verlangt vom Piloten großes Verantwortungsbewusstsein. Fliegen Sie immer so, dass Sie in keiner Situation andere Menschen gefährden oder belästigen. Lernen Sie Ihr Modell kennen, tasten Sie sich an die Möglichkeiten, die das Modell bietet, heran.
- Seite 4 Anleitung A-1 Skyraider estigung des Seitenruderhorns mit 4x Schrauben 2,0 x 30 mm. estigung des Höhenruderhorns mit 4x Schrauben 2,0 x 15 mm. estigung der Querruderhörner mit insgesamt 8x Schrauben 2,0 x 15 mm.
- Seite 5 Anleitung A-1 Skyraider ie Einziehfahrwerksmechaniken mit den vorbereiteten Verlängerungska- beln verbinden. ie Einziehfahrwerke zunächst in den Platz in der Tragfläche hineinstecken und noch nicht festschrauben. ie Fahrwerksabdeckung auf den vor- deren Teil der Fahrwerksmechanik halten.
- Seite 6 Anleitung A-1 Skyraider un werden die Fahrwerke mit den Abdeckungen zusammen ver- schraubt. Insgesamt werden 8 Stück 2,6 x 20 mm verwendet. inden Sie je ein Stück 0,3 mm x 50 mm Draht an die Fahrwerksbeine. An der Kunststoffverkleidung des Fahr- werksbeins befindet sich dafür eine Öse.
- Seite 7 Anleitung A-1 Skyraider as fertige Fahrwerk. n diesem Schritt werden die Querruder und Landeklappen mit den Servos ver- bunden. Bevor Sie das Anlenkgestänge befestigen, müssen die Servos über die Fernsteuerung auf Neutralposition ge- bracht werden. Dazu die Servos einzeln an den Empfänger anschließen und sender-...
- Seite 8 Anleitung A-1 Skyraider ei Bedarf können die Waffenattrap- pen unter die Tragflächen geklebt werden. ie beiden Tragflächenhälften mit dem Verbinder zusammen stecken.
- Seite 9 Anleitung A-1 Skyraider ie Kabel der Querruder und der Lan- deklappen jeweils mit je einem V- Kabel zusammen stecken. uch die Kabel der Fahrwerke werden mit einem V-Kabel verbunden. m Heckfahrwerk in den Hebel Dräh- te 0,3 mm x 560 mm einfädeln.
- Seite 10 Anleitung A-1 Skyraider ie Drähte zur Schlaufe legen und mit den Quetschhülsen verschlie- ßen. Zum quetschen der Hülse eine Spitzzange verwenden, es kann aber auch vorsichtig ein Seitenschneider eingesetzt werden. as fertige angelenkte Spornrad. uerst müssen wie bei den Servos der Tragfläche alle Servos im Rumpf mit...
- Seite 11 Anleitung A-1 Skyraider un wieder die Hülsen verpressen. ie fertige Anlenkung. efestigung des Höhenleitwerks mit 2x Schrauben M3 x 40 mm.
- Seite 12 Anleitung A-1 Skyraider tecken Sie das Seitenleitwerk in sei- nen Platz. ie Befestigung erfolgt mit 2x Schrau- ben M3 x 40 mm. inhängen des Seitenrudergestänges in das Ruderhorn. Bitte beachten das Servo zuerst mit der Fernsteuerung miitig zu stellen. Wenn das Ruder dann nicht mittig steht, die Länge des Gestänges...
- Seite 13 Anleitung A-1 Skyraider inhängen des Höhenrudergestänges, siehe oben beim Seitenruder. tecken Sie den Tragflügel auf den Rumpf. ie Befestigung erfolgt mit 2x Schrau- ben M3 x 50 mm.
- Seite 14 Anleitung A-1 Skyraider erkleben Sie das Dekorationsele- ment hinter der Kabinenhaube mit dem Rumpf. uch die Deko-Antenne verkleben. un die Kabinenhauben verglasung mit der Kabinenhaube verkleben. Beim Verkleben den Kleber sparsam dosieren und keinesfalls Klebeband zum Fixieren verwenden, da dies die Farbe vom...
- Seite 15 Anleitung A-1 Skyraider en Propellermitnehmer mit 4x Schrauben M3 x 10 mm auf der Mo- torglocke befestigen. ie Propellermutter wird bei dieser Kontruktion zuerst aufgeschraubt, also hinter den Propeller. tecken Sie den Propeller auf den Mit- nehmer.
- Seite 16 Anleitung A-1 Skyraider er Propeller wird mit einer Schraube M4 x 10 mm befestigt. Achten Sie auf festen Sitz der Schraube, eine Sicherung mit Schraubensicherungslack wird dringend empfohlen. um Schluss können noch die Maschi- nengewehrattrappen an Seitenruder und Tragfläche geklebt werden.
- Seite 17 Bremsklappen verbunden oder auf Wunsch und je nach Sender/Empfänger separat. Genießen Sie nun den Erstflug mit Ihrer A-1 Skyraider. Mit den Angaben aus dieser Anleitung hält das Modell keine bösen Überraschungen parat. Freuen Sie sich auf viele schöne Flugstunden mit Ihrer neuen Skyraider.
- Seite 18 Anleitung A-1 Skyraider...
- Seite 19 Anleitung A-1 Skyraider...
-
Seite 20: Konformitätserklärung
Konformitätserklärung Gemäß Richtlinie 1999/5/EG ( R&TTE) wird hiermit erklärt, dass das Produkt: A-1 Skyraider Verwendungszweck: Funktionsmodellbau bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen des Artikels 3 und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG entspricht. Schutzanforderungen bestehen nicht. Angewendete Normen: ETSI EN 301 489-1 V1.6.1 (2005-09) ETSI EN 301 489-3 V1.4.1 (2002-08)
