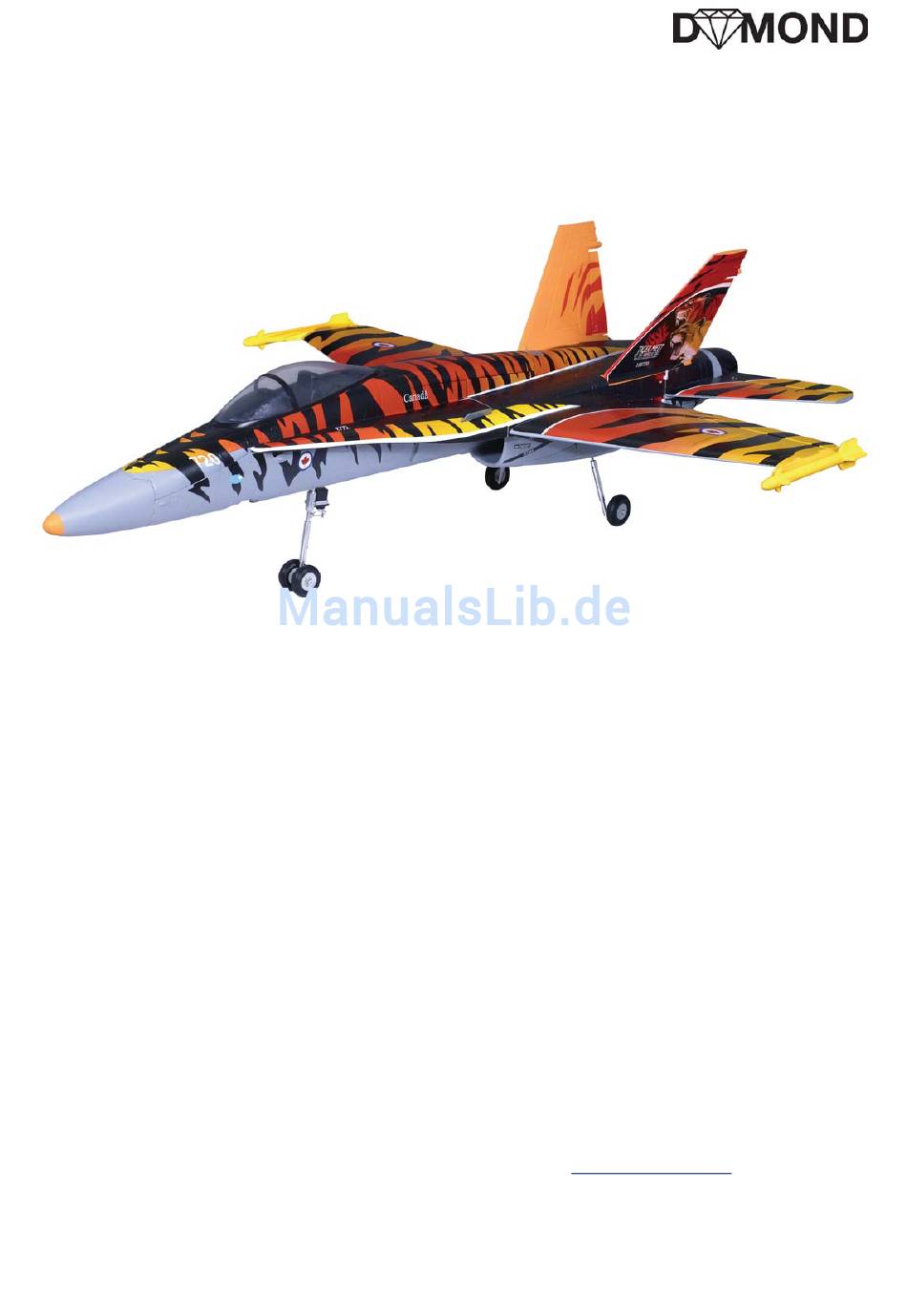

- Seite 1 Bauanleitung F/A-18C Hornet F/A-18C Hornet Bestellnummer: 082-0003 Gustav Staufenbiel GmbH Seeveplatz 1 21073 Hamburg Telefon: +49 40 30061950 • Fax: +49 40 300619519 • Email: info@modellhobby.de Seite 1...
- Seite 2 Zur Fertigstellung benötigen Sie noch folgendes Zubehör: Fernsteueranlage mit Empfänger (mind. 6 Kanäle empfängerseitig und 5 Kanäle senderseitig) 5S-LiPo-Akku (18,5 V) mit 4000 mAh, z.B. von DYMOND ZC oder XC Serie Für Schaumstoff geeigneter Klebstoff, z.B. BeliZell. UhuPor für die Verklebung der Kabinenhaube, auch für den Zusammenbau des Modells geeignet.
- Seite 3 Bauanleitung F/A-18C Hornet 1. Packungsinhalt: In der Packung sind enthalten: Linker und rechter Tragflügel Linke und rechte Höhenleitwerksflosse Linke und rechte Seitenleitwerksflosse Rumpf und Rumpfnase Impeller mit eingebautem Motor 8x Acht-Gramm Servos, alle eingebaut Kabinenhaube Raketenattrappen zur Montage am Tragflügel Kraftstofftank Attrappen (nicht abgebildet) Zwei Schubdüsen...
- Seite 4 Bauanleitung F/A-18C Hornet Kleben Sie nun die kleinen Kunststoffbeschlagteile an die jeweilige Position. Jetzt wird die Rumpfnase an ihren Platz geklebt. Der Rumpf besteht aus zwei großen Teilen. Diese werden jetzt verklebt. Verwenden Sie hierzu am besten sparsam BeliZell. Geben Sie von diesem Klebstoff aber keinesfalls zu viel in die Nähe des sichtbaren Außenrandes, denn er könnte beim Trocknen heraus quillen und unschöne Spuren hinterlassen.
- Seite 5 Bauanleitung F/A-18C Hornet Auf der Unterseite des Rumpfes befindet sich eine Öffnungsklappe. Hierfür wird nun der Verschlussriegel an seinen Sitz geklebt. Für die Montage der einzelnen Fahrwerke, schieben Sie zunächst die Servohörner auf die Anlenkgestänge, um die Gestänge dann am Fahrwerk einzuhängen.
- Seite 6 Bauanleitung F/A-18C Hornet Schalten Sie für die folgenden Montageschritte Ihr Fernsteuersystem ein und schließen Sie zusammen mit einer geeigneten Empfängerstromquelle die Fahrwerksservos an den Empfänger an. Es geht darum, die Fahrwerksservos in die Position „Fahrwerk ausgefahren“ zu bringen, damit im Folgenden das Gestänge richtig fixiert werden kann.
- Seite 7 Bauanleitung F/A-18C Hornet Als Randbögen dienen bei diesem Modell Raketenattrappen. Kleben Sie diese nun an. Nun können die Tragflächen mit dem Rumpf verklebt werden. Verwenden Sie hierzu wiederum am besten sparsam BeliZell. Wie bei der Rumpfverklebung nicht zu viel Kleber zum Außenrand hin auftragen, damit nichts heraus quillt.
- Seite 8 Bauanleitung F/A-18C Hornet Nun werden erst die Höhenleitwerke und dann die Seitenleitwerke verklebt. Die Ruderhörner werden alle nur mit jeweils zwei Schrauben verschraubt. Verbinden Sie jetzt die Servokabel mit den jeweiligen Verlängerungen und V-Kabeln und schließen Sie alle Kabel der Anleitung Ihres Senders entsprechend an den Empfänger an.
- Seite 9 Bauanleitung F/A-18C Hornet Damit sind die reinen Montagearbeiten abgeschlossen. Der Flugregler in diesem Modell ist gebrauchsfertig eingestellt und bedarf nicht der Programmierung. Mit dem Antriebsakku wird nun die Lage des Schwerpunktes (Schwerpunkt ca. 100 mm von der Nasenleiste gemessen) ermittelt. Das Modell wird mit je einem Finger rechts und links an der Tragfläche an der zuvor markierten Position des Schwerpunktes unterstützt.
- Seite 10 Bauanleitung F/A-18C Hornet Sicherheitshinweis: Aus Gründen der Sicherheit sollten Sie immer sicherheitsbewusst fliegen. Das Steuern von Flugmodellen verlangt vom Piloten großes Verantwortungsbewusstsein. Fliegen Sie immer so, dass Sie in keiner Situation andere Menschen gefährden oder belästigen. Lernen Sie Ihr Modell kennen, tasten Sie sich an die Möglichkeiten, die das Modell bietet, heran.
- Seite 11 Bauanleitung F/A-18C Hornet Seite 11...
- Seite 12 Bauanleitung F/A-18C Hornet Seite 12...
